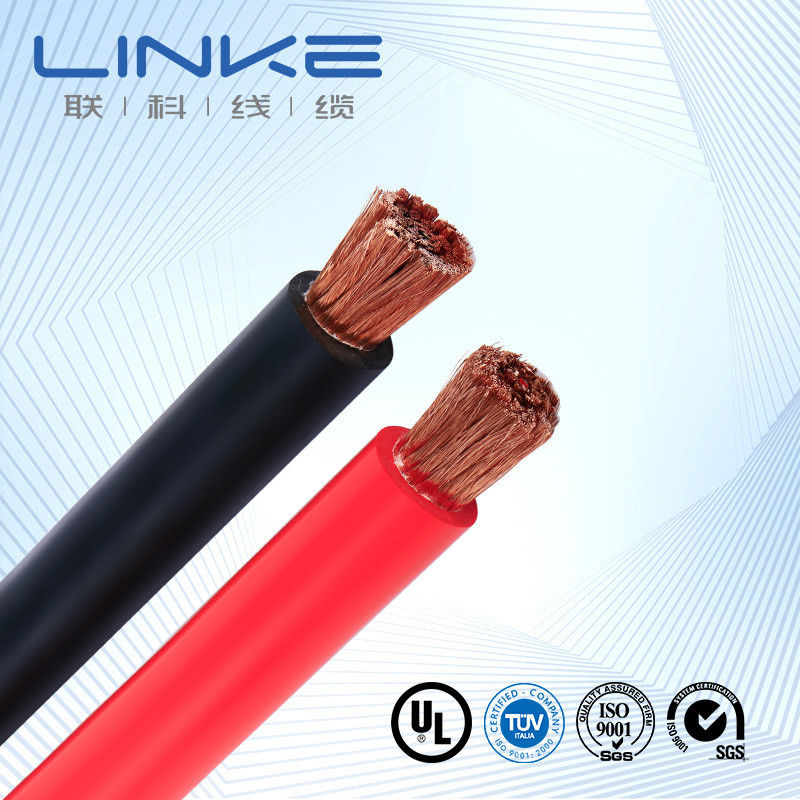

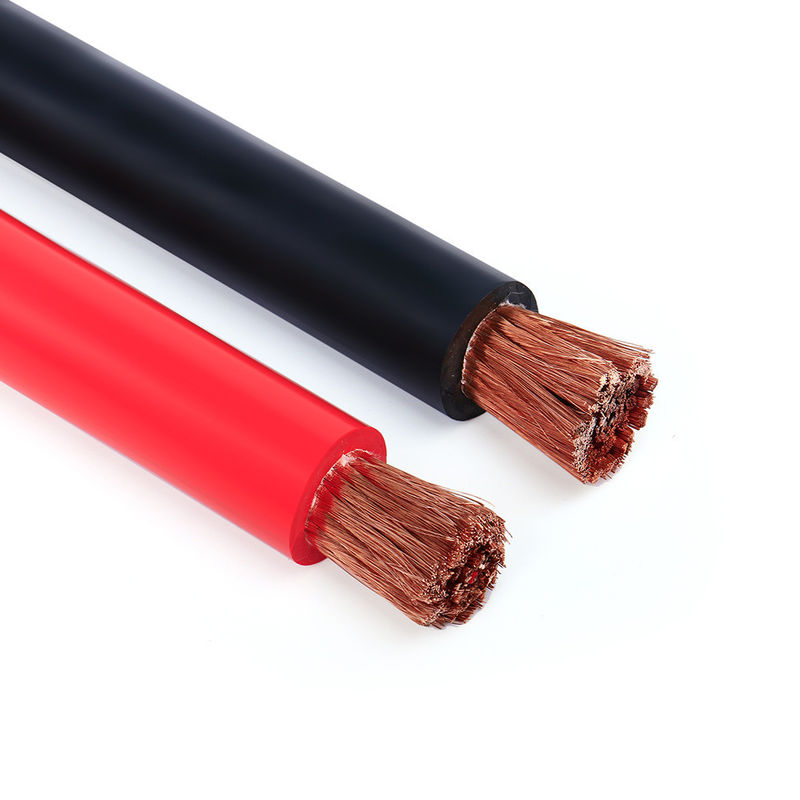

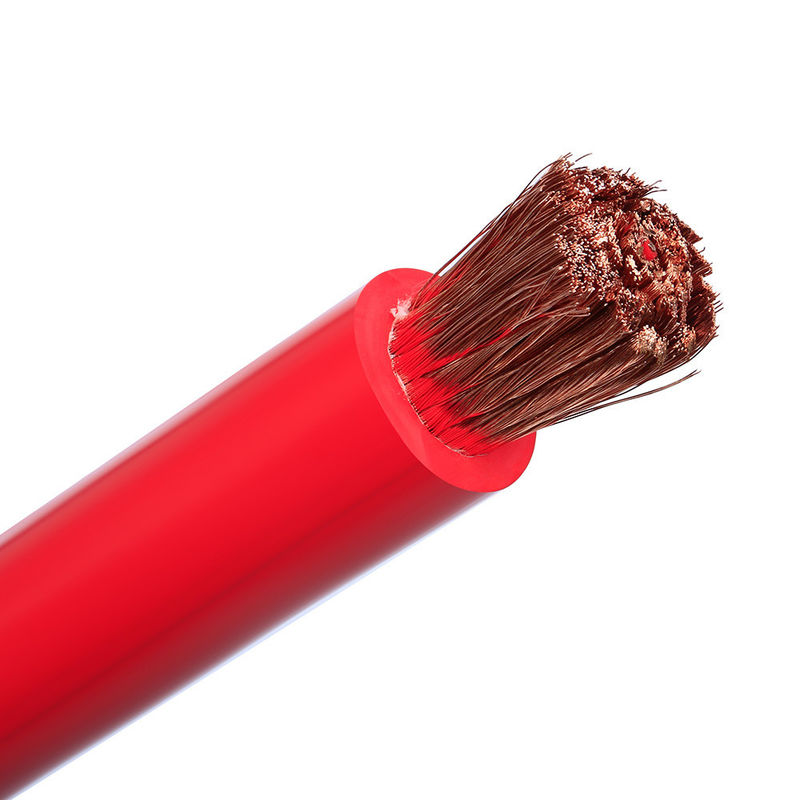

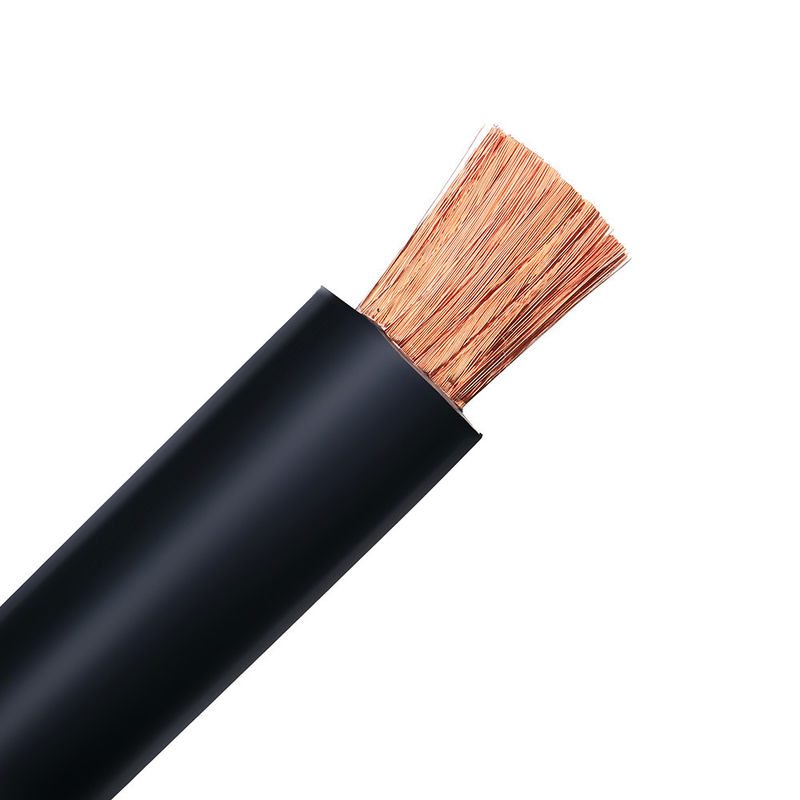

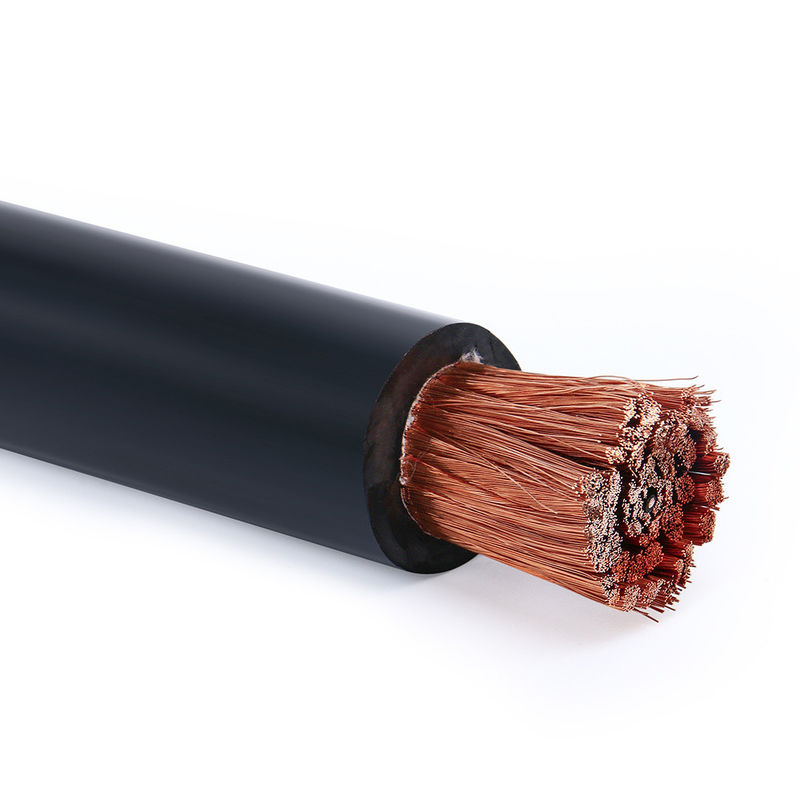

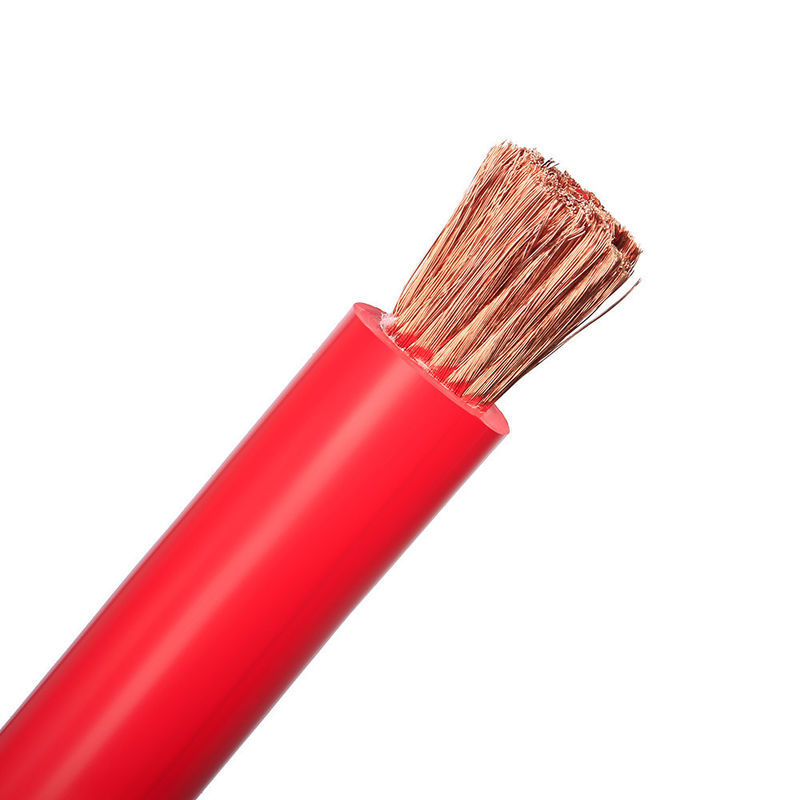

Cables de caucho de silicona 8 10 12 14 16AWG resistentes a la tensión de alta temperatura

Las baterías y los sistemas de cableado se encuentran en el corazón de todos los automóviles, ya sean propulsados por motores de combustión interna (ICE) tradicionales o sean la fuerza impulsora en vehículos híbridos o eléctricos (HEV y EV).

En los ICE tradicionales, los cables deben soportar enormes fluctuaciones de temperatura bajo el capó y, por lo tanto, deben estar perfectamente aislados y ser resistentes al fuego a temperaturas muy altas.

Los vehículos eléctricos (EV) requieren un número cada vez mayor de cables para garantizar la conductividad y gestionar los picos de temperatura debido a un alto rendimiento de energía eléctrica. Debido a la gran cantidad de cables y la complejidad de su interconexión en el compartimento del motor, los cables de los EV también deben ser ligeros y muy flexibles.

Finalmente, los vehículos híbridos deben soportar tanto el calor generado por el ICE como garantizar el suministro de energía de sus motores eléctricos en un espacio muy limitado.

La ventaja principal de la silicona como material de aislamiento elegido para cables de batería es su capacidad inigualable, en comparación con todos los demás materiales de aislamiento (PVC, polietileno, etc.), para soportar enormes variaciones de temperatura de -60 °C a +250 °C. Los materiales de aislamiento de cables se prueban para que permanezcan estables a 200 °C durante 3000 horas o 180 °C durante 3000 horas (según los requisitos). Esto significa que pueden adaptarse al calor generado por los motores tradicionales y optimizar los Sistemas de Gestión Térmica (TMS) de los EV, es decir, la capacidad de controlar todo el sistema de temperatura de los sistemas alimentados por batería y optimizar la transferencia de calor y potencia, conducción y convección, para reducir la fuga térmica.

La flexibilidad es otra razón clave para usar caucho de silicona en cables de batería. Esta es una consideración importante para toda la industria automotriz, tanto para los fabricantes de equipos originales (OEM) como para los fabricantes de piezas, en el diseño y ensamblaje de sus motores, que tienen cada vez más cableado complejo en compartimentos de motor muy ajustados, que a menudo requieren curvas en forma de U o de horquilla para conectar diferentes partes del motor. Esta flexibilidad es un factor importante para reducir el tiempo de procesamiento de fabricación y mejorar la eficiencia.

Los materiales de aislamiento de silicona para cables de automoción son muy ligeros en comparación con otros materiales que cumplen con altas temperaturas, lo que contribuye a ahorrar energía y mejorar el impacto ambiental en todos los coches y, en particular, en los vehículos eléctricos, aumentando su nivel general de autonomía, un criterio de rendimiento importante para los consumidores.

Los materiales de aislamiento de silicona también proporcionan el máximo nivel de seguridad debido a sus propiedades ignífugas y su capacidad única de autoextinguirse, evitando la propagación cuando las llamas se encienden en el compartimento del motor.

Marca	LINKE	Sección transversal (mm²)	0.01-500mm²
Calibre del cable (AWG)	[por ejemplo, 24AWG, 28AWG]	Conductor	Cobre estañado / cobre desnudo, según los requisitos del cliente
Material de aislamiento	PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro	Material de la cubierta	[PVC/PU/Caucho/Trenza/etc.]
Certificaciones	RoHS/REACH/UL/CE/IP68/etc.	Longitud personalizada	[por ejemplo, 1m, 3ft, 5m ±5% de tolerancia]
Tipo de cable	[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.]	Apantallamiento	[Apantallado/No apantallado/Apantallamiento trenzado]
Impedancia	[por ejemplo, 75Ω (para cables coaxiales)]	Impresión/Logotipo	[Texto/Etiqueta/Logotipo, máximo 20 caracteres]
Radio de curvatura	[por ejemplo, ≥5 × diámetro del cable]	Corriente nominal	[por ejemplo, 5A]
Tensión nominal	[por ejemplo, 30V AC/DC]	Material del conector	[Chapado en oro/Chapado en níquel/Latón/etc.]
Conectores	[por ejemplo, USB Tipo-C, Jack de 3.5mm, RJ45]	Cubierta	XLPE o PE o PVC GOMA
Tiempo de entrega	7-14 días después de confirmar el pedido	Colores	[Negro/Blanco/Rojo/Pantone personalizado/etc.]
temperatura	Menos 70°C a 350°C (-70°C ~ 350°C)	Paquete	Rollo/caja/placa/Personalizado
Servicios de soporte	multicolumn {3}{l}{cable personalizado, soluciones integrales, incluyendo corte preciso, crimpado e instalación de terminales (especificar material, por ejemplo, cobre/chapado en níquel)

Probamos cada producto según estrictos estándares para garantizar una calidad superior y un rendimiento fiable.



No.	Elemento de prueba	Condición de prueba	Requisito de prueba	Datos de prueba	Resultado
1	Inspección de estructura	1. Cumplir con la tabla de tamaño de cable2. Espesor mínimo ≥ 80% del espesor promedio	Cumplir con la tabla de tamaño de cable	Referencia al registro de prueba	Aprobado
2	Choque térmico	Enrollar la muestra en una varilla de hierro de tamaño especificado, colocarla en un horno de envejecimiento a la temperatura especificada durante 1 hora, enfriar la muestra a temperatura ambiente durante al menos 30 minutos, luego observar la muestra	Sin grietas en la superficie de la muestra	Sin grietas	Aprobado
3	Deformación por calor	1. Medir el espesor de la muestra (marcar la posición de medición)2. Colocar la muestra y el accesorio de prueba en un horno de envejecimiento para precalentamiento a la temperatura especificada durante 1 hora3. Colocar la muestra bajo la columna de presión del accesorio de prueba durante 1 hora4. Volver a medir el espesor de la muestra en la misma posición	1. La muestra no debe agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50%	Referencia al registro de prueba	Aprobado
4	FT2	Aplicar una llama estándar a una altura de 125 mm una vez	1. La llama no debe propagarse a lo largo de su longitud2. La llama no debe extenderse a materiales inflamables cercanos	Referencia al registro de prueba	Aprobado
5	Envejecimiento	1. Tomar cinco secciones de 200 mm de longitud de la funda2. Colocar las muestras en un horno de envejecimiento a 158 °C durante 168 horas3. Después de sacar las muestras, colocarlas a temperatura ambiente 23 ± 5 °C durante 16 horas, luego probar el alargamiento a la rotura y la resistencia a la tracción	1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior2. Resistencia a la tracción antes del envejecimiento > 1.41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior	Referencia al registro de prueba	Aprobado
6	Doblado en frío	Almacenar la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrollar la muestra en una varilla de hierro de tamaño especificado con vueltas especificadas, completar el enrollado en 30 segundos después de sacar la muestra de la caja de baja temperatura	Sin grietas en la superficie de la muestra	Sin grietas	Aprobado
7	Resistencia del conductor	Medir la resistencia de un metro de conductor central con un medidor de resistencia de CC	A 20 °C, resistencia de 8 AWG ≤ 2.23 Ω/km	Referencia al registro de prueba	Aprobado

Linke cable technology (DongGuan) Co. Ltd. se concentra en I+D y

proporciona soluciones profesionales para cables y alambres, especialmente para

clientes de diferentes industrias. Incluye:



Cable para robot humanoide,

Cable de alimentación/datos de IA,

Cable para semiconductores/cable para automatización industrial,

Cable para sensor,

Cable para nueva energía,

Cable para belleza médica,

Cable UL,



Linke Cable tiene capacidades de desarrollo de productos y capacidades técnicas diversificadas para soportar

necesidades diversificadas de los clientes. Hemos obtenido la siguiente autorización de producto: UL 758,CCC,RoHs,REACH,CE;

hemos obtenido el siguiente sistema de gestión de calidad:ISO 9001-2015(Todos los productos); ISO 13485

(Aparatos e instrumentos médicos),IATF 16949(Industria automotriz)



Certificaciones

• Hemos pasado UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
• (Conductor único, aislamiento termoplástico)
• UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517,
• UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
• ISO9001 e ISO13485, TS16949
• CNR- Material de cableado para electrodomésticos,
• Cable individual con aislamiento de PVC extruido, clasificado 105 °C, 1000 V, Clase I, Grupo A, B o AB, FT1 y/o FT2.
• Cable con cubierta no integral de PVC extruido, clasificado 105 °C, 1000 V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2.
• Cable con cubierta no integral de TPU extruido, clasificado 80 °C, 300 V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2

CERTIFICACIÓN UL DE LINKE

1. ¿Es usted un fabricante o una empresa comercial?

   Somos un fabricante profesional. Podemos controlar su pedido desde el principio hasta el final. Bienvenido a visitarnos. Lo recogeremos en Shenzhen.

2. ¿Cómo puedo obtener una muestra para probar su calidad?

   Las muestras son gratuitas para usted. Se espera que los nuevos clientes paguen el costo del mensajero.

3. ¿Cuál es su cantidad mínima de pedido?

   Normalmente 100 m. Sin embargo, el cable es muy pesado. Es mejor pedir una cantidad adecuada para evitar el alto flete. El transporte marítimo es la mejor opción.

4. ¿Puedo obtener un descuento?

   Depende de su cantidad. Podemos hacer un descuento y cubrir el flete. Por favor, póngase en contacto con nosotros.

5. ¿Su empresa acepta producción OEM?

   Sí, podríamos imprimir el nombre de su empresa, incluso personalizamos la tarjeta de calidad para promocionar su empresa.

Para más información, no dude en ponerse en contacto con nosotros!
