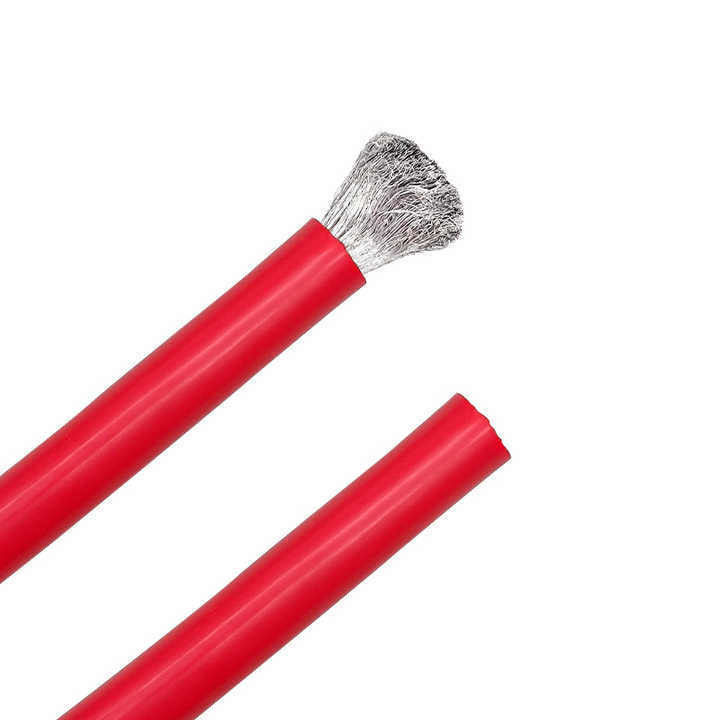

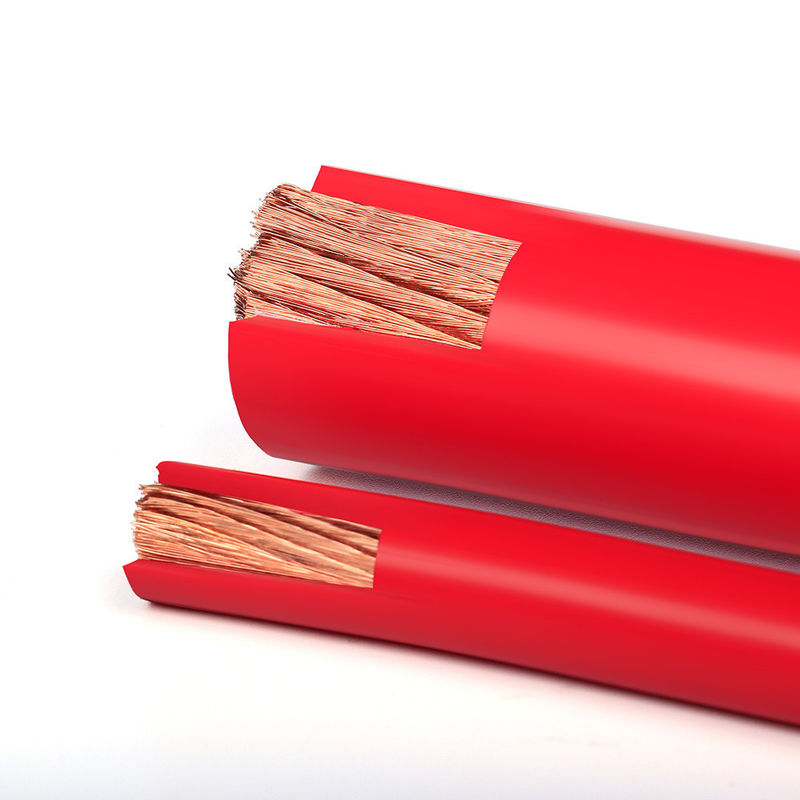

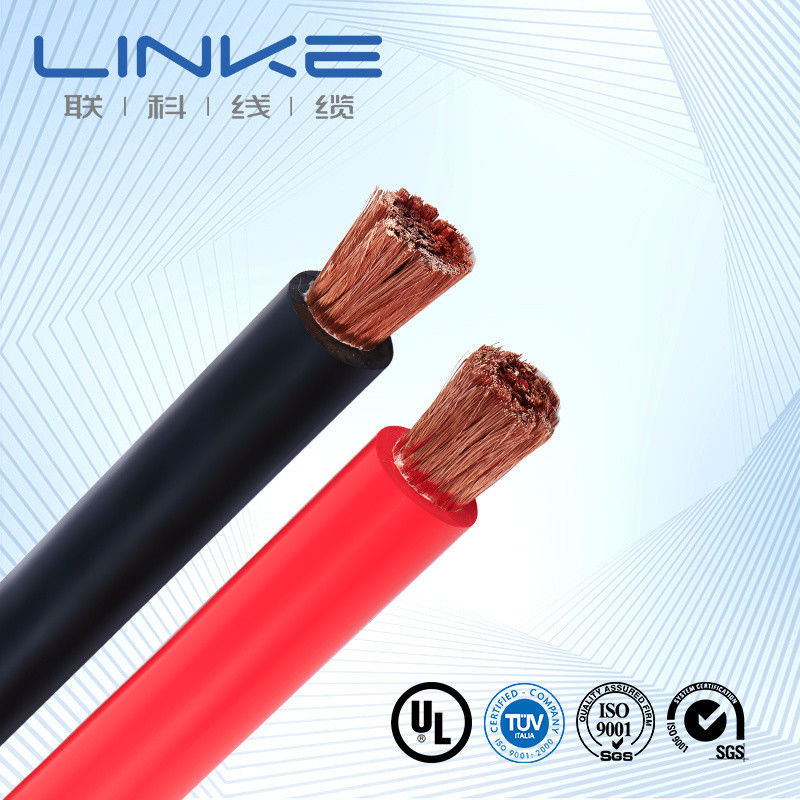

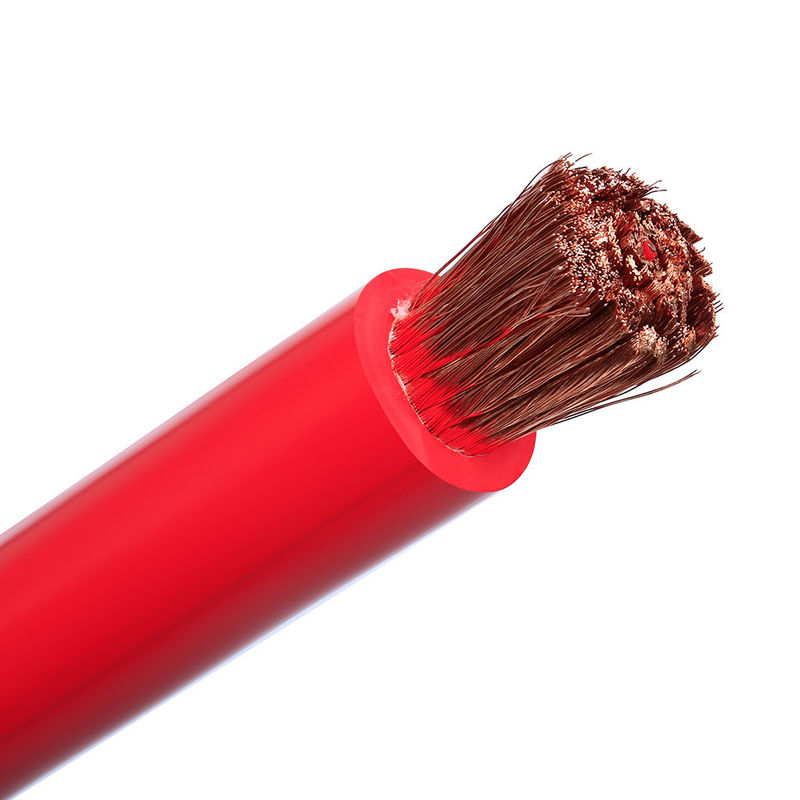

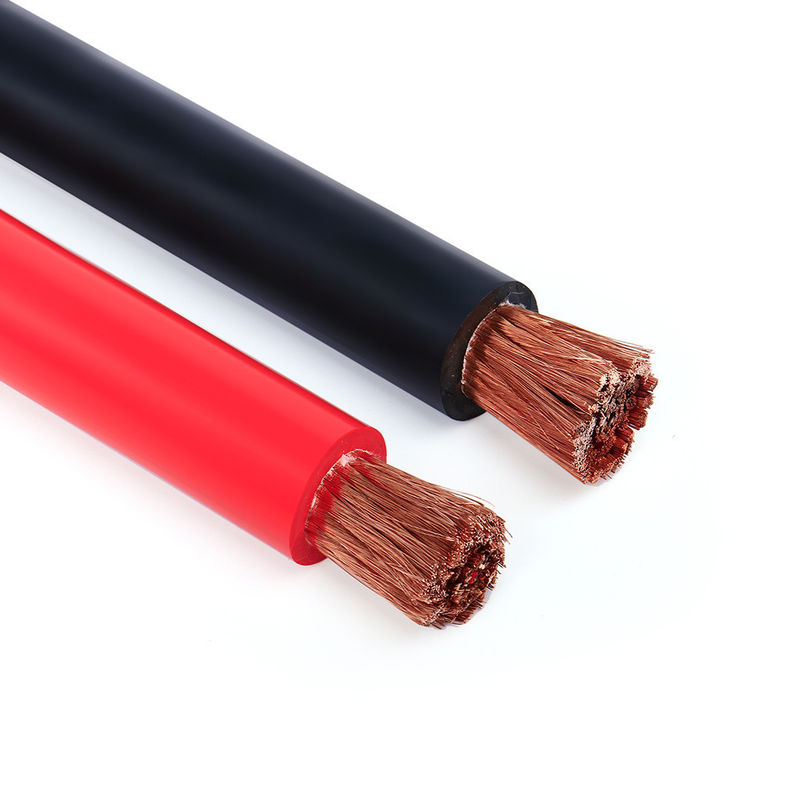

Cable de silicona resistente al calor con núcleo múltiple 0.5 mm alambre de silicona flexible para aplicaciones de alta temperatura

No.

Elemento de prueba

Condición de prueba

Requisito de prueba

Datos de prueba

Resultado

1

Inspección de estructura

1. Cumplir con la tabla de tamaño de cable 2. Espesor mínimo ≥ 80% del espesor promedio

Cumplir con la tabla de tamaño de cable

Referencia al registro de prueba

Aprobado

2

Choque térmico

Enrollar la muestra en una varilla de hierro de tamaño especificado, colocarla en un horno de envejecimiento a la temperatura especificada durante 1 hora, enfriar la muestra a temperatura ambiente durante al menos 30 minutos, luego observar la muestra

Sin grietas en la superficie de la muestra

Sin grietas

Aprobado

3

Deformación por calor

1. Medir el espesor de la muestra (marcar la posición de medición) 2. Colocar la muestra y el accesorio de prueba en un horno de envejecimiento para precalentamiento a la temperatura especificada durante 1 hora 3. Colocar la muestra bajo la columna de presión del accesorio de prueba durante 1 hora 4. Volver a medir el espesor de la muestra en la misma posición

1. La muestra no debe agrietarse por la columna de presión ni exponer el conductor 2. Reducción de espesor ≤ 50%

Referencia al registro de prueba

Aprobado

4

FT2

Aplicar una llama estándar a una altura de 125 mm una vez

1. La llama no debe propagarse a lo largo de su longitud 2. La llama no debe extenderse a materiales inflamables cercanos

Referencia al registro de prueba

Aprobado

5

Envejecimiento

1. Tomar cinco secciones de 200 mm de largo de la cubierta 2. Colocar las muestras en un horno de envejecimiento a 158 °C durante 168 horas 3. Después de sacar las muestras, colocarlas a temperatura ambiente 23 ± 5 °C durante 16 horas, luego probar la elongación a la rotura y la resistencia a la tracción

1. Elongación antes del envejecimiento ≥ 300%, elongación después del envejecimiento ≥ 80% de la anterior al envejecimiento 2. Resistencia a la tracción antes del envejecimiento > 1.41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior al envejecimiento

Referencia al registro de prueba

Aprobado

6

Doblado en frío

Almacenar la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrollar la muestra en una varilla de hierro de tamaño especificado con vueltas especificadas, completar el enrollado en 30 segundos después de sacar la muestra de la caja de baja temperatura

Sin grietas en la superficie de la muestra

Sin grietas

Aprobado

7

Resistencia del conductor

Medir la resistencia del conductor de un metro con un medidor de resistencia de CC

A 20 °C, resistencia de 8 AWG ≤ 2.23 Ω/km

Referencia al registro de prueba

Aprobado
