Cable eléctrico automotriz de 300V y 110 núcleos
Cable automotriz premium diseñado para aplicaciones de cableado interno y externo de vehículos con certificación UL2464.
Especificaciones del producto
Número de estilo UL: 2464
Voltaje nominal: 300V
Temperatura nominal: 80℃
Estándar: UL758/UL1581
Aplicaciones
Cableado interno o interconexión externa de equipos electrónicos en aplicaciones automotrices e industriales.
Información de marcado
E364879 AWM 2464 **AWG VW-1 80℃ 300V C AWM I A 80℃ 300V FT1 Linke Cable
Especificaciones técnicas
| Tamaño del conductor (AWG) |
Construcción (Nº/mm) |
Diámetro (mm) |
Espesor nominal (mm) |
Diámetro (mm) |
Núcleo |
Tasa de blindaje (%) |
Espesor nominal (mm) |
Diámetro (mm) |
Cobre desnudo (Ω/KM) |
Cobre estañado (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Opcional | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Opcional | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Opcional | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Opcional | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Opcional | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Opcional | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Opcional | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Opcional | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Opcional | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Opcional | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Opcional | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Opcional | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | Opcional | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | Opcional | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | Opcional | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Opcional | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Opcional | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Opcional | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Configuración y codificación de color del núcleo
Núcleo A (30 conductores)
Conductor: Cable de cobre blando estañado 19/0.16±0.003mm
Aislamiento: PVC-001 (varios colores)
A1. Rojo
A2. Rojo con negro
A3. Rojo con marrón
A4. Rojo con naranja
A5. Rojo con amarillo
A6. Rojo con verde
A7. Rojo con azul
A8. Rojo con morado
A9. Rojo con gris
A10. Rojo con blanco
A11. Amarillo
A12. Amarillo con negro
A13. Amarillo con marrón
A14. Amarillo con rojo
A15. Amarillo con naranja
A16. Amarillo con verde
A17. Amarillo con azul
A18. Amarillo con morado
A19. Amarillo con gris
A20. Amarillo con blanco
A21. Verde
A22. Verde con negro
A23. Verde con marrón
A24. Verde con rojo
A25. Verde con naranja
A26. Verde con amarillo
A27. Verde con azul
A28. Verde con morado
A29. Verde con gris
A30. Verde con blanco
Formación del cable: Cinta de Mylar transparente, cable de tierra, lámina de aluminio plateada unilateral
Núcleo B (30 conductores)
Conductor: Cable de cobre blando estañado 19/0.16±0.003mm
Aislamiento: PVC-001 (varios colores)
B1. Naranja
B2. Naranja con negro
B3. Naranja con marrón
B4. Naranja con rojo
B5. Naranja con amarillo
B6. Naranja con verde
B7. Naranja con azul
B8. Naranja con morado
B9. Naranja con gris
B10. Naranja con blanco
B11. Azul
B12. Azul con negro
B13. Azul con marrón
B14. Azul con rojo
B15. Azul con naranja
B16. Azul con amarillo
B17. Azul con verde
B18. Azul con morado
B19. Azul con gris
B20. Azul con blanco
B21. Morado
B22. Morado con negro
B23. Morado con marrón
B24. Morado con rojo
B25. Morado con naranja
B26. Morado con amarillo
B27. Morado con verde
B28. Morado con azul
B29. Morado con gris
B30. Morado con blanco
Formación del cable: Cinta de Mylar transparente, cable de tierra, lámina de aluminio plateada unilateral
Núcleo C (25 conductores)
Conductor: Cable de cobre blando estañado 19/0.16±0.003mm
Aislamiento: PVC-001 (varios colores)
C1. Gris
C2. Gris con negro
C3. Gris con marrón
C4. Gris con rojo
C5. Gris con naranja
C6. Gris con amarillo
C7. Gris con verde
C8. Gris con azul
C9. Gris con morado
C10. Gris con blanco
C11. Blanco
C12. Blanco con negro
C13. Blanco con marrón
C14. Blanco con rojo
C15. Blanco con naranja
C16. Blanco con amarillo
C17. Blanco con verde
C18. Blanco con azul
C19. Blanco con morado
C20. Blanco con gris
C21. Morado claro
C22. Morado claro con negro
C23. Morado claro con marrón
C24. Morado claro con rojo
C25. Morado claro con naranja
Formación del cable: Cinta de Mylar transparente, cable de tierra, lámina de aluminio plateada unilateral
Núcleo D (25 conductores)
Conductor: Cable de cobre blando estañado 19/0.16±0.003mm
Aislamiento: PVC-001 (varios colores)
D1. Rosa
D2. Rosa con negro
D3. Rosa con marrón
D4. Rosa con rojo
D5. Rosa con naranja
D6. Rosa con amarillo
D7. Rosa con verde
D8. Rosa con azul
D9. Rosa con morado
D10. Rosa con gris
D11. Rosa con blanco
D12. Azul claro con negro
D13. Azul claro con marrón
D14. Azul claro con rojo
D15. Azul claro con naranja
D16. Azul claro con amarillo
D17. Azul claro con verde
D18. Azul claro con morado
D19. Azul claro con gris
D20. Azul claro con blanco
D21. Verde claro con negro
D22. Verde claro con marrón
D23. Verde claro con rojo
D24. Verde claro con naranja
D25. Verde claro con amarillo
Formación del cable: Cinta de Mylar transparente, cable de tierra, lámina de aluminio plateada unilateral
Formación total del cable (Núcleo A+B+C+D)
Relleno: Tira de relleno con PVC-001 blanco φ=2.90mm (relleno central)
Envoltura: Mylar transparente An=60mm, É=0.025mm

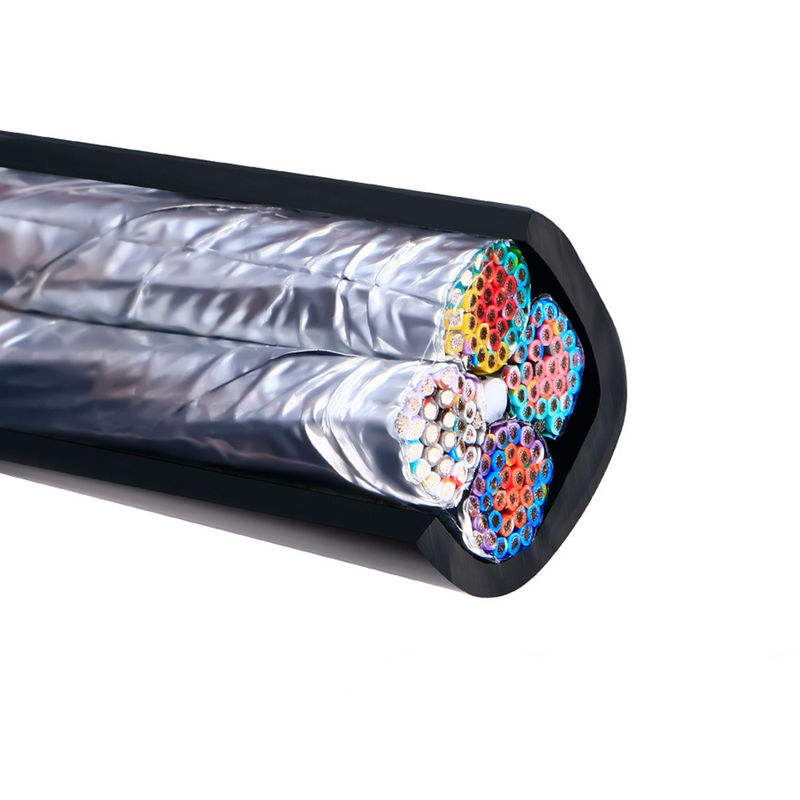

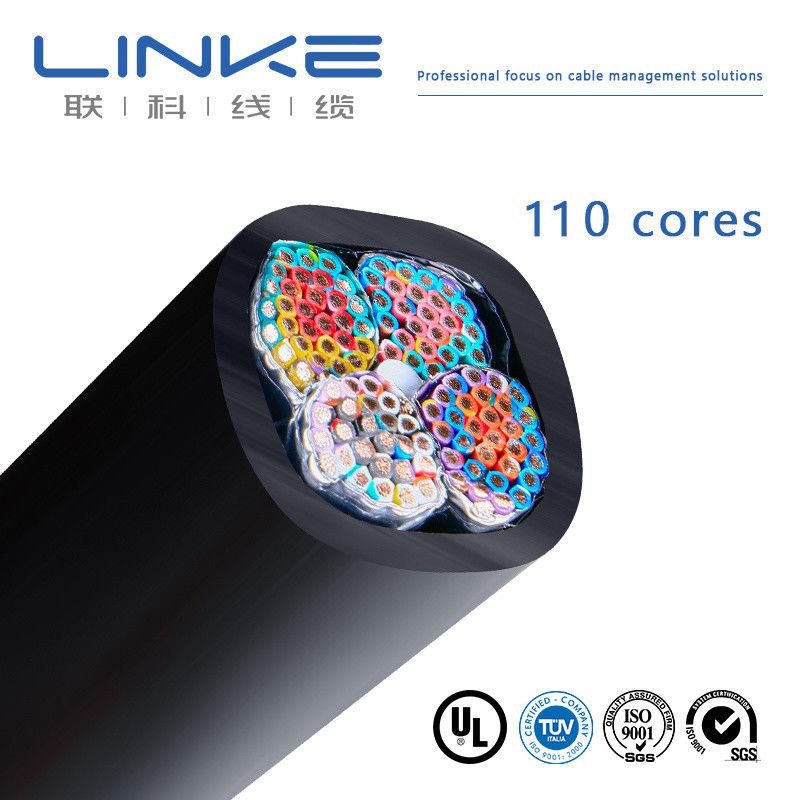

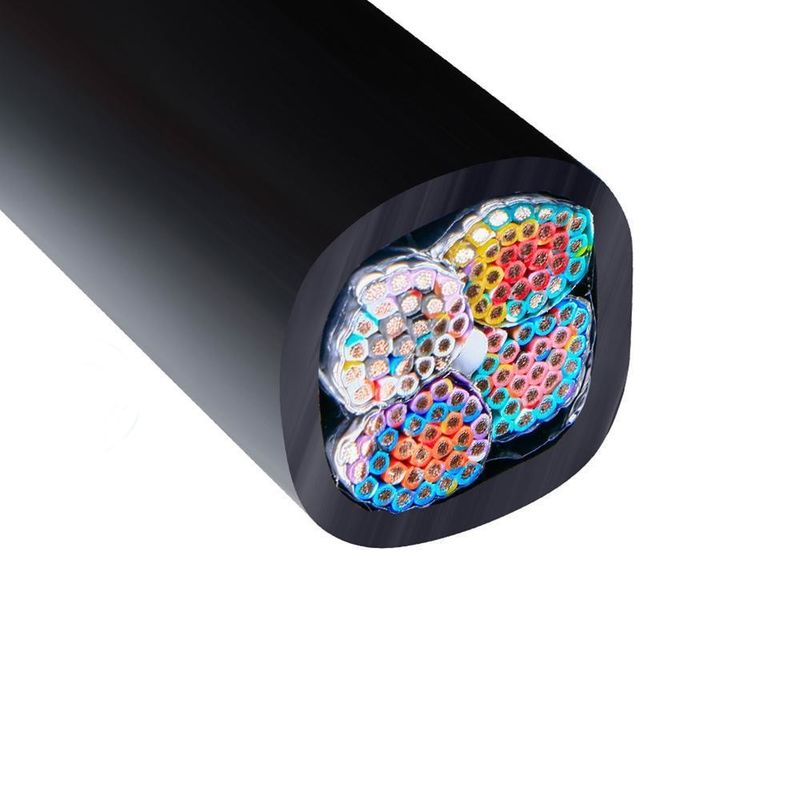

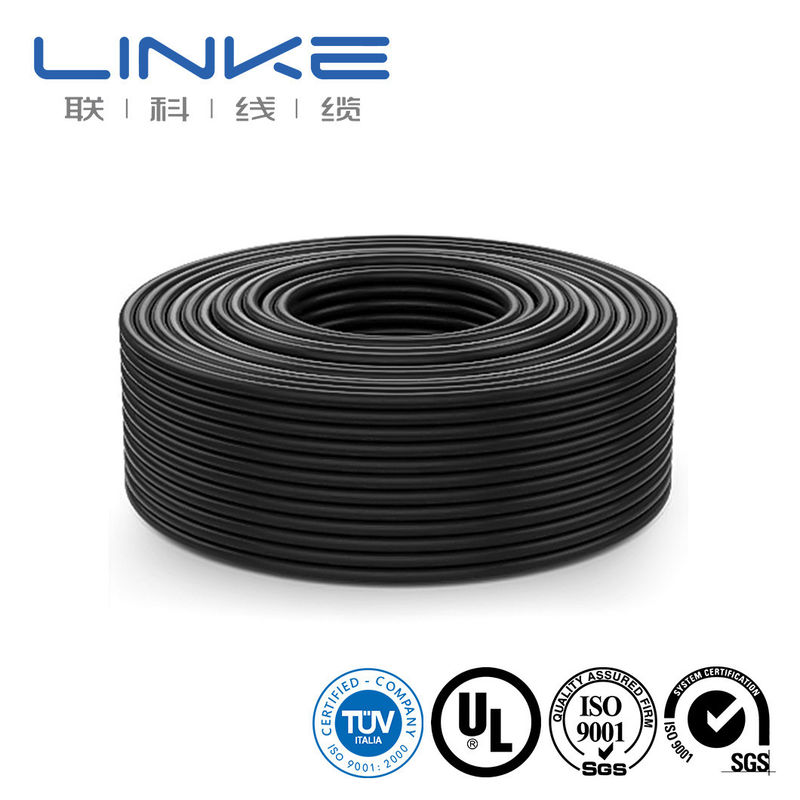

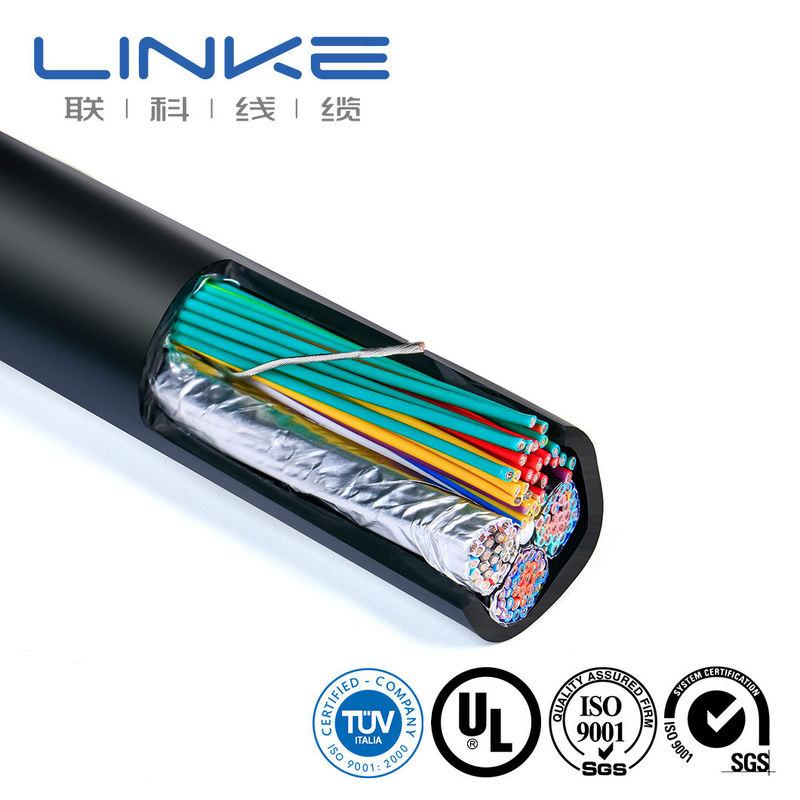

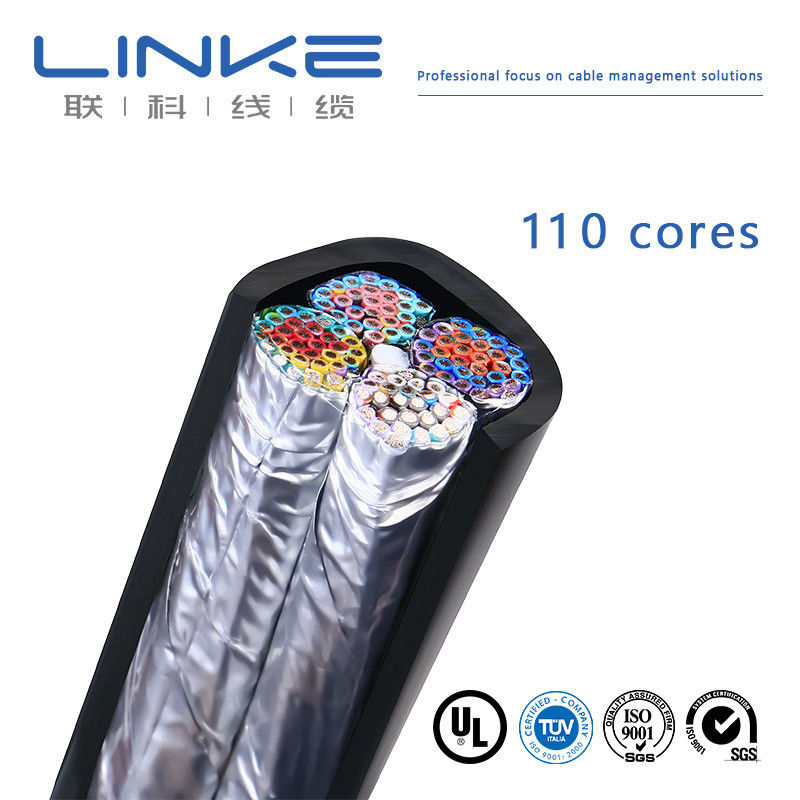

Imágenes del producto
Certificaciones y estándares
Nuestros productos cumplen con los más altos estándares de la industria con certificaciones integrales:
Autorizaciones de producto: UL 758, RoHS, REACH, CE
Sistemas de gestión de calidad: ISO 9001-2015 (todos los productos), ISO 13485 (Dispositivo médico), IATF 16949 (Automotriz)
Estándares de aislamiento XLPE de UL: UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Estándares de aislamiento de silicona: UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
Estándares de aislamiento FEP: UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
