Lugar de origen:
Guangdong, China
Nombre de la marca:
Linke
Certificación:
3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

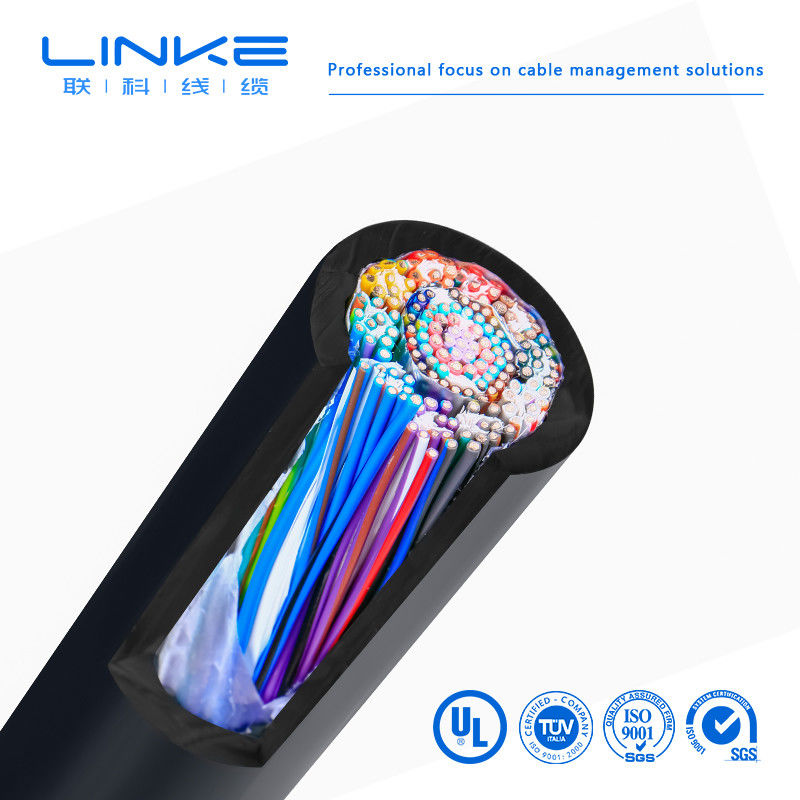

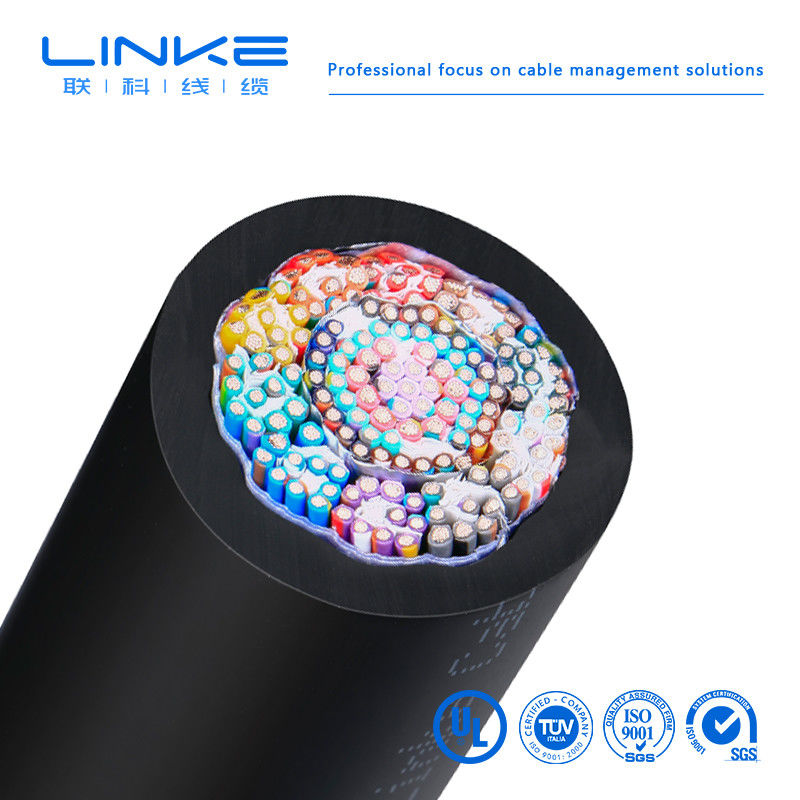

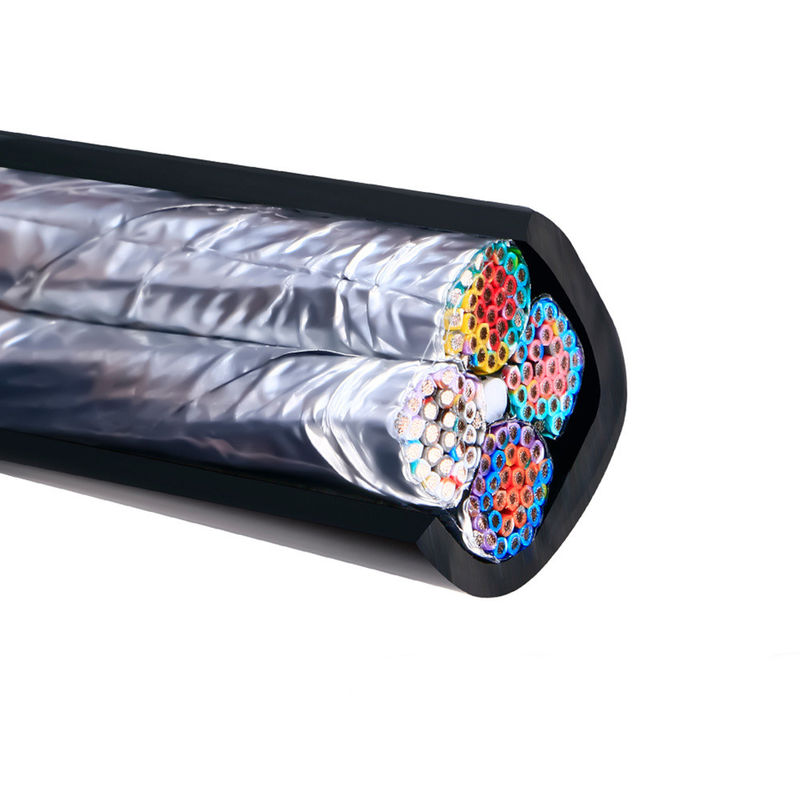

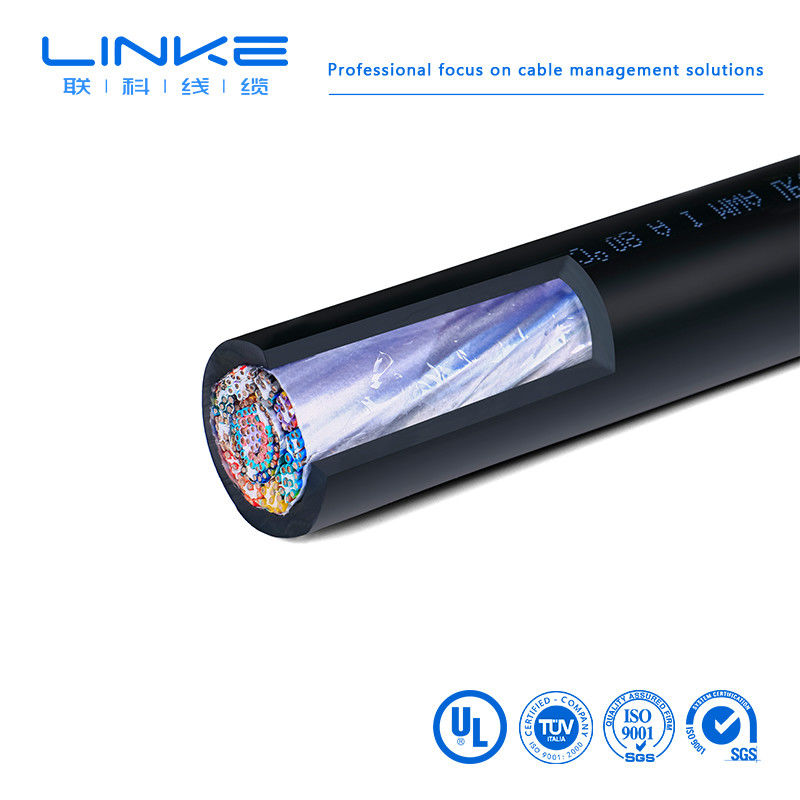

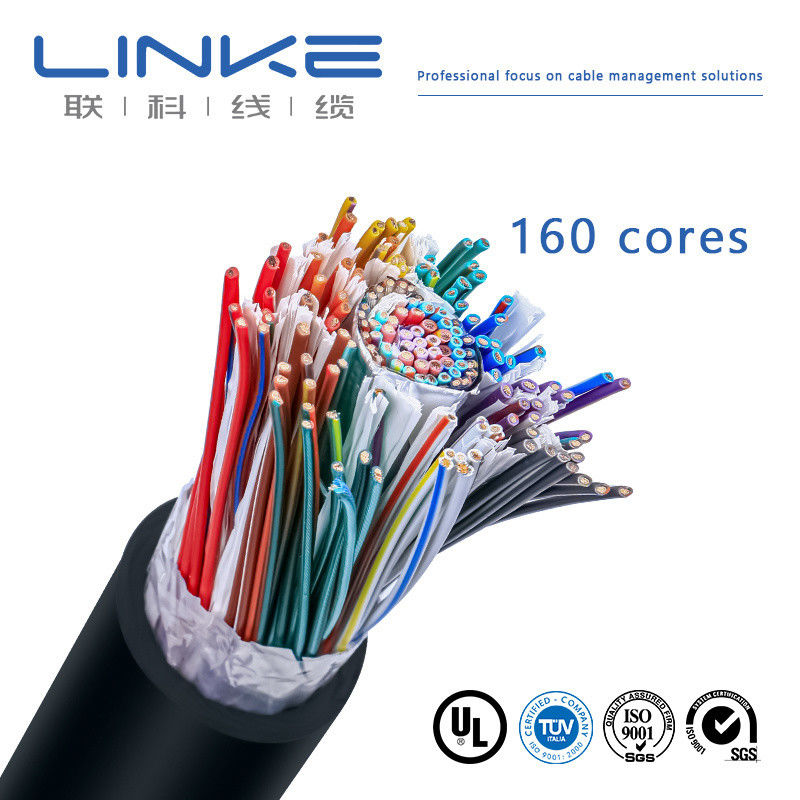

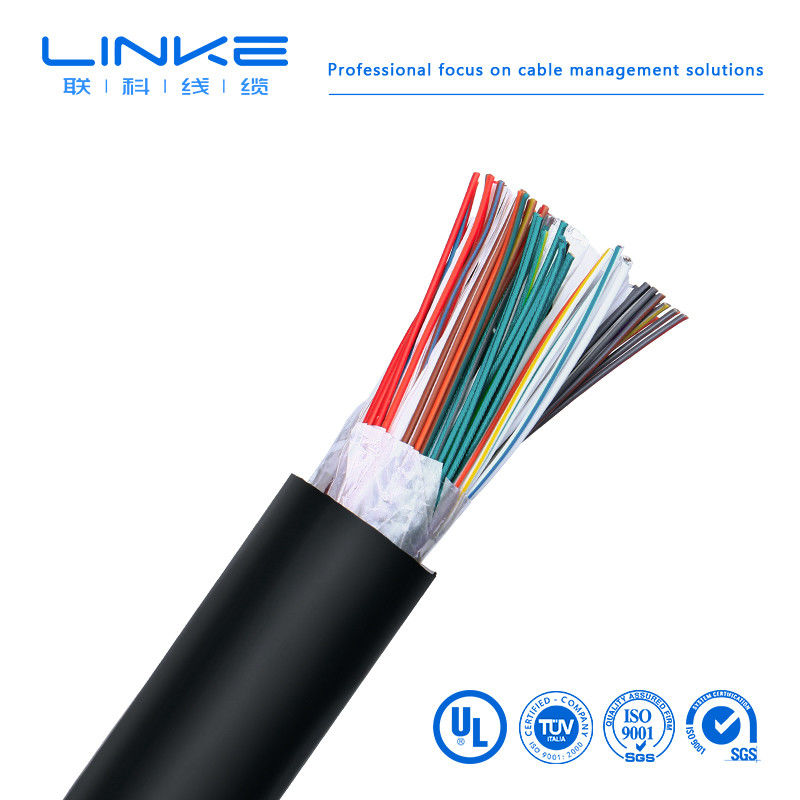

Cable de alimentación de caucho de silicona
1. Características y usos del producto
Este producto es adecuado para líneas de transmisión de energía fijas o cables de conexión para aparatos eléctricos móviles con voltaje nominal de CA de 0,6/1 KV e inferior. El producto tiene las características de resistencia a la radiación térmica, resistencia al frío, resistencia a ácidos y álcalis y resistencia a gases corrosivos, impermeabilidad, etc. La estructura del cable es suave y conveniente para la radiación. El rendimiento eléctrico es estable en ambientes de alta temperatura (frío), el rendimiento antienvejecimiento es excepcional y la vida útil es larga. Es ampliamente utilizado en metalurgia, energía eléctrica, petroquímica, electrónica, fabricación de automóviles y otras industrias.
2. Estándares de implementación del producto
Q/HHTZH001.1
La prueba de resistencia al fuego y retardante de llama se lleva a cabo de acuerdo con los requisitos GB12666-90
Tres: características de uso
1. Tensión nominal CA: U0/U 0,6/1KV
Temperatura máxima de funcionamiento: 180°C
Temperatura ambiente mínima: instalación fija -60 ℃
2. La temperatura para la instalación del cable no debe ser inferior a -25 ℃.
3. Radio de curvatura permitido del cable: el radio de curvatura mínimo del cable es 10 veces el diámetro exterior del cable.
Cuatro: modelo básico y nombre.
Tabla 1
modelo |
Nombre del producto |
YGC |
Cable de alimentación revestido de caucho de silicona con aislamiento de caucho de silicona |
YGCR |
Cable flexible de alimentación móvil revestido de caucho de silicona con aislamiento de caucho de silicona |
YGCP |
Cable de alimentación blindado trenzado de cobre revestido de caucho de silicona con aislamiento de caucho de silicona |
YGC22 |
Cable de alimentación blindado con cinta de acero revestida con caucho de silicona y aislamiento de caucho de silicona |
JGG |
Cable de instalación revestido de caucho de silicona con aislamiento de caucho de silicona |
JGGR |
Alambre suave de instalación móvil revestido de caucho de silicona con aislamiento de caucho de silicona |
JGGP |
Aislamiento de caucho de silicona, funda de caucho de silicona, cable de instalación de blindaje trenzado de cobre |
JHXG |
Cable conductor del motor aislado con caucho de silicona |
Nota: Para cables de caucho de silicona retardantes de llama, agregue ZR antes del número de modelo y el cable de cobre en el núcleo del conductor se puede estañar.
V. Nombre del código y significado
Tabla 2
Código |
Significado del código |
Y |
Código de serie (cable flexible móvil) |
GRAMO |
Caucho de silicona |
do |
Pesado |
22 |
Armadura de cinturón de acero |
PAG |
Escudo trenzado de cobre. |
R |
Conductor trenzado |
j |
Cable conductor del motor |
6. Principales indicadores técnicos
1. Para conocer la resistencia de CC de los conductores de cable terminados (tipo R) (de acuerdo con GB3956), consulte la Tabla 1 y la Tabla 2 en el Apéndice A.
2. La resistencia de aislamiento a 20 ℃ no es inferior a 100 MΩ/KM
3. El cable terminado no se romperá cuando se someta a una prueba de voltaje CA 50 HZ 3,5 KV/5 min.
7: Especificaciones básicas del cable y parámetros estructurales.
Núcleo del cable*sección transversal nominal(mm2) |
Estructura de conductores (número de raíces * diámetro) (D/D) milímetros |
Diámetro exterior máximo del cable (mm) |
Peso de referencia (kg/km) |
||
YGC JGGF |
YGCR JGGFR |
YGCR JGGFR |
YGC22 JGG22 |
||
1*1,5 |
19*0,32/48*0,20 |
3.2 |
3.5 |
27,5 |
|
1*2,5 |
19*0,41/51*0,25 |
3.7 |
3.9 |
38,6 |
|
1*4 |
19*0,52/82*0,25 |
4.6 |
5.2 |
55,5 |
|
1*6 |
19*0,65/123*0,25 |
5.6 |
6.5 |
77,7 |
|
1*10 |
48*0,52/204*0,25 |
7.2 |
7.8 |
132 |
|
1*16 |
75*0,52/323*0,25 |
8.2 |
9.0 |
188 |
|
1*25 |
108*0,52/513*0,25 |
10.2 |
11.0 |
312 |
|
1*35 |
108*0,65/722*0,25 |
112 |
12.0 |
408 |
|
1*50 |
10*2,52/1026*0,25 |
13.5 |
14.5 |
554 |
|
1*70 |
19*2,16/1406*0,25 |
16.5 |
17,5 |
762 |
|
1*95 |
19*2,52/486*0,50 |
19.0 |
20,5 |
1045 |
|
1*120 |
24*2,52/608*0,50 |
20.0 |
22.0 |
1281 |
|
1*150 |
30*2,52/760*0,50 |
21.0 |
24.2 |
1612 |
|
1*185 |
37*2,52/945*0,50 |
25.0 |
28.0 |
1981 |
|
2*2,5 |
7*0,68/51*0,25 |
10.5 |
11.2 |
158 |
272 |
2*4 |
19*0,52/82*0,25 |
12 |
13.2 |
210 |
347 |
2*6 |
19*0,65/123*0,25 |
14.0 |
15.3 |
263 |
407 |
2*10 |
7*1,37/204*0,25 |
17.8 |
18.9 |
394 |
562 |
2*16 |
7*1,70/323*0,25 |
20.0 |
21.2 |
540 |
724 |
2*25 |
7*2,15/513*0,25 |
23.0 |
24,5 |
794 |
828 |
2*35 |
7*2,52/722*0,25 |
25,7 |
26.3 |
1037 |
1037 |
2*50 |
10*2,52/1026*0,25 |
26.0 |
27,5 |
1236 |
1385 |
2*70 |
19*2,16/1406*0,25 |
27.0 |
28,9 |
1647 |
1792 |
2*95 |
19*2,52/486*0,50 |
32.0 |
33,9 |
2189 |
2654 |
2*120 |
24*2,52/608*0,50 |
45.0 |
48.0 |
2640 |
3180 |
2*150 |
30*2,52/760*0,50 |
52.0 |
57.0 |
3280 |
3920 |
2*185 |
37*2,52/945*0,50 |
60.0 |
65.0 |
4006 |
4768 |
3*1,5 |
7*0,52/48*0,20 |
9.7 |
10.7 |
150 |
291 |
3*2,5 |
7*0,68/51*0,25 |
11.7 |
12.2 |
196 |
342 |
3*4 |
19*0,52/82*0,25 |
12.6 |
13.5 |
274 |
444 |
3*6 |
19*0,65/123*0,25 |
14.8 |
16.2 |
350 |
531 |
3*10 |
7*1,37/204*0,25 |
20.0 |
22.0 |
539 |
737 |
3*16 |
7*1,70/323*0,25 |
22.0 |
24,5 |
740 |
972 |
3*25 |
7*2,15/513*0,25 |
25.3 |
27.0 |
1139 |
1372 |
3*35 |
7*2,52/722*0,25 |
28.0 |
31,5 |
1480 |
1729 |
3*50 |
10*2,52/1026*0,25 |
32.0 |
37,5 |
1900 |
2405 |
3*70 |
19*2,16/1406*0,25 |
41.0 |
50.0 |
4061 |
3087 |
3*95 |
19*2,52/486*0,50 |
45.0 |
55.0 |
997 |
4003 |
3*120 |
24*2,52/608*0,50 |
50.0 |
60.0 |
4060 |
4887 |
3*150 |
30*2,52/760*0,50 |
60.0 |
65.0 |
5197 |
2995 |
3*185 |
37*2,52/945*0,50 |
65.0 |
70.0 |
6279 |
7262 |
3*4+1*2.5 |
19*0,52/82*0,25 |
14.5 |
15.5 |
320 |
481 |
3*6+1*4 |
19*0,65/123*0,25 |
16.2 |
17.8 |
423 |
597 |
3*10+1*6 |
7*1,37/204*0,25 |
21.0 |
23.0 |
630 |
827 |
3*16+1*10 |
7*1,70/323*0,25 |
23.0 |
25.0 |
888 |
1255 |
3*25+1*16 |
7*2,15/513*0,25 |
27.0 |
29.0 |
1375 |
1578 |
3*35+1*16 |
7*2,52/722*0,25 |
32.3 |
35.0 |
1690 |
1927 |
3*50+1*25 |
10*2,52/1026*0,25 |
36.0 |
40.0 |
2175 |
2760 |
3*70+1*35 |
19*2,16/1406*0,25 |
40.0 |
44.0 |
2950 |
3546 |
3*95+1*50 |
19*2,52/486*0,50 |
46.0 |
52.0, , , , |
3950 |
4670 |
3*120+1*70 |
24*2,52/608*0,50 |
51.0 &, amp;, amp;, lt;, /TD> |
55.0 |
4800 |
5745 |
3*150+1*70 |
30*2,52/760*0,50 |
56.0 |
60.0 |
5810 |
6862 |
3*185+1*95 |
37*2,52/945*0,50 |
66.0 |
70.0 |
7200 |
8394 |
4*4 |
19*0,52/82*0,25 |
14.2 |
16.2 |
352 |
515 |
4*6 |
19*0,65/123*0,25 |
17.1 |
19.0 |
450 |
629 |
4*10 |
7*1,37/204*0,25 |
22.1 |
24.0 |
672 |
881 |
4*16 |
7*1,70/323*0,25 |
24,5 |
26,5 |
952 |
1176 |
4*25 |
7*2,15/513*0,25 |
27.0 |
31,5 |
1476 |
1673 |
4*35 |
7*2,52/722*0,25 |
33.0 |
35,5 |
1876 |
2142 |
4*50 |
10*2,52/1026*0,25 |
39.0 |
41.0 |
2392 |
2982 |
4*70 |
19*2,16/1406*0,25 |
41.0 |
44.0 |
3300 |
3871 |
4*95 |
19*2,52/486*0,50 |
47.0 |
50.0 |
4300 |
5094 |
4*120 |
24*2,52/608*0,50 |
49.0 |
54.0 |
5380 |
6187 |
4*150 |
30*2,52/760*0,50 |
56.0 |
60.0 |
6750 |
7596 |
4*185 |
37*2,52/945*0,50 |
68.0 |
72.0 |
8190 |
9194 |
Los parámetros estructurales de los cables de cinco núcleos de igual sección y de los cables de estructura 3+2 producidos por nuestra empresa no están incluidos en esta tabla. |
Soltero-conductor, termoplástico aislamiento | |||||||
1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | |
1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | |
1185 | 1332 | 1577 | 1672 | 10012 | 10269 | ||
Múltiple-conductor, termoplástico aislamiento | |||||||
2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
Soltero-conductor, termoestable aislamiento | |||||||
3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | |
3123 | 3212 | 3321 | 3398 | 3577 | 3702 | ||
3132 | 3266 | 3331 | 3512 | 3644 | 3817 | ||
3135 | 3271 | 3385 | 3529 | 3674 | 3886 |
