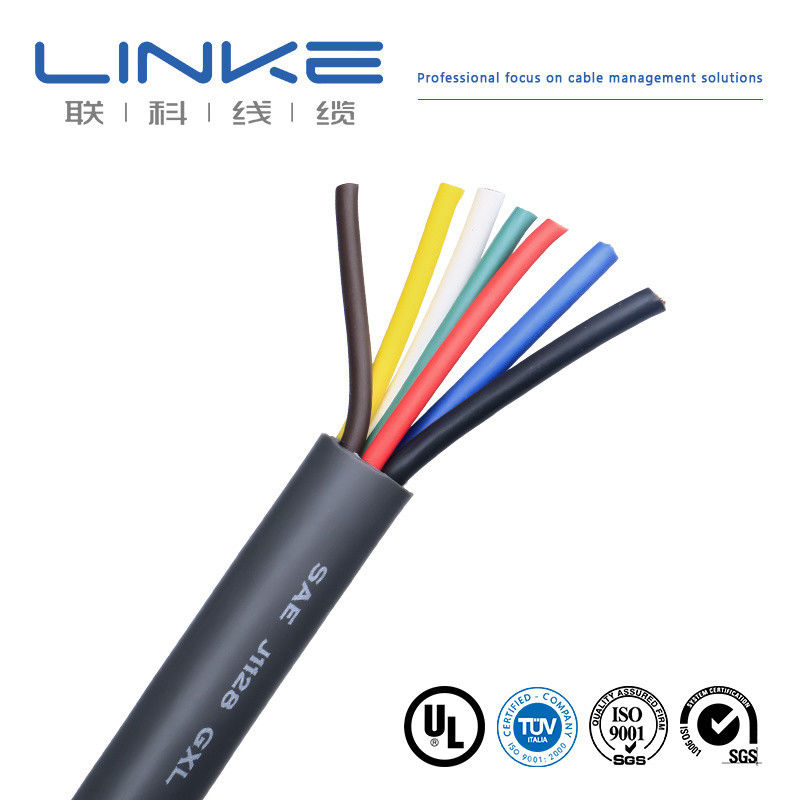

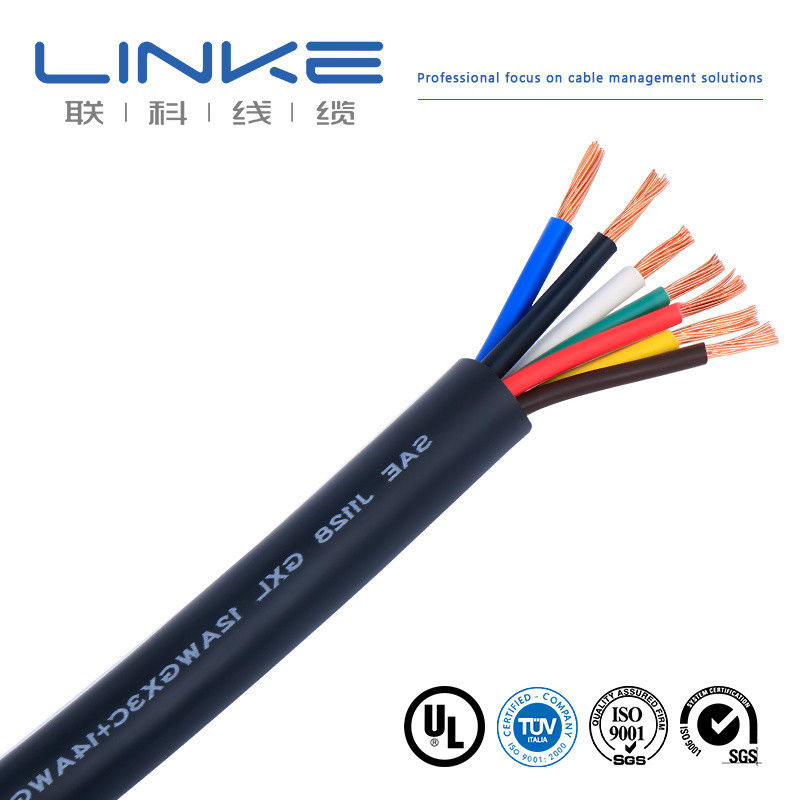

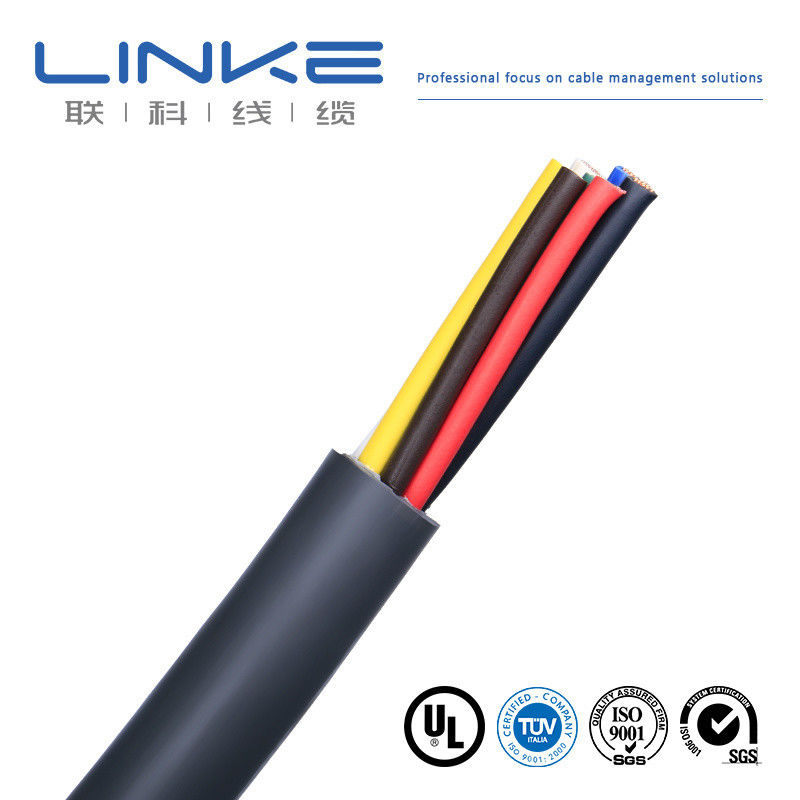

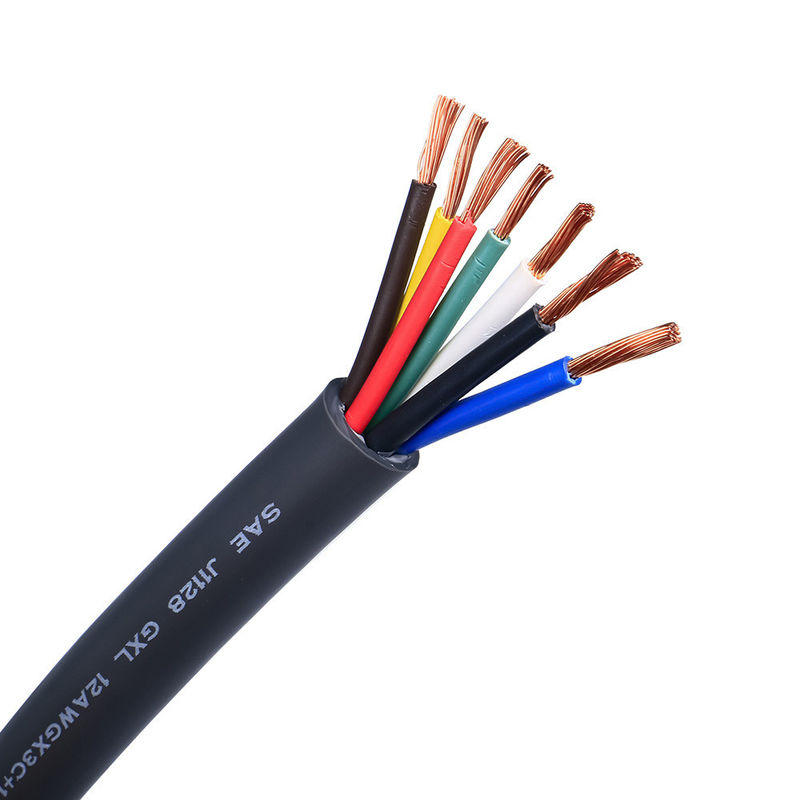

Cable automotriz GXL de 14 AWG multicore con aislamiento de PVC
Cable automotriz de alta calidad diseñado para mazos de cables de vehículos y sistemas eléctricos que requieren durabilidad y resistencia al calor.
Especificaciones del producto
| TIPO |
Conductor |
DIÁM. (mm) |
VOLTAJE |
Material |
Color |
| 1007#22AWG 17/0.14TS |
17/0.14TS |
0.16 |
300V |
Cobre estañado + PVC |
personalizado |
| 1007#22AWG 17/0.13TS |
17/0.13TS |
0.16 |
301V |
Cobre estañado + PVC |
personalizado |
| 1007#22AWG 17/0.13TS |
17/0.13TS |
0.16 |
302V |
Cobre estañado + PVC |
personalizado |
| 1007#22AWG 17/0.12TS |
17/0.12TS |
0.16 |
303V |
Cobre estañado + PVC |
personalizado |
| 1007#22AWG 17/0.12TS |
17/0.12TS |
0.16 |
304V |
Cobre estañado + PVC |
personalizado |
Aplicaciones
Cable eléctrico de baja tensión para automóviles, motocicletas y otros vehículos motorizados. Ideal para circuitos de arranque, carga, iluminación, señalización y panel de instrumentos, especialmente aquellos que requieren resistencia al calor.
Construcción del producto
- Conductor: Cobre electrolítico recocido blando E-Cu ETP1 según conductor desnudo ASTM B3 construcción según SAE J1128
- Aislamiento: Poliolefina reticulada por haz de electrones
- Color: Según pedido del cliente
- Diseño de núcleo único
Datos técnicos
Rango de temperatura: -40°C a +125°C (3000 horas)
Estándar: SAE J1128
Voltaje de prueba: 1kV
GXL: Aislamiento XLPO de propósito general
Resistencia del conductor: IEC 60228/BS 6360
Características clave
- Retardante de llama
- Altamente resistente a ácidos, lejías, gasolina y diésel
- Conductores flexibles con aislamiento de pared delgada de PVC para un diámetro menor y un peso reducido
- Flexibilidad extra
- Resistente al calor
- Apariencia de baja viscosidad
Especificaciones detalladas
| Marca |
LINKE |
Sección transversal (mm²) |
0.01-500mm² |
| Calibre del cable (AWG) |
[por ejemplo, 24AWG, 28AWG] |
Conductor |
Cobre estañado / cobre desnudo, según los requisitos del cliente |
| Material de aislamiento |
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la cubierta |
[PVC/PU/Caucho/Trenzado/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[por ejemplo, 1m, 3 pies, 5m ±5% de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/No blindado/Blindaje trenzado] |
| Impedancia |
[por ejemplo, 75Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
| Radio de curvatura |
[por ejemplo, ≥5 × diámetro del cable] |
Corriente nominal |
[por ejemplo, 5A] |
| Voltaje nominal |
[por ejemplo, 30V CA/CC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[por ejemplo, USB tipo C, Jack de 3,5 mm, RJ45] |
Cubierta |
XLPE o PE o PVC GOMA |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos 70°C a 350°C (-70°C ~ 350°C) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de soporte |
multicolumn {3}{l}{cable personalizado, soluciones integrales, incluyendo corte preciso, crimpado e instalación de terminales (especificar material, por ejemplo, chapado en cobre/níquel) |
|
|
Control de calidad y pruebas
Laboratorio Independiente • Equipo de Pruebas Completo • Control de Calidad Total
Probamos cada producto según estrictos estándares para garantizar una calidad superior y un rendimiento fiable.
| No. |
Elemento de prueba |
Condición de prueba |
Requisito de prueba |
Datos de prueba |
Resultado |
| 1 |
Inspección de estructura |
1. Cumplir con la tabla de tamaño del cable
2. Espesor mínimo ≥ 80% del espesor promedio |
Cumplir con la tabla de tamaño del cable |
Consultar registro de prueba |
Aprobado |
| 2 |
Choque térmico |
Enrollar la muestra en una varilla de hierro de tamaño especificado, colocar en un horno de envejecimiento a la temperatura especificada durante 1 hora, enfriar la muestra a temperatura ambiente durante al menos 30 minutos, luego observar la muestra |
Sin grietas en la superficie de la muestra |
Sin grietas |
Aprobado |
| 3 |
Deformación por calor |
1. Medir el espesor de la muestra (marcar la posición de medición)
2. Colocar la muestra y el accesorio de prueba en un horno de envejecimiento para precalentamiento a la temperatura especificada durante 1 hora
3. Colocar la muestra bajo la columna de presión del accesorio de prueba durante 1 hora
4. Volver a medir el espesor de la muestra en la misma posición |
1. La muestra no debe agrietarse por la columna de presión ni exponer el conductor
2. Reducción de espesor ≤ 50% |
Consultar registro de prueba |
Aprobado |
| 4 |
FT2 |
Aplicar una llama estándar a una altura de 125 mm una vez |
1. La llama no debe propagarse a lo largo de su longitud
2. La llama no debe extenderse a materiales inflamables cercanos |
Consultar registro de prueba |
Aprobado |
| 5 |
Envejecimiento |
1. Tomar cinco secciones de 200 mm de longitud de la cubierta
2. Colocar las muestras en un horno de envejecimiento a 158°C durante 168 horas
3. Después de sacar las muestras, colocarlas a temperatura ambiente 23±5°C durante 16 horas, luego probar el alargamiento a la rotura y la resistencia a la tracción |
1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior
2. Resistencia a la tracción antes del envejecimiento > 1,41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior |
Consultar registro de prueba |
Aprobado |
| 6 |
Doblado en frío |
Almacenar la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrollar la muestra en una varilla de hierro de tamaño especificado con vueltas especificadas, completar el enrollado en 30 segundos después de sacar la muestra de la caja de baja temperatura |
Sin grietas en la superficie de la muestra |
Sin grietas |
Aprobado |
| 7 |
Resistencia del conductor |
Medir la resistencia de un metro de conductor de núcleo con un medidor de resistencia de CC |
A 20°C, resistencia de 8 AWG ≤ 2,23 Ω/km |
Consultar registro de prueba |
Aprobado |
Linke cable technology (DongGuan) Co. Ltd. se concentra en I+D y proporciona soluciones profesionales para cables y alambres, especialmente para clientes de diferentes industrias. Contiene:
- Cable para robot humanoide,
- Cable de alimentación/datos de IA,
- Cable semiconductor/cable de automatización industrial,
- Cable sensor,
- Cable de nueva energía,
- Cable de belleza médica,
- Cable de alambre UL,
Linke Cable tiene capacidades de desarrollo de productos y capacidades técnicas diversificadas para satisfacer las necesidades diversificadas de los clientes. Hemos obtenido la siguiente autorización de producto: UL 758, CCC, RoHs, REACH, CE; Hemos obtenido el siguiente sistema de gestión de calidad: ISO 9001-2015 (Todos los productos); ISO 13485 (Aparatos e instrumentos médicos), IATF 16949 (Industria automotriz)
Perfil del fabricante
Linke Cable Technology Co., Ltd es un fabricante líder de cables en China con más de 10 años de experiencia en I+D, producción y marketing. Nos especializamos en cables de carga para vehículos eléctricos, cables médicos, cables de silicona, cables de resorte, cables trenzados, cables de remolque, cables UL, cables automotrices y soluciones de cables personalizadas en todo el mundo. Nuestro enfoque de ingeniero a ingeniero garantiza cables de alta calidad que mejoran la calidad de vida.
Certificaciones de calidad
Nuestros productos cumplen con los siguientes estándares internacionales:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de cableado de electrodomésticos
Cable único con aislamiento de PVC extruido, clasificado 105°C, 1000V, Clase I, Grupo A, B o AB, FT1 y/o FT2
Cable con cubierta no integral de PVC extruido, clasificado 105°C, 1000V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Cable con cubierta no integral de TPU extruido, clasificado 80°C, 300V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Preguntas frecuentes
¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional. Podemos controlar su pedido desde el principio hasta el final. Bienvenido a visitarnos. Lo recogeremos en Shenzhen.
¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para usted. Se espera que los nuevos clientes paguen el costo del mensajero.
¿Cuál es su cantidad mínima de pedido?
Normalmente 100m. Sin embargo, el cable es muy pesado. Es mejor pedir una cantidad adecuada para evitar el alto flete. El transporte marítimo es la mejor opción.
¿Puedo obtener un descuento?
Depende de su cantidad. Podemos hacer un descuento y cubrir el flete. Por favor, contáctenos.
¿Su empresa acepta producción OEM?
Sí, podemos imprimir el nombre de su empresa e incluso personalizar la tarjeta de calidad para promocionar su empresa.
