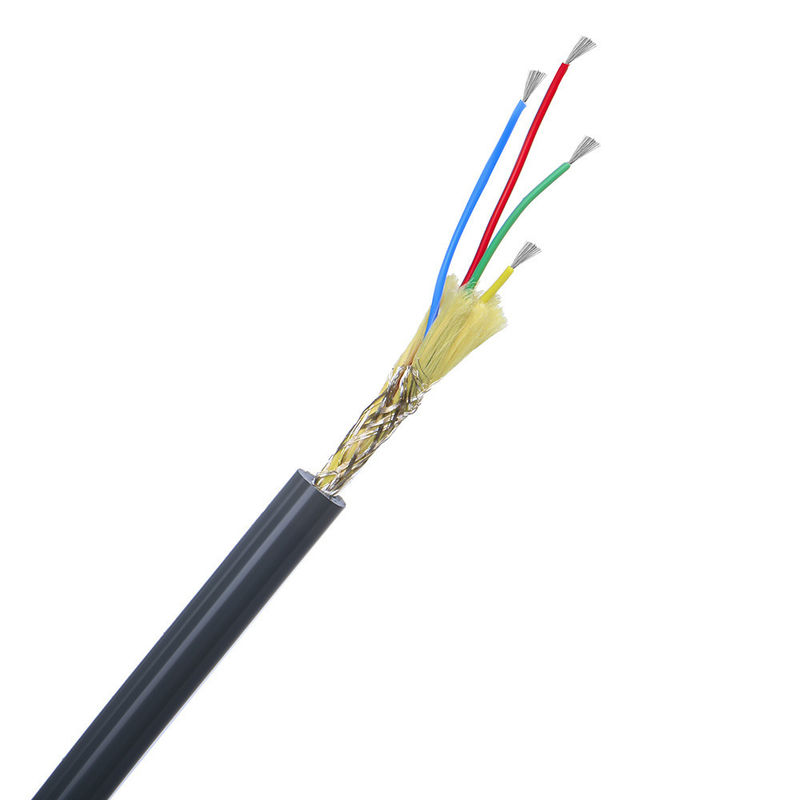

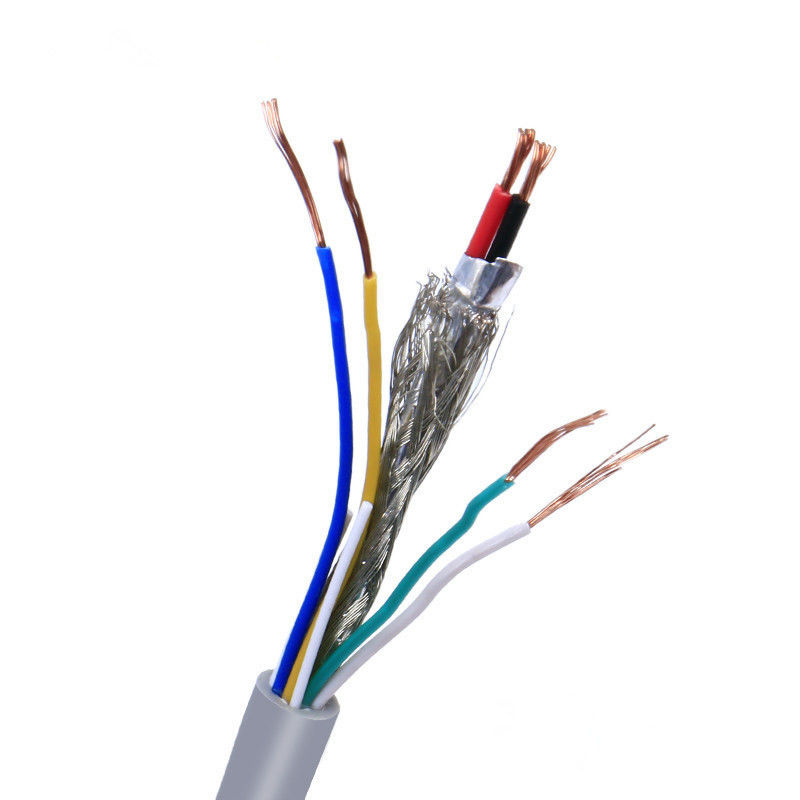

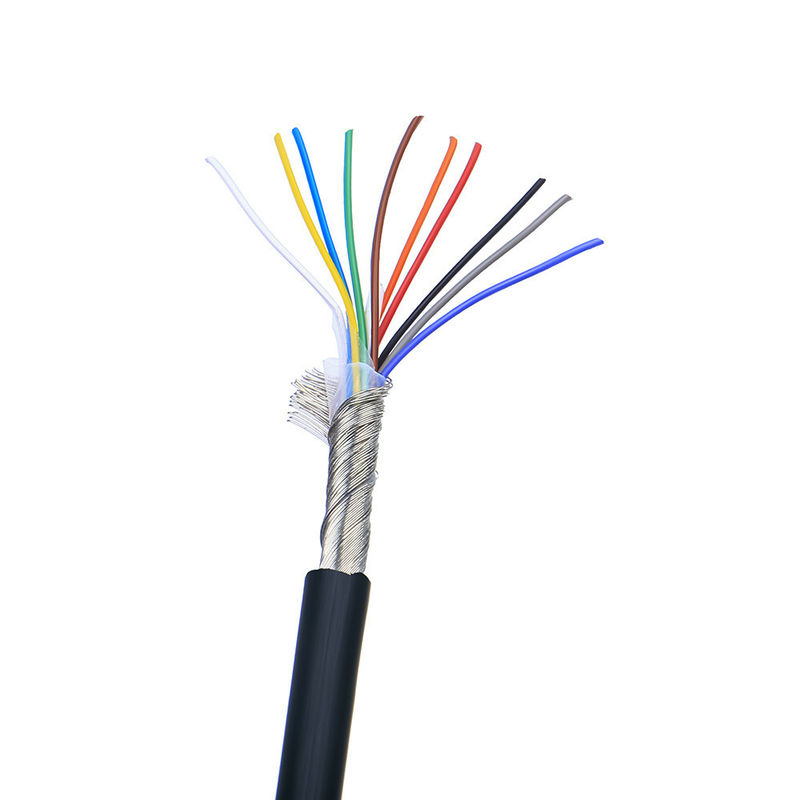

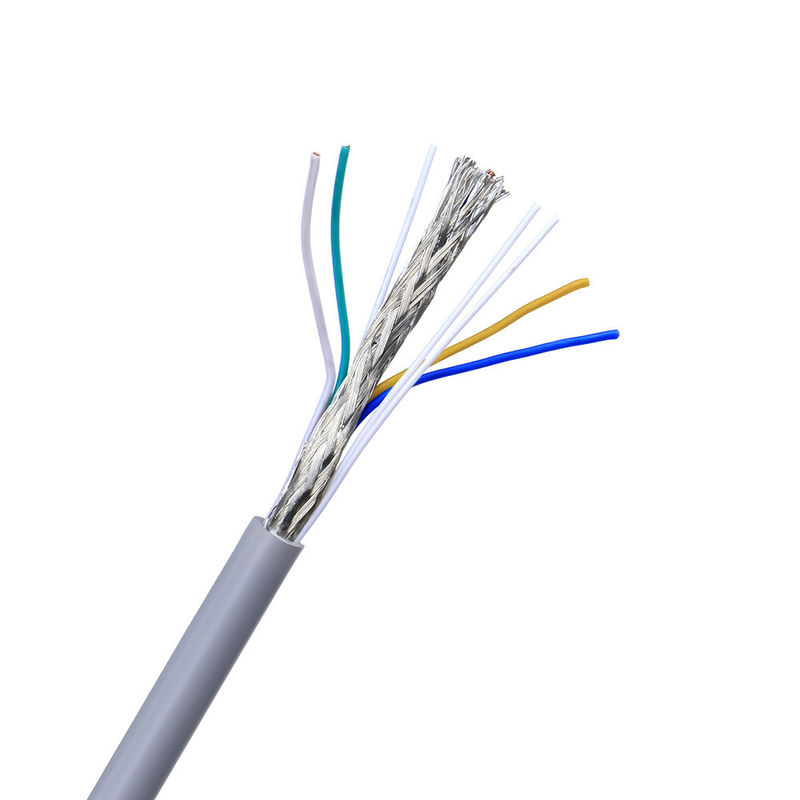

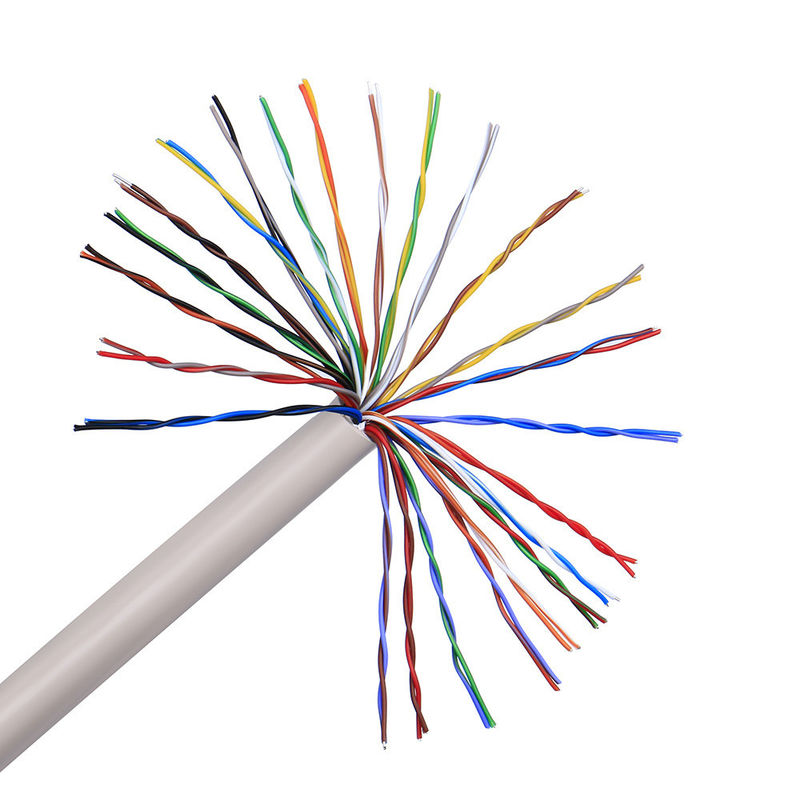

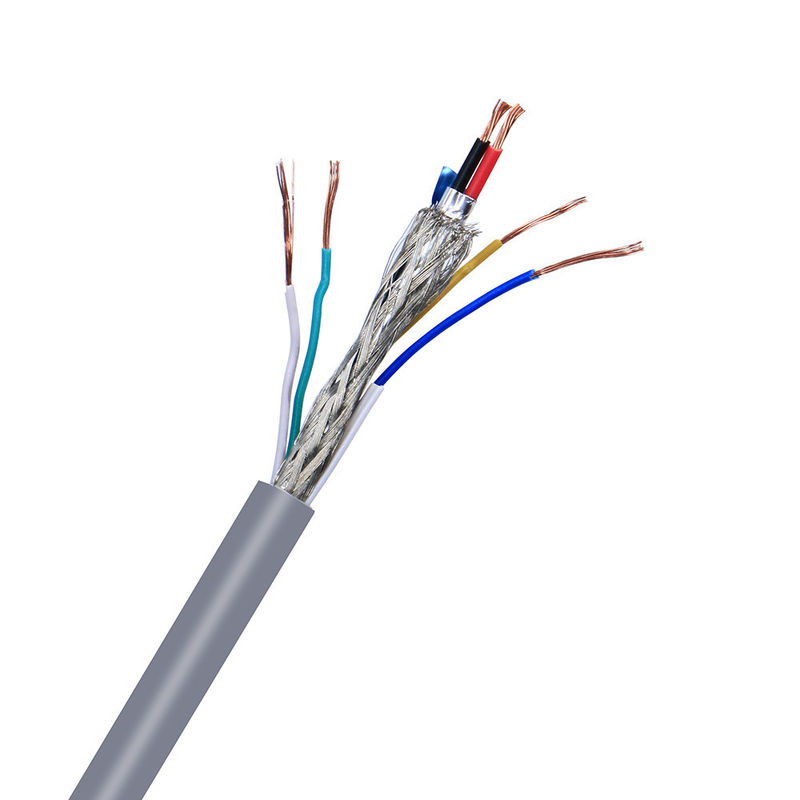

Diseñado para aplicaciones de bajo y medio voltaje en sistemas de sonido, audio, instrumentación y computadoras.
Especificaciones Técnicas
Temperatura Nominal: 80°C
Voltaje Nominal: 300V
Conductor: Cobre sólido o trenzado, estañado o desnudo
Aislamiento: PVC
Blindaje: Blindaje trenzado general de alambre de cobre estañado o desnudo con más del 80% de cobertura
Cubierta: PVC
Clasificación de Llama: Pasa la prueba de llama vertical UL VW-1 FT1
Construcción: Espesor de aislamiento uniforme para facilitar el pelado y corte
Estándares de Certificación UL
| 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 |
| 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 |
| 1185 | 1332 | 1577 | 1672 | 10012 | 10269 |
| 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
| 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
| 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
| 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 |
| 3123 | 3212 | 3321 | 3398 | 3577 | 3702 |
| 3132 | 3266 | 3331 | 3512 | 3644 | 3817 |
| 3135 | 3271 | 3385 | 3529 | 3674 | 3886 |
| Marca |
LINKE |
Sección Transversal (mm²) |
0.01-500mm² |
| Calibre del Cable (AWG) |
[ej. 24AWG, 28AWG] |
Conductor |
Cobre estañado / cobre desnudo, según los requisitos del cliente |
| Material de Aislamiento |
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la Cubierta |
[PVC/PU/Caucho/Trenzado/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud Personalizada |
[ej. 1m, 3ft, 5m ±5% de tolerancia] |
| Tipo de Cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/No blindado/Blindaje trenzado] |
| Impedancia |
[ej. 75Ω (para cables coaxiales)] |
Impresión/Logo |
[Texto/Etiqueta/Logo, máx. 20 caracteres] |
| Radio de Curvatura |
[ej. ≥5× diámetro del cable] |
Corriente Nominal |
[ej. 5A] |
| Voltaje Nominal |
[ej. 30V AC/DC] |
Material del Conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[ej. USB Tipo-C, Jack de 3.5mm, RJ45] |
Cubierta |
XLPE o PE o PVC CAUCHO |
| Tiempo de Entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos 70°C a 350°C (-70°C ~ 350°C) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de Soporte |
multicolumn {3}{l}{cable personalizado, soluciones integrales, incluyendo corte preciso, crimpado e instalación de terminales (especificar material, ej. cobre/chapado en níquel) |
|
|
Laboratorio Independiente • Equipo de Pruebas Completo • Control de Calidad Total
Probamos cada producto según estrictos estándares para garantizar una calidad superior y un rendimiento confiable.
|
No.
|
Elemento de Prueba
|
Condición de Prueba
|
Requisito de Prueba
|
Datos de Prueba
|
Resultado
|
|
1
|
Inspección de Estructura
|
1. Cumplir con la tabla de tamaño del cable2. Espesor mínimo ≥ 80% del espesor promedio
|
Cumplir con la tabla de tamaño del cable
|
Consultar registro de prueba
|
Aprobado
|
|
2
|
Choque Térmico
|
Enrollar la muestra en una varilla de hierro de tamaño especificado, colocar en un horno de envejecimiento a la temperatura especificada durante 1 hora, enfriar la muestra a temperatura ambiente durante al menos 30 minutos, luego observar la muestra
|
Sin grietas en la superficie de la muestra
|
Sin grietas
|
Aprobado
|
|
3
|
Deformación por Calor
|
1. Medir el espesor de la muestra (marcar la posición de medición)2. Colocar la muestra y el accesorio de prueba en un horno de envejecimiento para precalentamiento a la temperatura especificada durante 1 hora3. Colocar la muestra bajo la columna de presión del accesorio de prueba durante 1 hora4. Volver a medir el espesor de la muestra en la misma posición
|
1. La muestra no debe agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50%
|
Consultar registro de prueba
|
Aprobado
|
|
4
|
FT2
|
Aplicar una llama estándar a una altura de 125 mm una vez
|
1. La llama no debe propagarse a lo largo de su longitud2. La llama no debe extenderse a materiales inflamables cercanos
|
Consultar registro de prueba
|
Aprobado
|
|
5
|
Envejecimiento
|
1. Tomar cinco secciones de 200 mm de longitud de la cubierta2. Colocar las muestras en un horno de envejecimiento a 158°C durante 168 horas3. Después de retirar las muestras, colocarlas a temperatura ambiente 23±5°C durante 16 horas, luego probar el alargamiento a la rotura y la resistencia a la tracción
|
1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior2. Resistencia a la tracción antes del envejecimiento > 1.41kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior
|
Consultar registro de prueba
|
Aprobado
|
|
6
|
Doblado en Frío
|
Almacenar la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrollar la muestra en una varilla de hierro de tamaño especificado con vueltas especificadas, completar el enrollado en 30 segundos después de sacar la muestra de la caja de baja temperatura
|
Sin grietas en la superficie de la muestra
|
Sin grietas
|
Aprobado
|
|
7
|
Resistencia del Conductor
|
Medir la resistencia de un metro de conductor central con un medidor de resistencia de CC
|
A 20°C, resistencia de 8AWG ≤ 2.23Ω/km
|
Consultar registro de prueba
|
Aprobado
|
Linke cable technology (DongGuan) Co. Ltd. se concentra en I+D y
proporciona soluciones profesionales para cables y alambres, especialmente para
clientes de diferentes industrias. Incluye:
Cable para robot humanoide,
Cable de alimentación/datos de IA,
Cable para semiconductores/cable de automatización industrial,
Cable sensor,
Cable de nueva energía,
Cable para belleza médica,
Cable UL,
Linke Cable tiene capacidades de desarrollo de productos y capacidades técnicas diversificadas para respaldar las necesidades diversificadas
de los clientes. Hemos obtenido la siguiente autorización de producto: UL 758,CCC,RoHs,REACH,CE;
Hemos obtenido el siguiente sistema de gestión de calidad:ISO 9001-2015(Todos los productos); ISO 13485
(Equipos e instrumentos médicos),IATF 16949(Industria automotriz)
Certificaciones de Calidad
Estándares UL: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Unipolar, aislamiento termoplástico)
Estándares UL: UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Gestión de Calidad: ISO9001, ISO13485, TS16949
Estándares CNR: Material de Cableado para Electrodomésticos, Unipolar con Aislamiento de PVC Extruido, clasificado 105°C, 1000V, Clase I, Grupo A, B o AB, FT1 y/o FT2
Certificaciones Adicionales: Cable con Cubierta No Integral de PVC Extruido, clasificado 105°C, 1000V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Certificaciones Adicionales: Cable con Cubierta No Integral de TPU Extruido, clasificado 80°C, 300V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Preguntas Frecuentes
¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional. Controlamos su pedido de principio a fin. Bienvenido a visitarnos, le proporcionaremos transporte desde Shenzhen.
¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para evaluación. Se espera que los nuevos clientes paguen los costos de mensajería.
¿Cuál es su cantidad mínima de pedido?
Normalmente 100 metros. Debido al peso del cable, recomendamos pedir cantidades adecuadas para evitar altos costos de flete. El transporte marítimo es la opción más económica.
¿Puedo obtener un descuento?
Los descuentos están disponibles según la cantidad del pedido. Podemos ofrecer ventajas de precios y soporte de flete. Póngase en contacto con nosotros para obtener detalles.
¿Su empresa acepta producción OEM?
Sí, ofrecemos servicios OEM, incluyendo la impresión del nombre de su empresa y tarjetas de calidad personalizadas para promocionar su marca.
