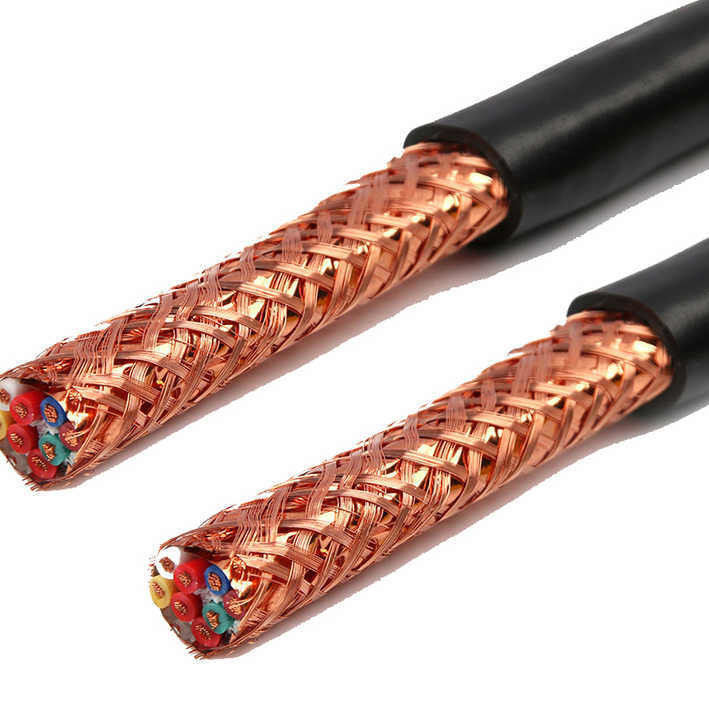

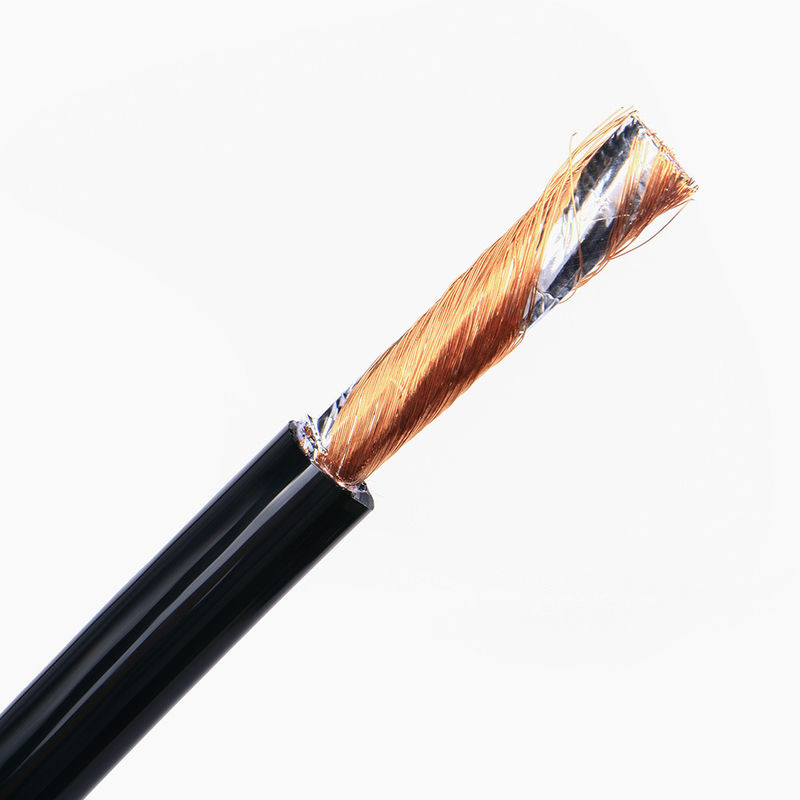

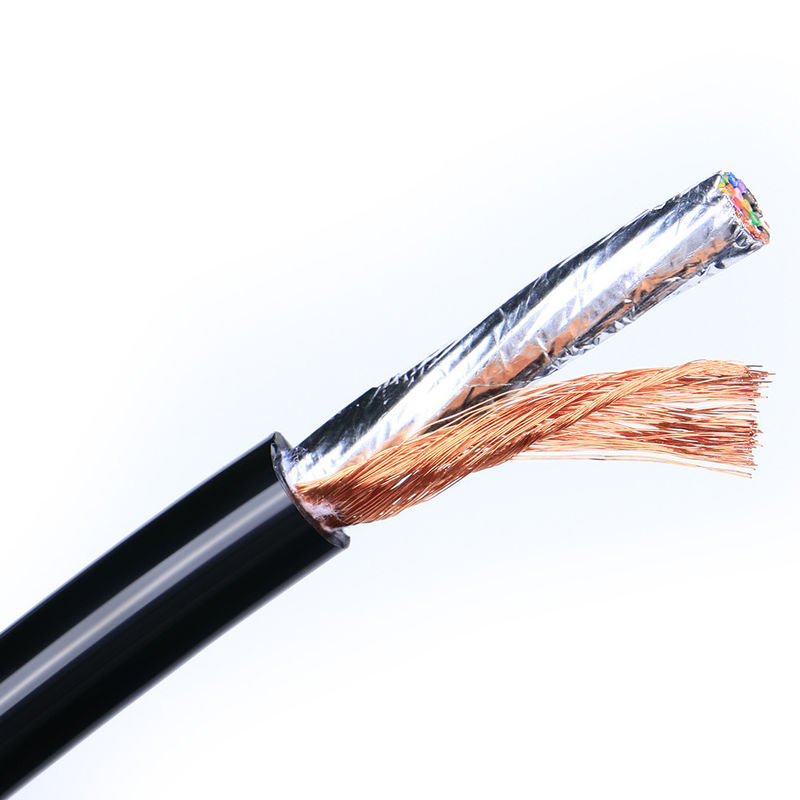

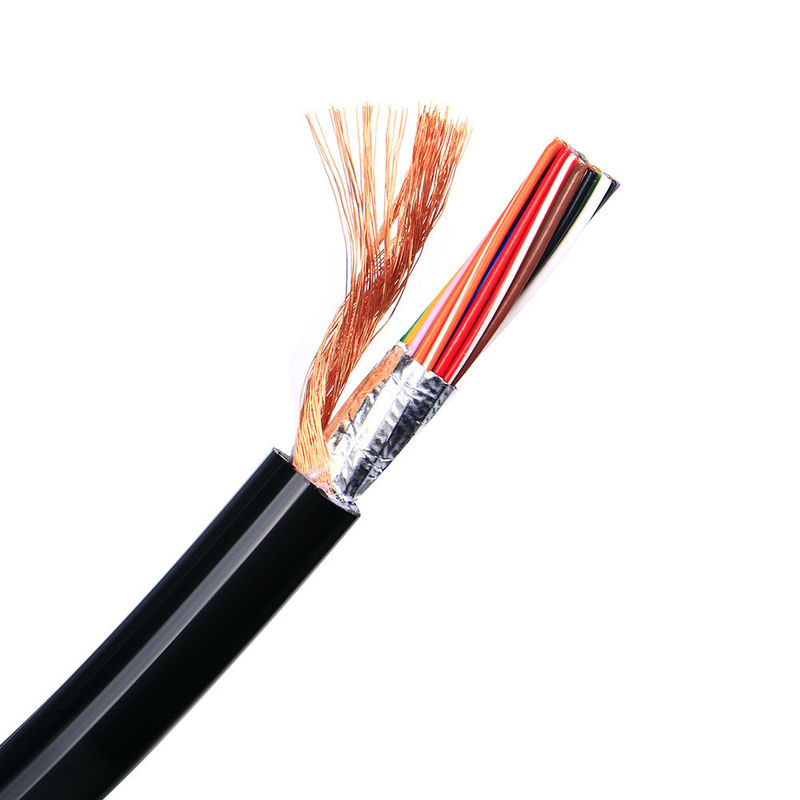

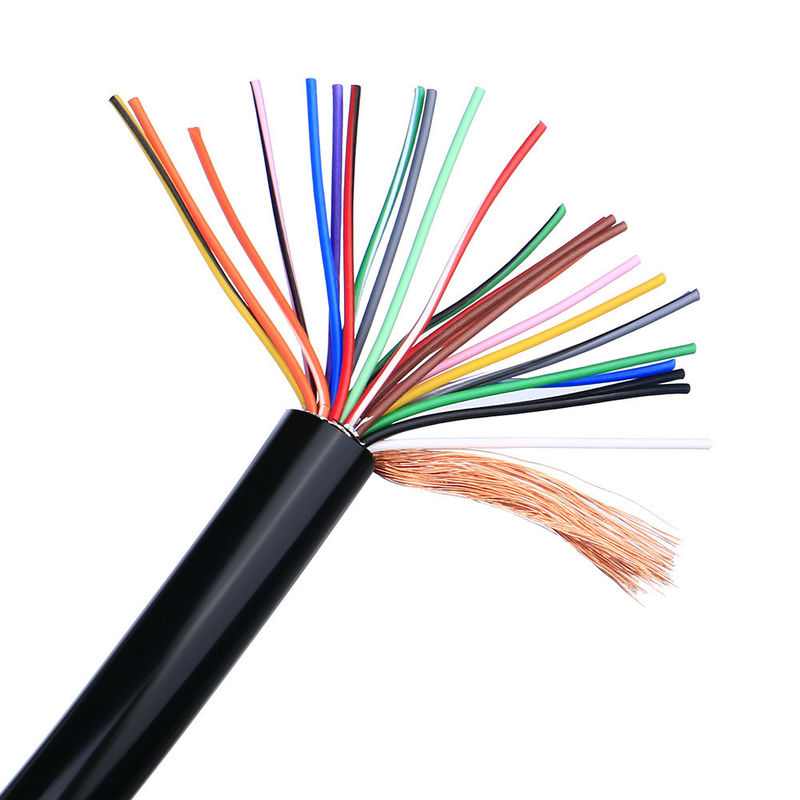

Cable blando de PVC blindado con trenza de cobre de alto rendimiento EMC con conductor de cobre estañado para aplicaciones de 600V

No.

Artículo de prueba

Condición de prueba

Requisito de prueba

Datos de prueba

Resultado

1

Inspección de estructuras

1. Cumplir con la tabla de tamaños de cables2. Espesor mínimo ≥ 80% del espesor medio

Cumplir con la tabla de tamaños de cables.

Consulte el registro de prueba

Aprobar

2

Choque térmico

Enrolle la muestra en una varilla de hierro de tamaño específico, colóquela en un horno de envejecimiento a una temperatura especificada durante 1 hora, enfríe la muestra a temperatura ambiente durante al menos 30 minutos y luego observe la muestra.

Sin grietas en la superficie de la muestra.

Sin grietas

Aprobar

3

Deformación por calor

1. Mida el espesor de la muestra (marque la posición de medición)2. Coloque la muestra y el dispositivo de prueba en un horno de envejecimiento para precalentarlos a la temperatura especificada durante 1 hora3. Coloque la muestra bajo la columna de presión del dispositivo de prueba durante 1 hora4. Vuelva a medir el espesor de la muestra en la misma posición

1. La muestra no deberá agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50%

Consulte el registro de prueba

Aprobar

4

FT2

Aplicar una llama estándar a una altura de 125 mm una vez.

1. La llama no se propagará a lo largo de su longitud2. La llama no se propagará a materiales inflamables cercanos.

Consulte el registro de prueba

Aprobar

5

Envejecimiento

1. Tome cinco secciones de vaina2 de 200 mm de largo. Coloque las muestras en un horno de envejecimiento a 158 ℃ durante 168 horas3. Después de sacar las muestras, colóquelas a temperatura ambiente de 23 ± 5 ℃ durante 16 horas, luego pruebe el alargamiento a la rotura y la resistencia a la tracción.

1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior al envejecimiento2. Resistencia a la tracción antes del envejecimiento > 1,41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior al envejecimiento

Consulte el registro de prueba

Aprobar

6

Curva fría

Almacene la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrolle la muestra en una varilla de hierro del tamaño especificado con vueltas especificadas, complete el bobinado dentro de los 30 segundos posteriores a que se saque la muestra de la caja de baja temperatura.

Sin grietas en la superficie de la muestra.

Sin grietas

Aprobar

7

Resistencia de conductores

Mida la resistencia de un conductor central de un metro con un medidor de resistencia de CC

A 20 ℃, resistencia de 8 AWG ≤ 2,23 Ω/km

Consulte el registro de prueba

Aprobar
