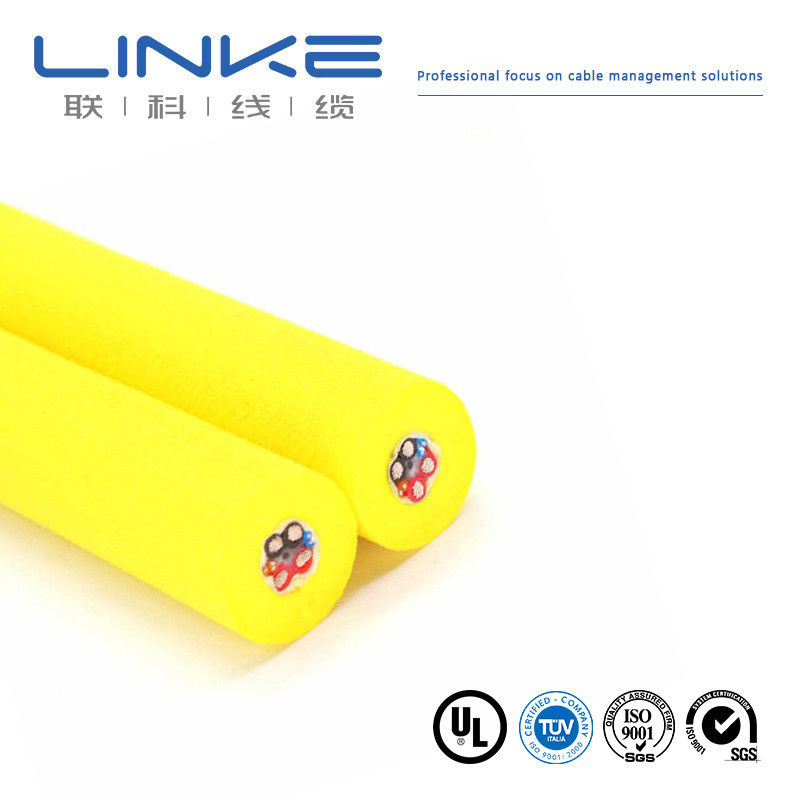

Cable flotante de alto rendimiento para robótica submarina
Este cable flotante especializado para robots submarinos presenta una capa altamente resistente al desgaste diseñada para operaciones submarinas exigentes en profundidades que van desde cientos a miles de metros.
Antecedentes técnicos
Las operaciones de ingeniería submarina requieren cables robustos para la transmisión de energía y el control de señales. Los cables estándar enfrentan desafíos importantes en estos entornos:
- El aumento de las capas de aislamiento añade un peso sustancial
- La incapacidad de flotar aumenta la resistencia de los equipos móviles
- Los cables sumergidos son vulnerables a los daños causados por la vida marina y las rocas.
- La mala visibilidad dificulta la detección de daños
Nuestra solución de cable flotante aborda estos desafíos con excelente flexibilidad, resistencia mecánica y rendimiento superior de bloqueo de agua. El material de poliuretano elastomérico proporciona una resistencia al desgaste excepcional, mantiene la flexibilidad a bajas temperaturas y ofrece una resistencia a la compresión estable.

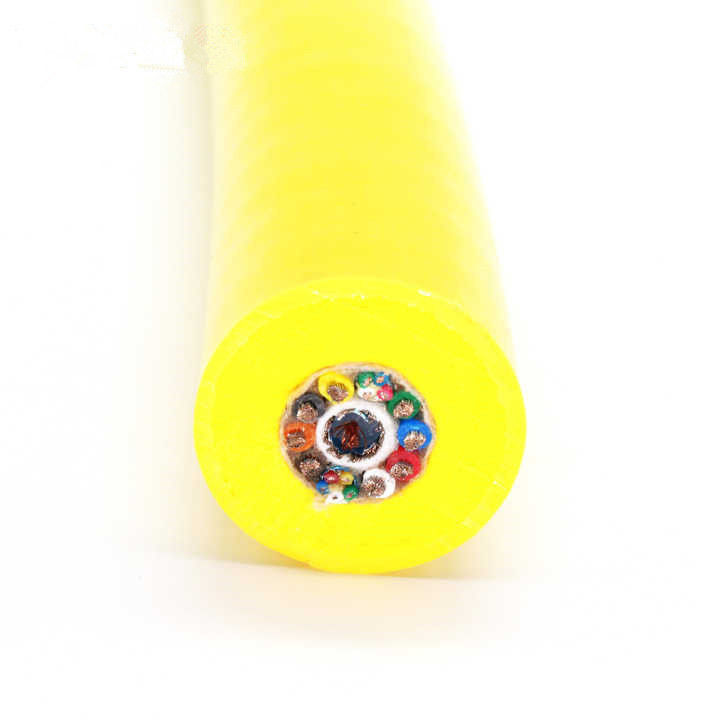

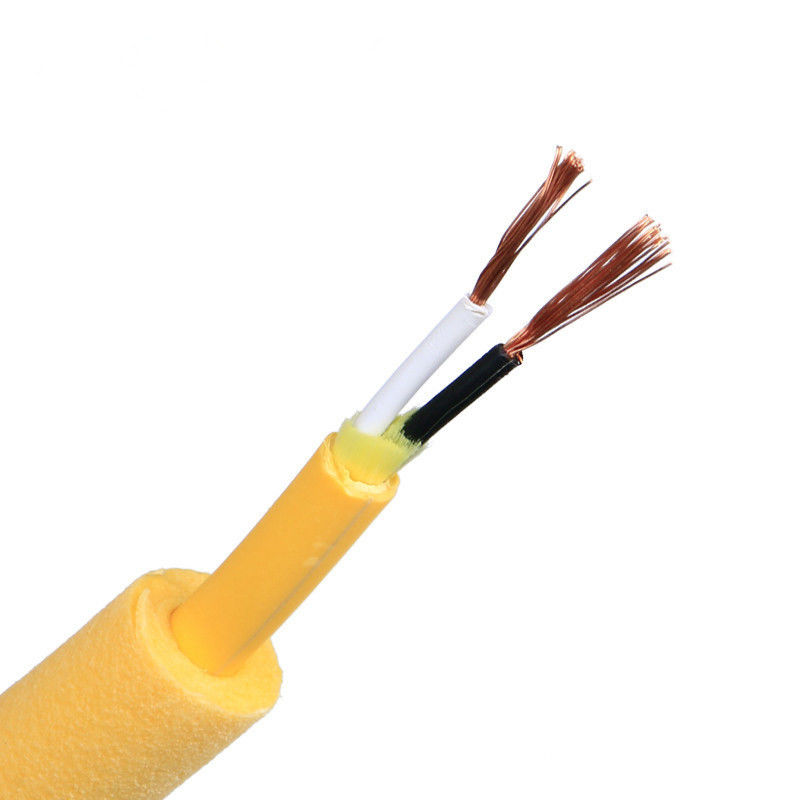

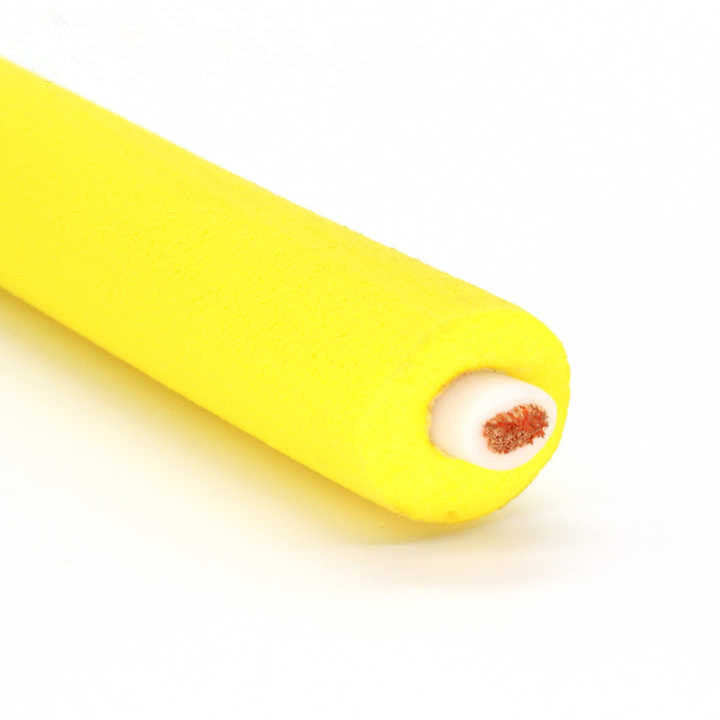

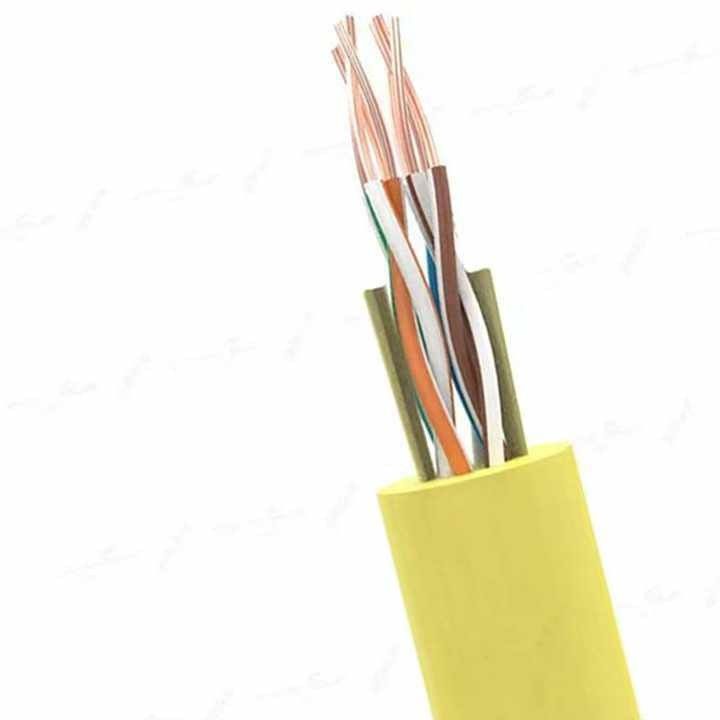

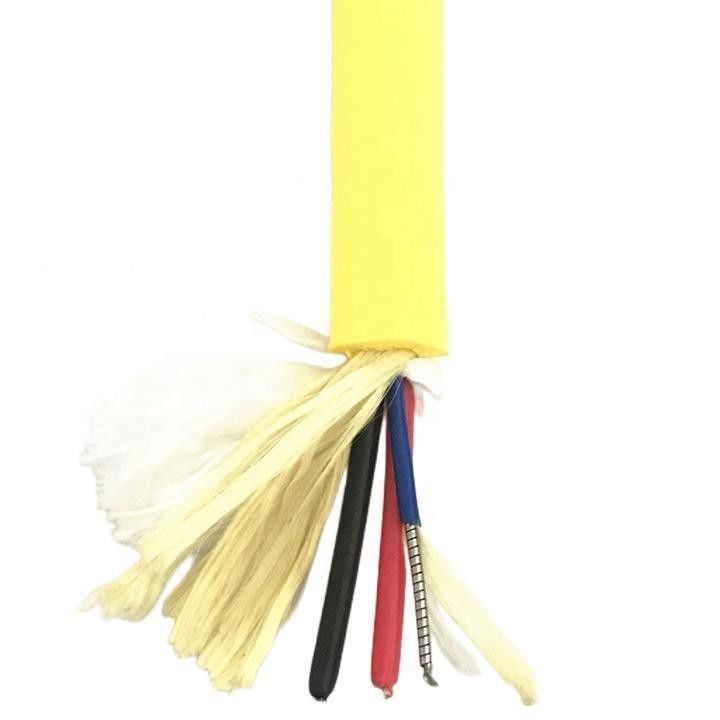

Estructura de cable flotante
| Componente |
Especificación |
| Conductor |
Múltiples hilos de alambre de cobre desnudo libre de oxígeno (cable estañado disponible bajo pedido), que cumple con los estándares VDE 0295 clase 6/IEC 60228 clase 6 |
| Aislamiento |
Mezcla especial de PVC modificado/HDPE/TPEE/TPE/ETFE y otros materiales |
| Componentes integrados |
Opcional: fibra óptica, cable de alimentación, cable de señal, cable de vídeo, cable de red, conducto de aire |
| Componentes de tracción |
Opcional: cable de acero extensible o fibra de Kevlar |
| Reforzamiento |
Capa de refuerzo compuesta de Kevlar |
| Blindaje |
Opcional: blindaje trenzado de alambre estañado de alta resistencia a la flexión para una protección superior contra interferencias electromagnéticas |
| Vaina |
Espuma de poliuretano PUR especial, resistente a la corrosión y a la hidrólisis. Colores personalizados disponibles |
Especificaciones técnicas
| Voltaje de trabajo |
0,6/1 kV y menos |
| Voltaje de prueba |
2500V |
| Resistencia de aislamiento |
≥20MΩ/km (20℃) |
| Radio de curvatura |
Instalación móvil: 7,5×D
Instalación fija: 4×D |
| Temperatura de trabajo |
-40 ℃ a +90 ℃ |
| Cumplimiento ambiental |
Cumple con RoHS, sin sustancias nocivas |
| Compatibilidad electromagnética |
Cumple con la directiva EMC |
| Propiedades retardantes de llama |
Norma de prueba VDE 0472-804 Parte B, IEC 60332-1 |
El cable utiliza un material de funda flexible especial (colores seleccionables por el cliente) con una vida útil de flexión superior a 6 millones de ciclos sin rotura de la funda.
Las características clave de rendimiento incluyen flexibilidad excepcional, resistencia al desgaste, resistencia al aceite, resistencia a ácidos y álcalis, resistencia a la tracción, propiedades impermeables superiores y excelente rendimiento antienvejecimiento. La gravedad específica del cable está diseñada para ser infinitamente cercana a la del agua, lo que le permite flotar en la superficie.
| Marca |
ENLACE |
Sección transversal (mm²) |
0,01-500 mm² |
| Calibre de cable (AWG) |
[p. ej., 24 AWG, 28 AWG] |
Conductor |
Cobre estañado/cobre desnudo, según los requisitos del cliente. |
| Material aislante |
PVC/TPU/caucho de silicona/PE/PP/XLPE/Nylon/otros |
Material de la chaqueta |
[PVC/PU/Caucho/Trenza/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[p. ej., 1 m, 3 pies, 5 m ±5 % de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/Sin blindaje/Escudo trenzado] |
| Impedancia |
[p. ej., 75 Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máx. 20 caracteres] |
| Radio de curvatura |
[p. ej., ≥5× diámetro del cable] |
Clasificación actual |
[por ejemplo, 5A] |
| Clasificación de voltaje |
[por ejemplo, 30 VCA/CC] |
Material del conector |
[Chapado en oro/Niquelado/Latón/etc.] |
| Conectores |
[p. ej., USB tipo C, conector de 3,5 mm, RJ45] |
Chaqueta |
CAUCHO XLPE o PE o PVC |
| El tiempo de entrega |
7-14 días después de confirmar el pedido |
Bandera |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos-70 ℃ a 350 ℃ (-70 ℃ ~ 350 ℃) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de apoyo |
Cable personalizado, soluciones de extremo a extremo, que incluyen corte preciso, engarzado e instalación de terminales (especifique el material, por ejemplo, chapado en cobre/niquelado). |
Laboratorio Independiente•Equipo de prueba completo•Control de calidad total
Probamos cada producto según estándares estrictos para garantizar una calidad superior y un rendimiento confiable.
|
No.
|
Artículo de prueba
|
Condición de prueba
|
Requisito de prueba
|
Datos de prueba
|
Resultado
|
|
1
|
Inspección de estructuras
|
1. Cumplir con la tabla de tamaños de cables2. Espesor mínimo ≥ 80% del espesor medio
|
Cumplir con la tabla de tamaños de cables.
|
Consulte el registro de prueba
|
Aprobar
|
|
2
|
Choque térmico
|
Enrolle la muestra en una varilla de hierro de tamaño específico, colóquela en un horno de envejecimiento a una temperatura especificada durante 1 hora, enfríe la muestra a temperatura ambiente durante al menos 30 minutos y luego observe la muestra.
|
Sin grietas en la superficie de la muestra.
|
Sin grietas
|
Aprobar
|
|
3
|
Deformación por calor
|
1. Mida el espesor de la muestra (marque la posición de medición)2. Coloque la muestra y el dispositivo de prueba en un horno de envejecimiento para precalentarlos a la temperatura especificada durante 1 hora3. Coloque la muestra bajo la columna de presión del dispositivo de prueba durante 1 hora4. Vuelva a medir el espesor de la muestra en la misma posición
|
1. La muestra no deberá agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50%
|
Consulte el registro de prueba
|
Aprobar
|
|
4
|
FT2
|
Aplicar una llama estándar a una altura de 125 mm una vez.
|
1. La llama no se propagará a lo largo de su longitud2. La llama no se propagará a materiales inflamables cercanos.
|
Consulte el registro de prueba
|
Aprobar
|
|
5
|
Envejecimiento
|
1. Tome cinco secciones de vaina2 de 200 mm de largo. Coloque las muestras en un horno de envejecimiento a 158 ℃ durante 168 horas3. Después de sacar las muestras, colóquelas a temperatura ambiente de 23 ± 5 ℃ durante 16 horas, luego pruebe el alargamiento a la rotura y la resistencia a la tracción.
|
1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior al envejecimiento2. Resistencia a la tracción antes del envejecimiento > 1,41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior al envejecimiento
|
Consulte el registro de prueba
|
Aprobar
|
|
6
|
Curva fría
|
Almacene la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrolle la muestra en una varilla de hierro del tamaño especificado con vueltas especificadas, complete el bobinado dentro de los 30 segundos después de sacar la muestra de la caja de baja temperatura.
|
Sin grietas en la superficie de la muestra.
|
Sin grietas
|
Aprobar
|
|
7
|
Resistencia de conductores
|
Mida la resistencia de un conductor central de un metro con un medidor de resistencia de CC
|
A 20 ℃, resistencia de 8 AWG ≤ 2,23 Ω/km
|
Consulte el registro de prueba
|
Aprobar
|
