Cable de conexión para vehículo eléctrico de silicona y caucho con blindaje de aluminio y Mylar de 1500V
Haga clic para explorar nuestros productos más populares. Gozan de gran popularidad en todo el mundo con un rendimiento estable y entrega rápida.
Linke cable technology (DongGuan) Co. Ltd. se concentra en I+D y
proporciona soluciones profesionales para cables y alambres, especialmente para
clientes de diferentes industrias. Incluye:
Cable para robot humanoide,
Cable de alimentación/datos de IA,
Cable semiconductor/cable de automatización industrial,
Cable sensor,
Cable de nueva energía,
Cable de belleza médica,
Cable de alambre UL,
Linke Cable tiene capacidades de desarrollo de productos y capacidades técnicas diversificadas para respaldar las necesidades diversificadas de los clientes. Hemos obtenido las siguientes autorizaciones de producto: UL 758, CCC, RoHs, REACH, CE; Hemos
obtenido el siguiente sistema de gestión de calidad: ISO 9001-2015 (Todos los productos); ISO 13485
(Aparatos e instrumentos médicos), IATF 16949 (Industria automotriz)
Laboratorio Independiente • Equipo de Pruebas Completo • Control de Calidad Total
Probamos cada producto con estrictos estándares para garantizar una calidad superior y un rendimiento fiable.
Operamos un laboratorio independiente de pruebas de calidad con instalaciones de prueba completas y procedimientos estandarizados. Nuestro conjunto completo de estándares de prueba de productos cubre todos los indicadores clave de rendimiento y seguridad. A través de una inspección sistemática y rigurosa, controlamos eficazmente la calidad del producto, reducimos los riesgos y le proporcionamos productos seguros, estables y de alta calidad en los que puede confiar.
No.
| Elemento de prueba |
Condición de prueba |
Requisito de prueba |
Datos de prueba |
Resultado |
1 |
| Inspección de estructura |
1. Cumplir con la tabla de tamaño de alambre2. Espesor mínimo ≥ 80% del espesor promedio |
Cumplir con la tabla de tamaño de alambre |
Referir al registro de prueba |
Aprobado |
Marca |
| Choque térmico |
Enrollar la muestra en una varilla de hierro de tamaño especificado, colocarla en un horno de envejecimiento a la temperatura especificada durante 1 hora, enfriar la muestra a temperatura ambiente durante al menos 30 minutos, luego observar la muestra |
Sin grietas en la superficie de la muestra |
Sin grietas |
Aprobado |
Marca |
| Deformación por calor |
1. Medir el espesor de la muestra (marcar la posición de medición)2. Colocar la muestra y el accesorio de prueba en un horno de envejecimiento para precalentamiento a la temperatura especificada durante 1 hora3. Colocar la muestra bajo la columna de presión del accesorio de prueba durante 1 hora4. Volver a medir el espesor de la muestra en la misma posición |
1. La muestra no debe agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50% |
Referir al registro de prueba |
Aprobado |
Marca |
| 133/0.20BS |
Aplicar una llama estándar a una altura de 125 mm una vez |
1. La llama no debe propagarse a lo largo de su longitud2. La llama no debe extenderse a materiales inflamables cercanos |
Referir al registro de prueba |
Aprobado |
Marca |
| Envejecimiento |
1. Tomar cinco secciones de 200 mm de largo de la funda2. Colocar las muestras en un horno de envejecimiento a 158°C durante 168 horas3. Después de retirar las muestras, colocarlas a temperatura ambiente 23±5°C durante 16 horas, luego probar el alargamiento a la rotura y la resistencia a la tracción |
1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior2. Resistencia a la tracción antes del envejecimiento > 1.41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior |
Referir al registro de prueba |
Aprobado |
Marca |
| 190/0.20BS |
Almacenar la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrollar la muestra en una varilla de hierro de tamaño especificado con vueltas especificadas, completar el enrollado en 30 segundos después de sacar la muestra de la caja de baja temperatura |
Sin grietas en la superficie de la muestra |
Sin grietas |
Aprobado |
Marca |
| Resistencia del conductor |
Medir la resistencia del conductor central de un metro con un medidor de resistencia de CC |
A 20°C, resistencia de 8 AWG ≤ 2.23 Ω/km |
Referir al registro de prueba |
Aprobado |
Marca |
| LINKE |
Sección transversal (mm²) |
0.01-500mm² |
Calibre del alambre (AWG) |
| [por ejemplo, 24 AWG, 28 AWG] |
Conductor |
Conductor de cobre clase 5 |
Material de aislamiento |
| PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la cubierta |
[PVC/PU/Caucho/Trenzado/etc.] |
Certificaciones |
| RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[por ejemplo, 1m, 3 pies, 5m ±5% de tolerancia] |
Tipo de cable |
| [Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/No blindado/Blindaje trenzado] |
Impedancia |
| [por ejemplo, 75 Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
Radio de curvatura |
| [por ejemplo, ≥5× diámetro del cable] |
Corriente nominal |
[por ejemplo, 5A] |
Tensión nominal |
| [por ejemplo, 30V CA/CC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
Conectores |
| [por ejemplo, USB tipo C, Jack de 3,5 mm, RJ45] |
Cubierta |
XLPE o PE o PVC GOMA |
Tiempo de entrega |
| 7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
Temperatura |
| Menos 70°C a 350°C (-70°C ~ 350°C) |
Paquete |
Rollo/caja/placa/Personalizado |
Servicios de soporte |
| cable personalizado, soluciones integrales, que incluyen corte preciso, crimpado e instalación de terminales (especificar material, por ejemplo, cobre/chapado en níquel) |
Especificaciones del producto |
Artículo del producto
| Cable EV-XLPE |
País de origen |
| China |
Especificación de producción |
| Personalizable según los requisitos |
Material de aislamiento |
| XLPE |
Normas |
| -40°C a +125°C |
Opciones de color |
| Negro o personalizado |
Tensión nominal (U0/U) |
| 1500V |
Especificaciones técnicas |
Tamaño (mm²)
| Construcción (No./mm) |
Diámetro (mm) |
Resistencia del conductor (Ω/KM) |
Diámetro (mm) |
Resistencia del conductor (Ω/KM) |
4 |
| 133/0.20BS |
2.80 |
0.80 |
5.00±0.20 |
≤4.70 |
6 |
| 190/0.20BS |
3.40 |
0.80 |
5.00±0.20 |
≤3.10 |
10 |
| 259/0.20BS |
4.50 |
1.00 |
6.50±0.30 |
≤1.82 |
16 |
| 323/0.20BS |
5.70 |
1.20 |
8.10±0.30 |
≤1.16 |
25 |
| 513/0.20BS |
7.20 |
1.40 |
11.30±0.40 |
≤0.743 |
35 |
| 798/0.20BS |
8.50 |
1.40 |
11.30±0.40 |
≤0.527 |
50 |
| 1121/0.20BS |
10.50 |
1.60 |
13.70±0.50 |
≤0.368 |
70 |
| 1596/0.20BS |
12.50 |
1.80 |
16.00±0.50 |
≤0.259 |
95 |
| 2257/0.20BS |
14.80 |
2.00 |
18.80±0.70 |
≤0.196 |
120 |
| 1887/0.254BS |
16.50 |
2.20 |
20.80±0.70 |
≤0.153 |
Aplicaciones de cables de alta tensión para vehículos eléctricos |
Las líneas de alta tensión para vehículos eléctricos están diseñadas para conectar puertos de carga, baterías, interiores de baterías, motores y equipos de almacenamiento de energía de baterías. Estos cables sirven como portadores de transmisión de energía en entornos automotrices exigentes, requiriendo características de rendimiento excepcionales.
Especificaciones del cable
Modelo
| Cable de alta tensión para VE |
Conductor |
| Conductor de cobre clase 5 |
Número de núcleos |
| Mononúcleo |
Tipo de conductor |
| Trenzado |
Aislamiento |
| XLPE |
Normas |
| XLPE |
Normas |
| BS EN 50618:2014 |
Tensión CC |
| 1.5 KV |
Tensión CA |
| 1.0/1.0 KV |
Rango de tamaño del conductor |
| 4-150 mm² |
Opciones de color |
| Negro o personalizado |
Temperatura de funcionamiento |
| -40°C a +150°C |

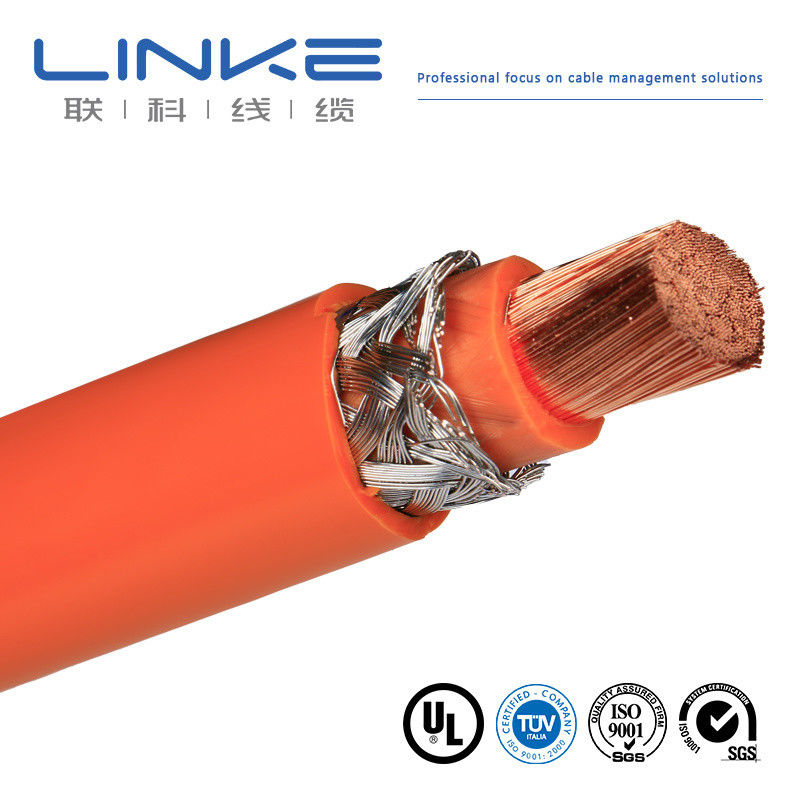

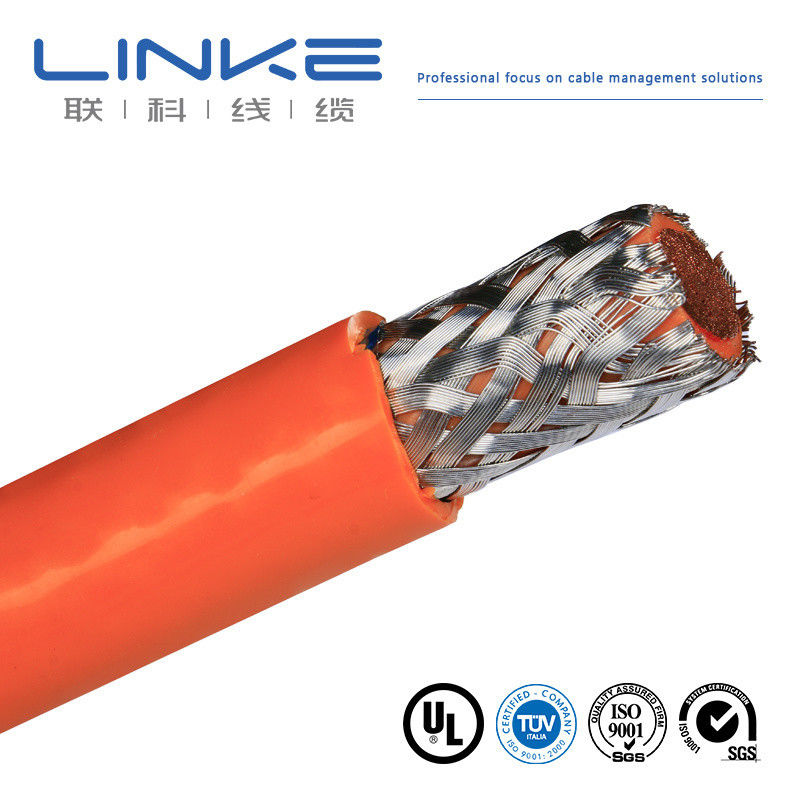

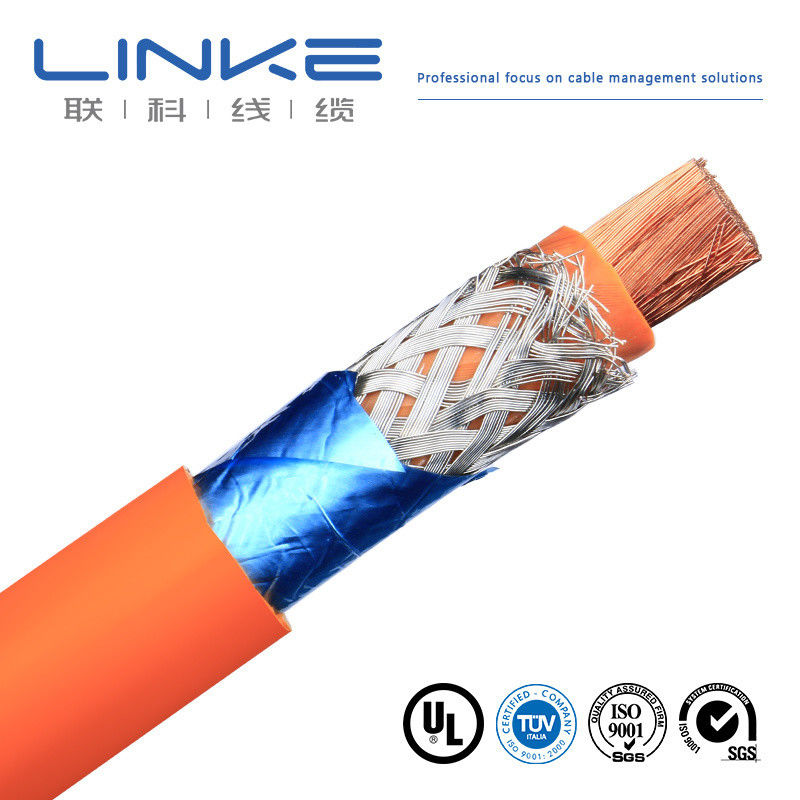

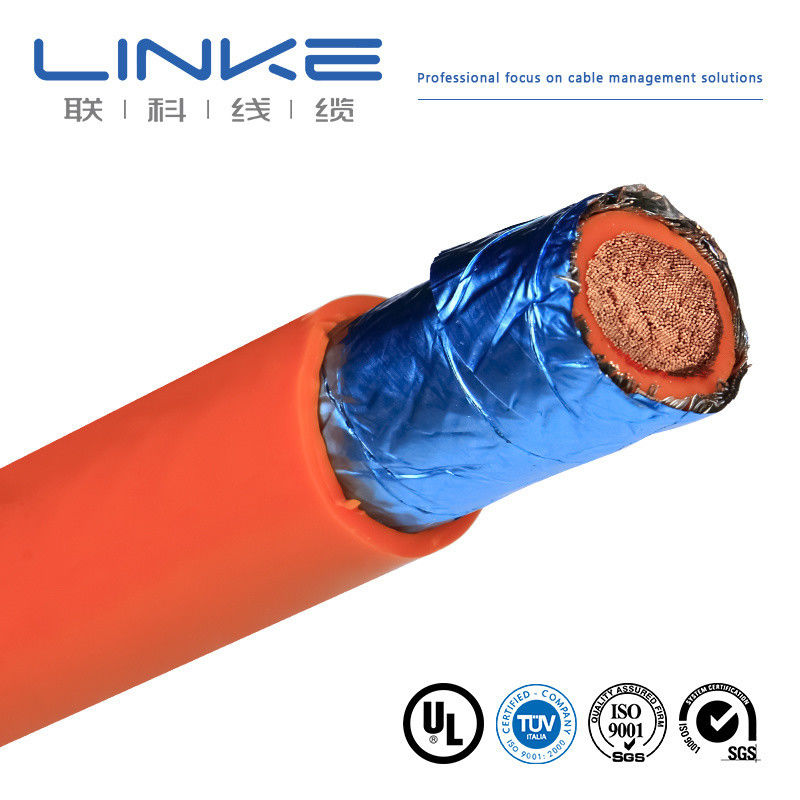

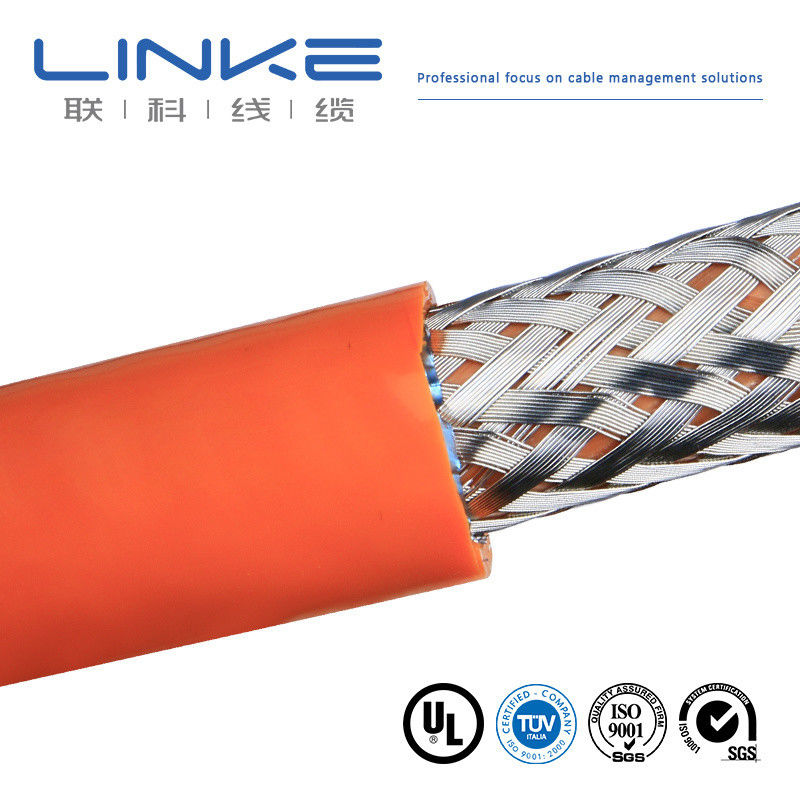

Imágenes del producto |
Capacidades de la empresa
Nuestro equipo dedicado incluye:
Departamento de I+D:
- 6 ingenieros con más de 10 años de experiencia en cables y alambresControl de calidad:
- 10 inspectores que garantizan una calidad del 100% desde los materiales hasta el envíoPersonal de producción:
- Más de 50 profesionales de fabricación experimentadosCertificaciones de calidad
Nuestros productos cumplen con las siguientes normas internacionales:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de cableado de electrodomésticos
Cable unipolar con aislamiento de PVC extruido, clasificado 105°C, 1000V, Clase I, Grupo A, B o AB, FT1 y/o FT2
Cable con cubierta no integral de PVC extruido, clasificado 105°C, 1000V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Cable con cubierta no integral de TPU extruido, clasificado 80°C, 300V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Preguntas frecuentes
1. ¿Son ustedes un fabricante o una empresa comercial?
Somos un fabricante profesional con control total sobre los procesos de producción. Damos la bienvenida a visitas a la fábrica y ofrecemos transporte desde Shenzhen.
2. ¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras se proporcionan de forma gratuita, y los nuevos clientes son responsables de los gastos de mensajería.
3. ¿Cuál es su cantidad mínima de pedido?
El MOQ estándar es de 100 m. Debido al peso del cable, recomendamos pedir cantidades adecuadas para optimizar los costos de flete, siendo el transporte marítimo la opción más económica.
4. ¿Puedo obtener un descuento?
Los descuentos están disponibles según la cantidad del pedido y pueden incluir consideraciones de flete.
5. ¿Su empresa acepta producción OEM?
Sí, ofrecemos servicios OEM que incluyen la marca de la empresa en los productos y tarjetas de calidad personalizadas.
