Cable industrial de cobre de alto rendimiento con cubierta de PVC diseñado para aplicaciones robóticas y de transmisión de datos de alta flexibilidad, con soluciones de cableado de comunicación personalizables.
Especificaciones de rendimiento
- Supera los estándares ANSI/TIA-568.2-D Categoría 6A e ISO/IEC 11801 Clase EA
- Cumple con el estándar YD/T 1019
- Ancho de banda: ≥500 MHz
- Soporta 10G Base-T con compatibilidad retroactiva para sistemas CAT6 y CAT5e
Parámetros técnicos y características
- Calibre del cable: 23AWG
- Material del conductor: Cobre libre de oxígeno 99.99%
- Material aislante: Polietileno de alta densidad (HDPE)
- Material de la cubierta exterior: PVC (LSZH libre de halógenos de baja emisión de humos opcional)
- Opciones personalizables: CM/CMR/CMP disponibles
- Diámetro exterior del cable: 7.8±0.5mm
- Estructura del núcleo: Núcleo de quilla cruzada
- Color de la cubierta: Personalizable
- Peso bruto: 17.9Kg
- Fuerza de tracción máxima: 110N
- Temperatura de instalación: 0°C a +50°C
- Temperatura de funcionamiento: -20°C a +60°C

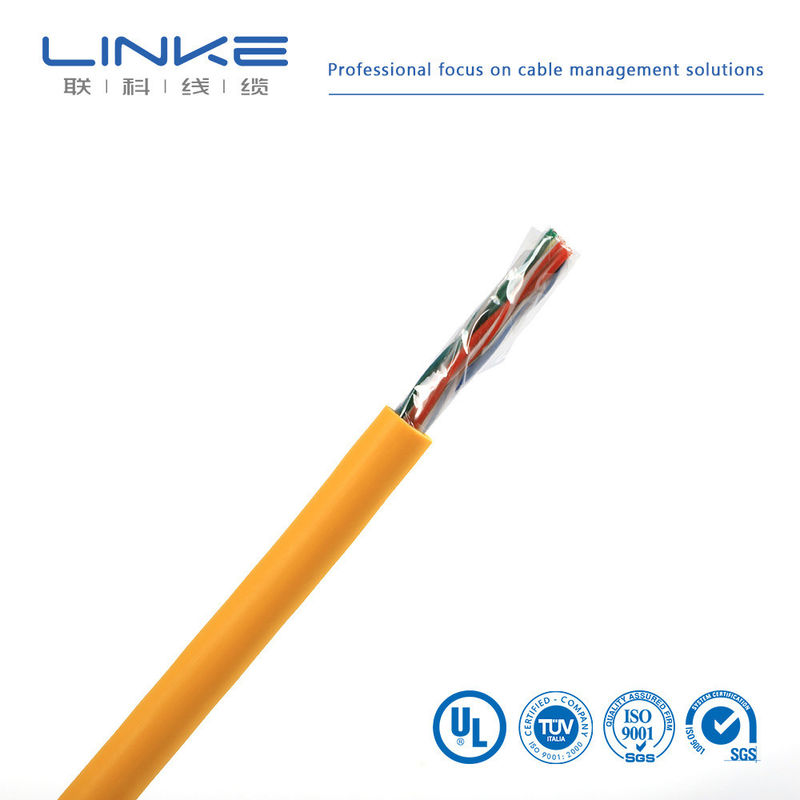

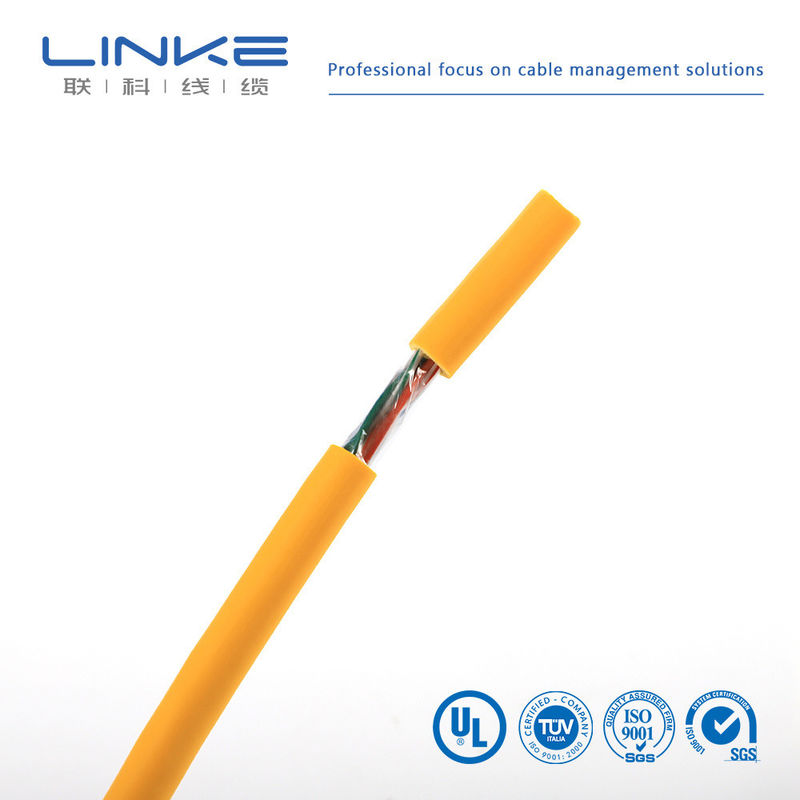

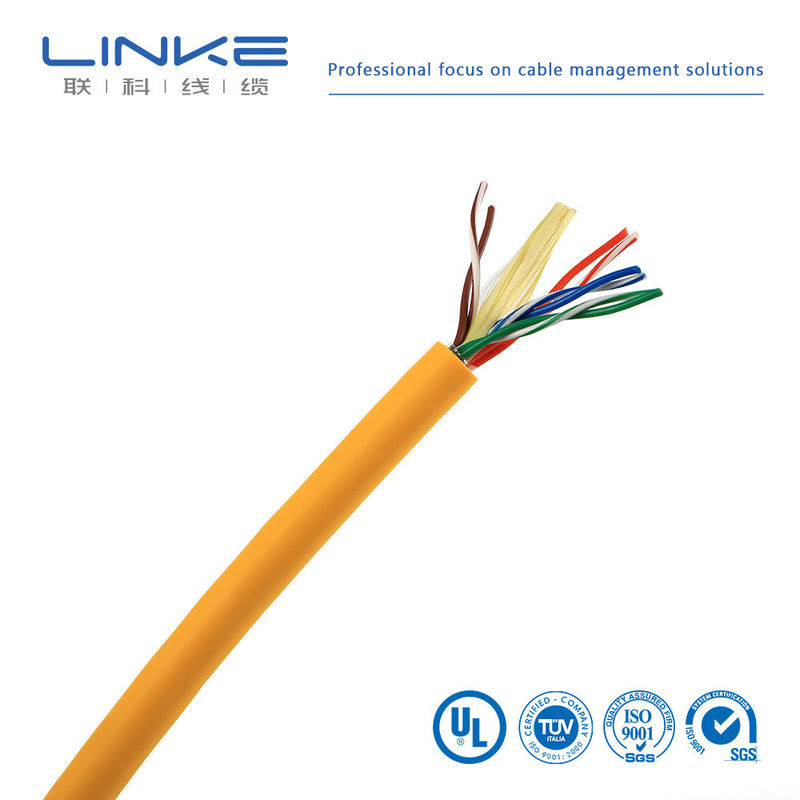

Imágenes del producto
Cables de conexión UTP de red
Nuestros cables de conexión UTP cuentan con conectores modulares de alto rendimiento con diseño antienganche para proteger los clips de bloqueo del conector RJ45 durante la instalación.
Cables de conexión UTP de red CAT5e
| Tipo de cable |
Cat5e Antienganche |
| Tipo de apantallamiento |
No apantallado (U/UTP) |
| Cubierta del cable |
PVC CM (Redondo) |
| Longitud |
3 pies (0.9m) Incluyendo conectores |
| Soporte de velocidad de datos |
10/100/1000Base-T |
| Ancho de banda estándar |
100MHz |
| Tipo de conductor |
Cobre desnudo puro trenzado |
| Conectores |
RJ45 (Macho) |
| Calibre (AWG) |
24 (7/0.20mm) |
| Diámetro exterior del cable |
5.5± 0.4mm |
| Compatibilidad PoE |
PoE/PoE+ |
| Esquema de cableado |
T568B, Recto |
| Temperatura de funcionamiento |
-20°C a +75°C (-4°F a 167°F) |
| Temperatura de instalación |
-10°C a +50°C (14°F a 122°F) |
Cables de conexión UTP de red CAT6
| Tipo de cable |
Cat6 Antienganche |
| Tipo de apantallamiento |
No apantallado (U/UTP) |
| Cubierta del cable |
PVC CM (Redondo) |
| Longitud |
3 pies (0.9m) Incluyendo conectores |
| Soporte de velocidad de datos |
1000Base-T y máximo hasta 10GBase-T |
| Ancho de banda estándar |
250MHz |
| Tipo de conductor |
Cobre desnudo puro trenzado |
| Conectores |
RJ45 (Macho) |
| Calibre (AWG) |
24 (7/0.20mm) |
| Diámetro exterior del cable |
6.1 ± 0.4mm |
| Compatibilidad PoE |
PoE/PoE+ |
| Esquema de cableado |
T568B, Recto |
| Temperatura de funcionamiento |
-20°C a +75°C (-4°F a 167°F) |
| Temperatura de instalación |
-10°C a +50°C (14°F a 122°F) |
Parámetros mecánicos
| Parámetro |
PVC |
LSZH Libre de humos y halógenos |
| Resistencia a la tracción antes del envejecimiento |
≥13.5Mpa |
≥10.0Mpa |
| Elongación antes del envejecimiento |
≥150% |
≥125% |
| Tiempo de envejecimiento |
100°C * 24 horas * 7 días |
| Resistencia a la tracción después del envejecimiento |
≥12.5Mpa |
≥8Mpa |
| Elongación después del envejecimiento |
≥125% |
≥100% |
| Doblado en frío (-20±2°C * 4 horas) |
8 veces el diámetro exterior del cable sin agrietarse |
Parámetros eléctricos
| Diferencia de retardo de transmisión |
≤25ns / 100m |
| Velocidad de transmisión |
74% |
| Capacitancia desequilibrada a tierra |
Máximo 330pf / 100m |
| Resistencia CC |
Máximo 9.5Ω / 100m |
| Desequilibrio de resistencia CC |
Máximo 2% |
Perfil del fabricante
Linke Cable Technology Co., Ltd es un fabricante líder de cables en China con más de 10 años de experiencia en I+D, producción y comercialización de soluciones de cables y alambres.
Nos especializamos en proporcionar soluciones de cables personalizadas que incluyen cables de carga para vehículos eléctricos, cables médicos, cables de silicona, cables de resorte, cables trenzados, cables de remolque, cables UL, cables automotrices y más para mercados globales.
| Marca |
LINKE |
Sección transversal (mm²) |
0.01-500mm² |
| Calibre del cable (AWG) |
[Ej., 24AWG, 28AWG] |
Conductor |
Cobre estañado / cobre desnudo, según los requisitos del cliente |
| Material aislante |
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la cubierta |
[PVC/PU/Caucho/Trenza/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[Ej., 1m, 3 pies, 5m ±5% de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Apantallamiento |
[Apantallado/No apantallado/Apantallamiento trenzado] |
| Impedancia |
[Ej., 75Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
| Radio de curvatura |
[Ej., ≥5× diámetro del cable] |
Corriente nominal |
[Ej., 5A] |
| Tensión nominal |
[Ej., 30V CA/CC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[Ej., USB Tipo-C, Jack de 3.5mm, RJ45] |
Cubierta |
XLPE o PE o GOMA PVC |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| Temperatura |
Menos 70°C a 350°C (-70°C ~ 350°C) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de soporte |
multicolumn {3}{l}{cable personalizado, soluciones integrales, incluyendo corte preciso, crimpado e instalación de terminales (especificar material, ej., chapado en cobre/níquel) |
|
|
|
No.
|
Elemento de prueba
|
Condición de prueba
|
Requisito de prueba
|
Datos de prueba
|
Resultado
|
|
1
|
Inspección de estructura
|
1. Cumplir con la tabla de tamaño de cable2. Espesor mínimo ≥ 80% del espesor promedio
|
Cumplir con la tabla de tamaño de cable
|
Consultar registro de prueba
|
Aprobado
|
|
2
|
Choque térmico
|
Enrollar la muestra en una varilla de hierro de tamaño especificado, colocarla en un horno de envejecimiento a la temperatura especificada durante 1 hora, enfriar la muestra a temperatura ambiente durante al menos 30 minutos, luego observar la muestra
|
Sin grietas en la superficie de la muestra
|
Sin grietas
|
Aprobado
|
|
3
|
Deformación por calor
|
1. Medir el espesor de la muestra (marcar la posición de medición)2. Colocar la muestra y el accesorio de prueba en un horno de envejecimiento para precalentamiento a la temperatura especificada durante 1 hora3. Colocar la muestra bajo la columna de presión del accesorio de prueba durante 1 hora4. Volver a medir el espesor de la muestra en la misma posición
|
1. La muestra no debe agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50%
|
Consultar registro de prueba
|
Aprobado
|
|
4
|
FT2
|
Aplicar una llama estándar a una altura de 125 mm una vez
|
1. La llama no debe propagarse a lo largo de su longitud2. La llama no debe extenderse a materiales inflamables cercanos
|
Consultar registro de prueba
|
Aprobado
|
|
5
|
Envejecimiento
|
1. Tomar cinco secciones de cubierta de 200 mm de largo2. Colocar las muestras en un horno de envejecimiento a 158°C durante 168 horas3. Después de sacar las muestras, colocarlas a temperatura ambiente 23±5°C durante 16 horas, luego probar la elongación a la rotura y la resistencia a la tracción
|
1. Elongación antes del envejecimiento ≥ 300%, elongación después del envejecimiento ≥ 80% de la anterior2. Resistencia a la tracción antes del envejecimiento > 1.41kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior
|
Consultar registro de prueba
|
Aprobado
|
|
6
|
Doblado en frío
|
Almacenar la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrollar la muestra en una varilla de hierro de tamaño especificado con vueltas especificadas, completar el enrollado en 30 segundos después de sacar la muestra de la caja de baja temperatura
|
Sin grietas en la superficie de la muestra
|
Sin grietas
|
Aprobado
|
|
7
|
Resistencia del conductor
|
Medir la resistencia de un conductor de un metro con un medidor de resistencia CC
|
A 20°C, resistencia de 8AWG ≤ 2.23Ω/km
|
Consultar registro de prueba
|
Aprobado
|
Certificaciones y estándares
Nuestros productos cumplen con rigurosos estándares de calidad y cuentan con numerosas certificaciones:
Certificaciones UL
Conductor único, aislamiento termoplástico: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Múltiples conductores, aislamiento termoplástico
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Certificaciones adicionales: ISO9001, ISO13485, TS16949, Material de cableado para electrodomésticos CNR
Preguntas frecuentes
¿Son ustedes un fabricante o una empresa comercial?
Somos un fabricante profesional que controla todos los aspectos de la producción de principio a fin. Damos la bienvenida a visitas a nuestras instalaciones en Shenzhen.
¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para evaluación. Se espera que los nuevos clientes paguen los costos de mensajería.
¿Cuál es su cantidad mínima de pedido?
Normalmente 100m. Debido al peso del cable, recomendamos pedir cantidades adecuadas para optimizar los costos de flete. Se recomienda el transporte marítimo para pedidos más grandes.
¿Puedo obtener un descuento?
Los descuentos están disponibles según la cantidad del pedido. Póngase en contacto con nosotros para obtener detalles sobre los precios.
¿Su empresa acepta producción OEM?
Sí, ofrecemos servicios OEM que incluyen impresión personalizada de nombres de empresas y tarjetas de calidad.
