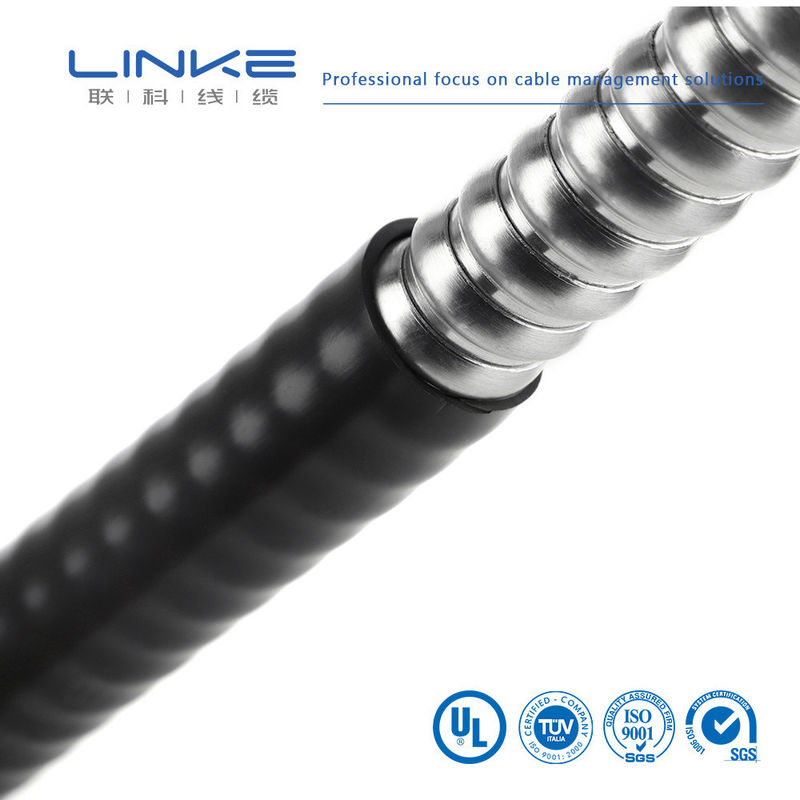

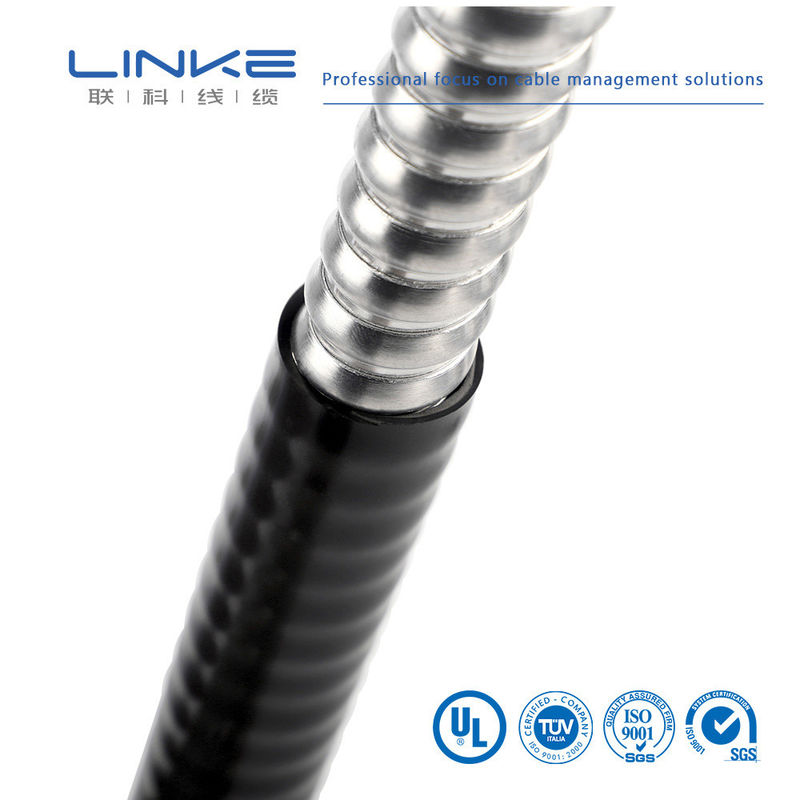

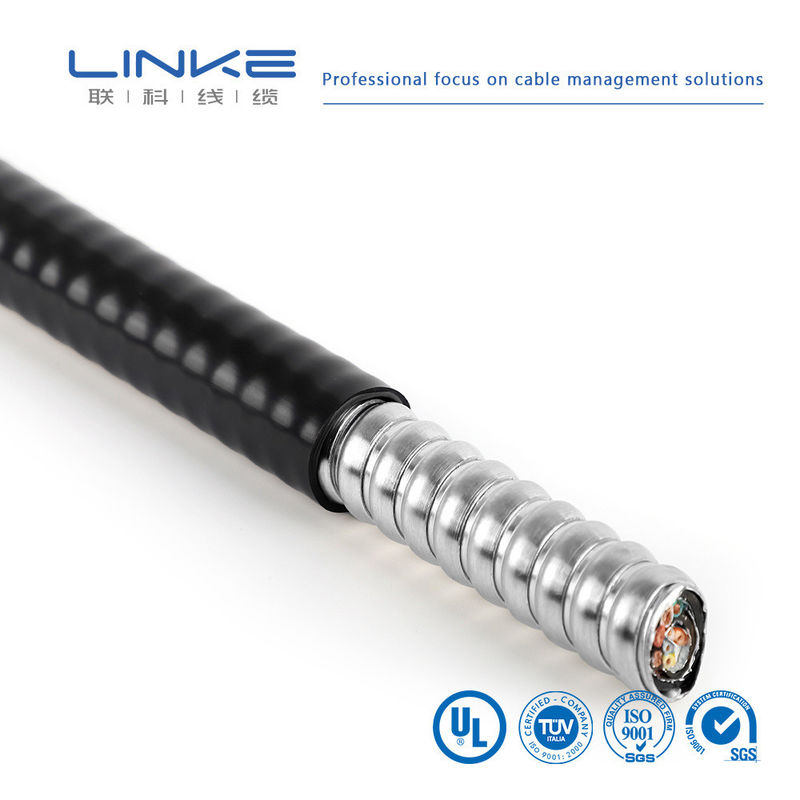

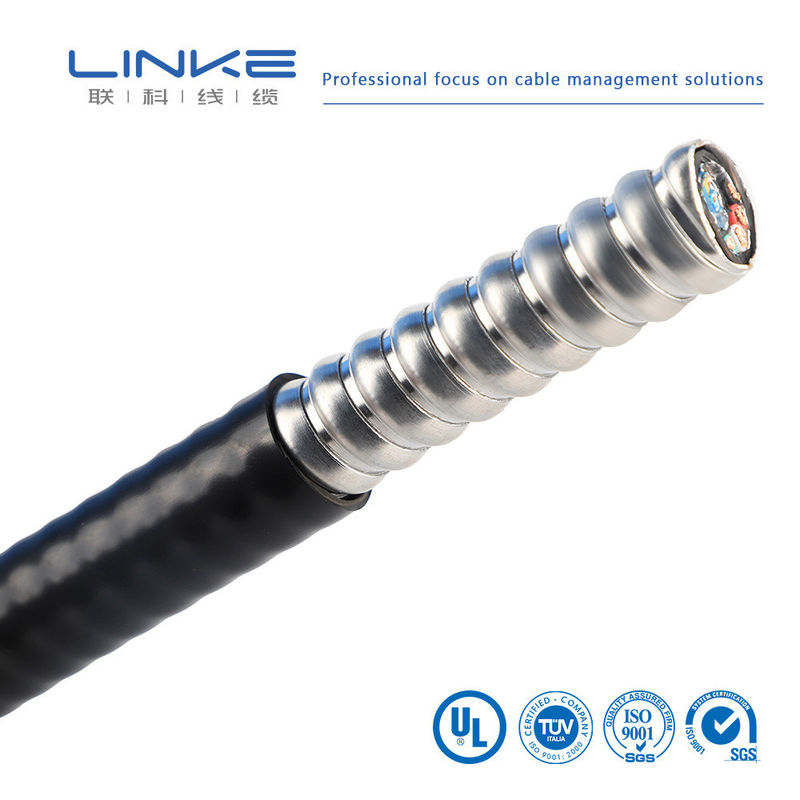

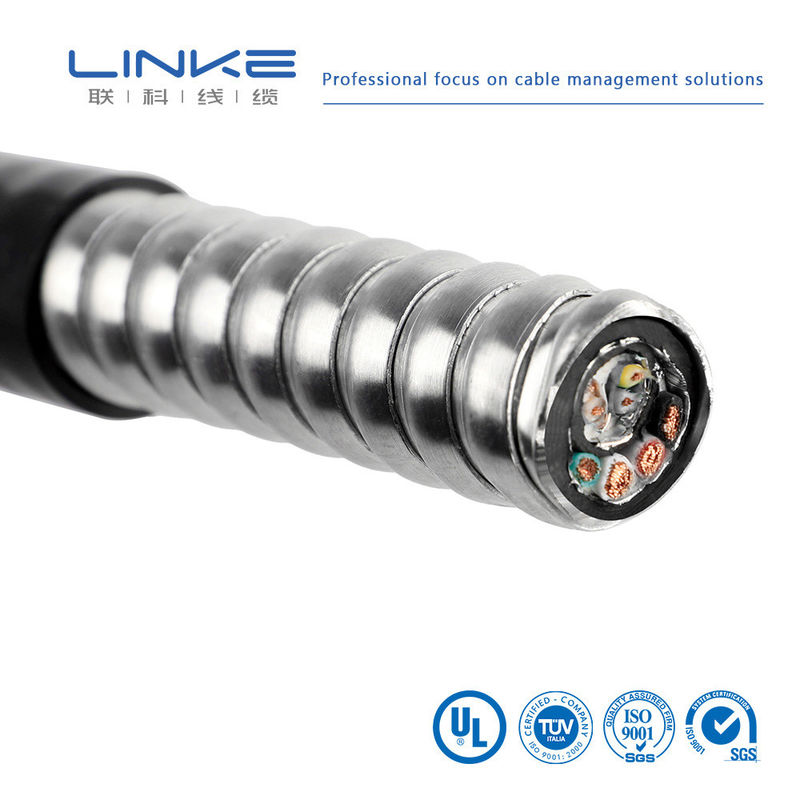

Cable de alimentación eléctrico blindado de cobre de bajo voltaje
Cable blindado industrial subterráneo con aislamiento de PVC diseñado para aplicaciones exigentes.
¿Qué es el cable blindado?
Los cables blindados, también conocidos como cables SWA (Steel Wire Armored) o AWA, son cables de alimentación robustos diseñados para uso industrial. Estos incluyen cables de alimentación unipolares y cables blindados tipo folleto de varios núcleos para la distribución de energía eléctrica.
Especificaciones del cable blindado
Conductor:Cobre o aluminio trenzado simple
Aislamiento:El polietileno reticulado (XLPE) proporciona resistencia a altas temperaturas y excelente rigidez dieléctrica.
Lecho:Capa de barrera protectora entre aislamiento y armadura.
Armadura:Armadura de acero o aluminio para protección mecánica contra tensiones externas.
Vaina:Capa protectora exterior; Las fundas negras están cargadas de carbono para mayor estabilidad a los rayos UV.
Voltaje:Clasificaciones de 600/1000 V, 6,35/11 kV y 19/33 kV
Nuestra amplia gama incluye cables armados aprobados por BASEC fabricados según los estándares británicos, europeos e internacionales, incluidos BS5467, BS6622, BS6724, BS7835, BS EN 50267, IEC 60502 y BS EN 60332-1-2.
Características especiales
- Construcción retardante de llama
- Capacidades de alto rendimiento
- Diseño de conductor multifilar
- Trenzado de precisión
- Durabilidad excepcional
- Operación energéticamente eficiente
Detalles del cable de alimentación de cobre blindado
Los cables de alimentación blindados XLPE de 1 kV-10 kV cumplen con la norma IEC 60502, con opciones para los requisitos de OEM y otras normas, incluidas BS, DIN y ASTM. La capacidad de tensión se extiende hasta 35 kV con áreas de sección transversal de hasta 400 mm2 (conductor de cobre o aluminio).
Parámetros de funcionamiento:
Temperatura de funcionamiento del conductor: 90°C continuo
Temperatura de cortocircuito: Máximo 250°C
Adecuado para tendido subterráneo con importantes variaciones de altitud, capaz de soportar fuerzas mecánicas externas y tensiones de tracción moderadas.
Instalación:Se puede instalar en ducto, bandeja o entierro directo. Siga las pautas del Código Eléctrico Local para una instalación adecuada y seguridad.
Especificaciones del tipo de cable
| Tipo |
Nombre |
Uso |
| VV, VLV |
Cable de alimentación revestido de PVC con aislamiento de PVC |
Aplicaciones en interiores, túneles y tubos. No puede soportar fuerzas mecánicas externas. |
| VY, VLY |
Cable de alimentación revestido de PE con aislamiento de PVC |
Interiores, túneles, tubos y zonas muy contaminadas. No puede soportar fuerzas mecánicas externas. |
| VV22, VLV22 |
Cable de alimentación forrado de PVC blindado con correa de acero aislada con PVC |
Aplicaciones en interiores, túneles, tubos y minería. No puede soportar fuerzas mecánicas externas. |
| VV23, VLV23 |
Cable de alimentación revestido de PE blindado con correa de acero con aislamiento de PVC |
Áreas interiores, de túneles, de tubos, mineras y muy contaminadas. No puede soportar fuerzas mecánicas externas. |
| VV32, VLV32 |
Cable de alimentación forrado de PVC blindado con alambre de acero fino aislado con PVC |
Aplicaciones interiores, subterráneas y mineras. Puede soportar fuerzas mecánicas externas. |
| VV33, VLV33 |
Cable de alimentación forrado de PE blindado con alambre de acero fino aislado con PVC |
Aplicaciones interiores y subterráneas. Puede soportar fuerzas mecánicas externas. |
| VV42, VLV42 |
Cable de alimentación forrado de PE blindado con alambre de acero grueso aislado con PVC |
Aplicaciones interiores, subterráneas y mineras. Puede soportar fuerzas mecánicas externas. |
| VV43, VLV43 |
Cable de alimentación forrado de PVC blindado con alambre de acero fino aislado con PVC |
Zonas interiores, subterráneas, mineras y muy contaminadas. Puede soportar fuerzas mecánicas externas. |
Especificaciones técnicas
| Rango de temperatura extrema: |
-40 °C a 105 °C (soporta entornos automotrices extremos) |
| Gama de cables blindados: |
0GA, 2GA, 4GA, 6GA, 8GA, 10GA, 12GA, 14GA, 15GA, 16GA, 18GA, 20GA y hilos ultra clásicos |
| Tipo de conductor: |
Trenzado 99,99% OFC (cobre libre de oxígeno), cobre estañado, aluminio recubierto de cobre |
| Material: |
Material brillante de alta calidad y respetuoso con el medio ambiente; Opciones de cobre estañado, plateado o niquelado. |
| Color del cable blindado: |
Opciones personalizadas disponibles |
| Embalaje: |
Embalaje de cartón, embalaje de palés, carretes de madera/plástico |
| Marca |
ENLACE |
Sección transversal (mm²) |
0,01-500 mm² |
| Calibre de cable (AWG) |
[p. ej., 24 AWG, 28 AWG] |
Conductor |
Cobre estañado/cobre desnudo, según los requisitos del cliente. |
| Material aislante |
PVC/TPU/caucho de silicona/PE/PP/XLPE/Nylon/otros |
Material de la chaqueta |
[PVC/PU/Caucho/Trenza/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[p. ej., 1 m, 3 pies, 5 m ±5 % de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/Sin blindaje/Escudo trenzado] |
| Impedancia |
[p. ej., 75 Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máx. 20 caracteres] |
| Radio de curvatura |
[p. ej., ≥5× diámetro del cable] |
Clasificación actual |
[por ejemplo, 5A] |
| Clasificación de voltaje |
[por ejemplo, 30 VCA/CC] |
Material del conector |
[Chapado en oro/Niquelado/Latón/etc.] |
| Conectores |
[p. ej., USB tipo C, conector de 3,5 mm, RJ45] |
Chaqueta |
CAUCHO XLPE o PE o PVC |
| El tiempo de entrega |
7-14 días después de confirmar el pedido |
Bandera |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos-70 ℃ a 350 ℃ (-70 ℃ ~ 350 ℃) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de apoyo |
multicolumna {3}{l}{cable personalizado, soluciones de extremo a extremo, que incluyen corte preciso, engarzado e instalación de terminales (especifique el material, por ejemplo, cobre/niquelado) |
|
|
Laboratorio Independiente•Equipo de prueba completo•Control de calidad total
Probamos cada producto según estándares estrictos para garantizar una calidad superior y un rendimiento confiable.
|
No.
|
Artículo de prueba
|
Condición de prueba
|
Requisito de prueba
|
Datos de prueba
|
Resultado
|
|
1
|
Inspección de estructuras
|
1. Cumplir con la tabla de tamaños de cables2. Espesor mínimo ≥ 80% del espesor medio
|
Cumplir con la tabla de tamaños de cables.
|
Consulte el registro de prueba
|
Aprobar
|
|
2
|
Choque térmico
|
Enrolle la muestra en una varilla de hierro de tamaño específico, colóquela en un horno de envejecimiento a una temperatura especificada durante 1 hora, enfríe la muestra a temperatura ambiente durante al menos 30 minutos y luego observe la muestra.
|
Sin grietas en la superficie de la muestra.
|
Sin grietas
|
Aprobar
|
|
3
|
Deformación por calor
|
1. Mida el espesor de la muestra (marque la posición de medición)2. Coloque la muestra y el dispositivo de prueba en un horno de envejecimiento para precalentarlos a la temperatura especificada durante 1 hora3. Coloque la muestra bajo la columna de presión del dispositivo de prueba durante 1 hora4. Vuelva a medir el espesor de la muestra en la misma posición
|
1. La muestra no deberá agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50%
|
Consulte el registro de prueba
|
Aprobar
|
|
4
|
FT2
|
Aplicar una llama estándar a una altura de 125 mm una vez.
|
1. La llama no se propagará a lo largo de su longitud2. La llama no se propagará a materiales inflamables cercanos.
|
Consulte el registro de prueba
|
Aprobar
|
|
5
|
Envejecimiento
|
1. Tome cinco secciones de vaina2 de 200 mm de largo. Coloque las muestras en un horno de envejecimiento a 158 ℃ durante 168 horas3. Después de sacar las muestras, colóquelas a temperatura ambiente de 23 ± 5 ℃ durante 16 horas, luego pruebe el alargamiento a la rotura y la resistencia a la tracción.
|
1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior al envejecimiento2. Resistencia a la tracción antes del envejecimiento > 1,41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior al envejecimiento
|
Consulte el registro de prueba
|
Aprobar
|
|
6
|
Curva fría
|
Almacene la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrolle la muestra en una varilla de hierro del tamaño especificado con vueltas especificadas, complete el bobinado dentro de los 30 segundos posteriores a que se saque la muestra de la caja de baja temperatura.
|
Sin grietas en la superficie de la muestra.
|
Sin grietas
|
Aprobar
|
|
7
|
Resistencia de conductores
|
Mida la resistencia de un conductor central de un metro con un medidor de resistencia de CC
|
A 20 ℃, resistencia de 8 AWG ≤ 2,23 Ω/km
|
Consulte el registro de prueba
|
Aprobar
|
Linke cable technology (DongGuan) Co. Ltd. se concentra en I+D y
Proporcionar soluciones profesionales al Cable&Wire, especialmente para el
Diferentes clientes de la industria. Contiene:
Cable de robot humanoide,
Cable de alimentación AI/cable de datos,
Cable semiconductor/cable automático industrial,
cable de sensor,
Nuevo cable de energía,
alambre de belleza médica,
cable de alambre UL,
Linke Cable tiene capacidades diversificadas de desarrollo de productos y capacidades técnicas para respaldar diversificados
necesidades del cliente. Hemos obtenido la siguiente autorización de producto:UL 758,CCC,RoHS,ALCANZAR,CE; Nosotros
han obtenido el siguiente sistema de gestión de calidad:Norma ISO 9001-2015(Todos los productos); ISO 13485
(Aparatos e instrumentos médicos.),IATF 16949(industria automotriz)
Preguntas frecuentes
¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional que gestiona su pedido desde la producción inicial hasta la entrega final. Damos la bienvenida a las visitas a nuestras instalaciones y brindamos servicio de recogida en Shenzhen.
¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras se proporcionan de forma gratuita. Los nuevos clientes son responsables de los costos de mensajería.
¿Cuál es su cantidad mínima de pedido?
La cantidad mínima de pedido suele ser de 100 m. Debido al peso del cable, recomendamos pedir cantidades adecuadas para optimizar los costos de flete. El transporte marítimo es la opción más económica.
¿Puedo obtener un descuento?
Los descuentos están disponibles según la cantidad del pedido y podemos cubrir los costos de flete para pedidos más grandes. Por favor contáctenos para precios específicos.
¿Su empresa acepta la producción OEM?
Sí, ofrecemos servicios OEM que incluyen la impresión del nombre de su empresa y tarjetas de calidad personalizadas para promocionar su marca.
Para obtener más información, no dude en contactarnos.
