Cable de cable de plomo de compensación de termopares tipo K B R S para la industria

Cable de cable de plomo de compensación de termopares tipo K B R S para la industria

Cables de termopares K B R S

cable de compensación de termopares industrial

Cables de plomo de tipo K B R S

Lugar de origen:

Guangdong, China

Nombre de la marca:

Linke

Certificación:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

Contacta con nosotros
Solicitar una cita
Detalles del producto
Modelo No.:
alambre de termopar
Tipo de enchufe:
Se aplicará la norma IEC 62196-2 (tipo 2), SAE J1772 tipo 1
Paquete de transporte:
Rollo
Marca:
enlace
Origen:
Porcelana
Código HS:
94054090
Capacidad de la fuente:
100000000
Servicio postventa:
1 año
Garantía:
1 año
Certificación:
UL;ISO9001;ISO13485;IATF16949;TPU
Amperio:
1200A
color:
Personalizado
Personalizado:
Personalizado
Muestras:
El precio de venta de los productos incluidos en la lista se fijará de acuerdo con los requisitos es
Personalización:
Disponible
Material conductor:
cobre/cobre estañado
Tipo de conductor:
alambre trenzado
Materiales exteriores:
Personalizar: PVC, PE, LSFOH, caucho de silicona
materiales aislantes:
personalizar: PVC, PE, XLPE, EPR, SIR
Presupuesto:
0,1-450 mm²
Tensión nominal:
300-600V
temperatura nominal:
-60 ± 200 ℃
Color:
Personalizar
Tipo:
Aislado
Paquete:
Por rollo
Centro:
Múltiple
Divisa:
EL DÓLAR AMERICANO$
Plazo de entrega:
7-15 días
Resaltar:

Cables de termopares K B R S

,

cable de compensación de termopares industrial

,

Cables de plomo de tipo K B R S

Pago y términos de envío
Cantidad de orden mínima
1000 metros
Precio
Negociable
Detalles de empaquetado
Según el requisito
Tiempo de entrega
7-15 días
Condiciones de pago
Adviento 30% depósito y envío después de recibir el 70% del pago final
Capacidad de la fuente
50000M/DAY
Descripción de producto

16 AWG 1 PAR TERMOPAR SÓLIDO KX PROTECCIÓN DE LÁMINA DE PVC REVESTIMIENTO DE PVC CABLE DE BANDEJA DE POTENCIA LIMITADA CABLE DE BANDEJA DE INSTRUMENTOS


Los cables de compensación de termopar también pueden denominarse cables de instrumentación, ya que se utilizan para

Medición de la temperatura del proceso. La construcción es similar al cable de instrumentación de par pero el conductor

El material es diferente. Los termopares se utilizan en procesos para detectar la temperatura y están conectados a los pirómetros.

para indicación y control. El termopar y el pirómetro se conducen eléctricamente mediante una extensión de termopar.

Cables/cables de compensación de termopar. Los conductores utilizados para estos cables de termopar deben

tienen propiedades termoeléctricas (fem) similares a las del termopar utilizado para detectar la temperatura.
Nuestra fábrica fabrica principalmente cables de compensación tipo KX, EX, JX, TX, SC/RC, KCA, KCB para termopar, y

Se utilizan en instrumentos y cables de medición de temperatura. Nuestros productos de compensación de termopar son todos

hecho cumpliendo con GB/T 4990-2010 'Alambres de aleación de extensión y cables de compensación para termopares'

(Estándar nacional chino) y también IEC584-3 'Cable de compensación de parte 3 del termopar' (Estándar internacional).
La representación de la comp. cable: código de termopar+C/X, por ejemplo, SC, KX
X: Abreviatura de extensión, significa que la aleación del cable de compensación es la misma que la aleación del termopar.
C: Abreviatura de compensación, significa que la aleación del cable de compensación tiene características similares a las de la aleación del termopar en un cierto rango de temperatura.

Código de termopar comp. Tipo comp. Nombre del cable Positivo Negativo
Nombre Código Nombre Código
S CAROLINA DEL SUR constanten de cobre 0,6 cobre proceso estadístico Constantán 0,6 SNC
R radiocontrol constanten de cobre 0,6 cobre RPC Constantán 0,6 Comité Nacional Republicano
k KCA Constantan de hierro22 Hierro KPCA constante22 KNCA
k KCB cobre-constantan 40 cobre KPCB Constantán 40 KNCB
k kx Cromel10-NiSi3 cromel10 kpx NiSi3 KNX
norte CAROLINA DEL NORTE Constantan de hierro 18 Hierro PNJ Constantán 18 NNC
norte NX NiCr14Si-NiSi4Mg NiCr14Si npx NiSi4Mg NNX
mi EX NiCr10-Constantán45 NiCr10 EPX Constantán45 ENX
j JX Constantan de hierro 45 Hierro JPX Constantán 45 JNX
t Texas cobre-constantan 45 cobre TPX Constantán 45 TNX

1.Químicodocomposición

Material Composición química (%)
Ni cr Si Minnesota Alabama
KP (cromo) 90 10


KN (alumel) 95
1-2 0,5-1,5 1-1.5

2.Propiedades físicasy propiedades mecánicas

Material

Densidad (g/cm3)

Punto de fusión(ºC)

Resistencia a la tracción (Mpa)

Resistividad de volumen (μΩ.cm)

Tasa de alargamiento (%)

KP (cromo) 8.5 1427 >490 70,6(20ºC) >10
KN (alumel) 8.6 1399 >390 29,4(20ºC) >15

3.Rango de valores EMF a diferentes temperaturas

Material Valor EMF Vs Pt(μV)
100ºC 200ºC 300ºC 400ºC 500ºC 600ºC
KP (cromo) 2816~2896 5938~6018 9298~9378 12729~12821 16156~16266 19532~19676
KN (alumel) 1218~1262 2140~2180 2849~2893 3600~3644 4403~4463 5271~5331

Valor EMF Vs Pt(μV)
700ºC 800ºC 900ºC 1000ºC 1100ºC
22845~22999 26064~26246 29223~29411 32313~32525 35336~35548
6167~6247 7080~7160 7959~8059 8807~8907 9617~9737


Cable de extensión tipo K Aislamiento de material FEP de cromel/alumel

Presupuesto

1.Estilo: cable de extensión


2.Alambre de cobre termopar


Clasificación del alambre de cobre del termopar


1. Nivel de termopar (nivel de temperatura alta). Este tipo de cable de termopar es principalmente adecuado para termopar

tipo K, J, E, T, N y L y otros instrumentos de detección de alta temperatura, sensores de temperatura, etc.


2. Nivel de cable de compensación (nivel de baja temperatura). Este tipo de cable de termopar es principalmente adecuado para compensar

Cable y cable de extensión de varios termopares de tipo S, R, B, K, E, J, T, N y L, cable calefactor, cable de control, etc.

Variedad e índice de termopar.


Variedad e índice de termopar

Variedad

Tipo

Rango de medición (°C)

NiCr-NiSi

k

-200-1300

NiCr-CuNi

mi

-200-900

Fe-CuNi

j

-40-750

Cu-CuNi

t

-200-350

NiCrSi-NiSi

norte

-200-1300
NiCr-AuFe0,07 NiCr-AuFe0,07
-270-0


3 . Dimensiones y tolerancia del cable termopar aislado de fibra de vidrio

Dimensiones / Tolerancia mm ) : 4,0+-0,25

Código de color y tolerancias de calibración inicial para cable de termopar:

Tipo de termopar Código de colores ANSI Tolerancias de calibración inicial
Aleaciones de alambre Calibración +/-
Conductor
Chaqueta Rango de temperatura Estándar
Límites
Especial
Límites
CROMEL(+) vs.
ALUMEL(-)
k Amarillo/Rojo Marrón -200°C a -110°C
-110°C a 0°C
0°C a +285°C
285°C a +1250°C
±2%
±2,2 °C
±2,2 °C
± 0,75%
±1,1 °C
± 0,4%


Código de color y tolerancia de calibración inicial para cable de extensión:

Tipo de extensión Código de colores ANSI Tolerancias de calibración inicial
Aleaciones de alambre Calibración +/-
Conductor
Chaqueta Rango de temperatura Estándar
Límites
Especial
Límites
Hierro (+) frente a Constantán (-) JX Blanco/Rojo Negro 0°C a +200°C ±2,2 °C ±1,1 °C
CROMEL (+) vs. ALUMEL (-) kx Amarillo/Rojo Amarillo 0°C a +200°C ±2,2 °C ±1,1 °C
Cobre(+) frente a Constantán(-) Texas Azul/Rojo Azul -60°C a +100°C ±1,1°C ± 0,5 °C
CROMEL(+) frente a Constantán(-) EX Púrpura/Rojo Púrpura 0°C a +200°C ±1,7°C ±1,1 °C


Propiedades físicas del PVC-PVC:

Características Aislamiento Chaqueta
Resistencia a la abrasión Bien Bien
Cortar la resistencia Bien Bien
Resistencia a la humedad Excelente Excelente
Resistencia del soldador Pobre Pobre
Temperatura de servicio

105ºC continuo

150ºC simple

105ºC continuo

150ºC simple

Prueba de llama Autoextinguible Autoextinguible


K B R S Type Thermocouple Compensation Lead Wire Cable for Industry
Conductor: alambre de cobre recocido desnudo flexible
Aislamiento:Silicona
Opción de chaqueta negra, naranja, roja o amarilla, con aislamiento simple y doble.
Tamaños SQ MM (estilo europeo): 4 mm cuadrados a 240 mm cuadrados
Tamaños AWG (estilo norteamericano): 0AWG-10AWG,
Amplio rango de temperatura: -60°C a 200°C


2,Aspecto de baja viscosidad

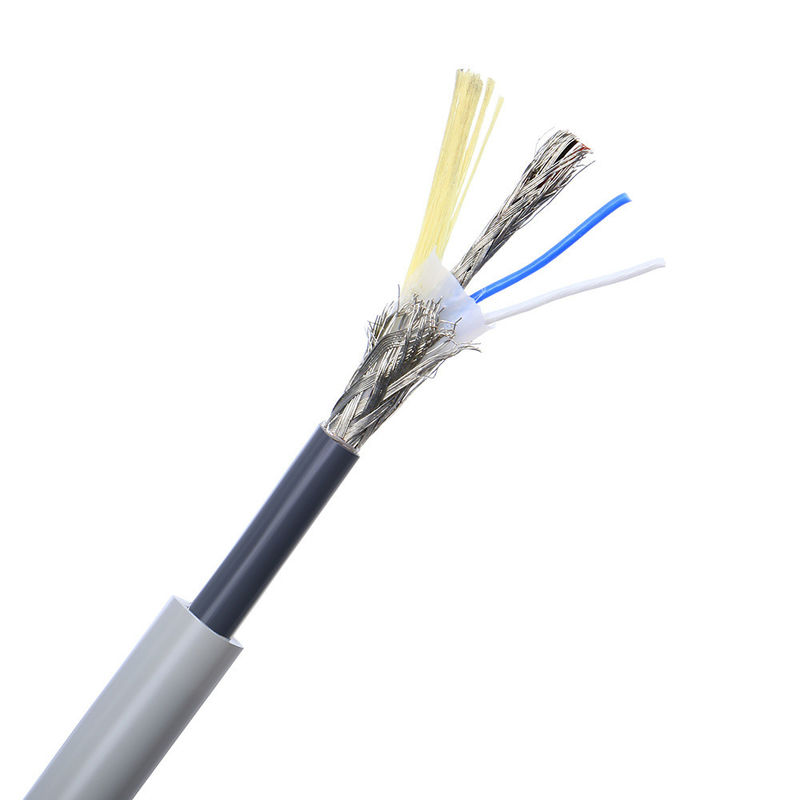

K B R S Type Thermocouple Compensation Lead Wire Cable for Industry
Conductor: alambre de cobre recocido desnudo flexible
Aislamiento:Silicona
Opción de chaqueta negra, naranja, roja o amarilla, con aislamiento simple y doble.
Tamaños SQ MM (estilo europeo): 4 mm cuadrados a 240 mm cuadrados
Tamaños AWG (estilo norteamericano): 0AWG-10AWG,
Amplio rango de temperatura: -60°C a 200°C


Cable de cable de plomo de compensación de termopares tipo K B R S para la industria

Marca ENLACE Sección transversal (mm²) 0,01-500 mm²
Calibre de cable (AWG) [p. ej., 24 AWG, 28 AWG] Conductor Cobre estañado/cobre desnudo, según los requisitos del cliente.
Material aislante PVC/TPU/caucho de silicona/PE/PP/XLPE/Nylon/otros Material de la chaqueta [PVC/PU/Caucho/Trenza/etc.]
Certificaciones RoHS/REACH/UL/CE/IP68/etc. Longitud personalizada [p. ej., 1 m, 3 pies, 5 m ±5 % de tolerancia]
Tipo de cable [Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] Blindaje [Blindado/Sin blindaje/Escudo trenzado]
Impedancia [p. ej., 75 Ω (para cables coaxiales)] Impresión/Logotipo [Texto/Etiqueta/Logotipo, máx. 20 caracteres]
Radio de curvatura [p. ej., ≥5× diámetro del cable] Clasificación actual [por ejemplo, 5A]
Clasificación de voltaje [por ejemplo, 30 VCA/CC] Material del conector [Chapado en oro/Niquelado/Latón/etc.]
Conectores [p. ej., USB tipo C, conector de 3,5 mm, RJ45] Chaqueta CAUCHO XLPE o PE o PVC
El tiempo de entrega 7-14 días después de confirmar el pedido Bandera [Negro/Blanco/Rojo/Pantone personalizado/etc.]
temperatura Menos-70 ℃ a 350 ℃ (-70 ℃ ~ 350 ℃) Paquete Rollo/caja/placa/Personalizado
Servicios de apoyo Cable personalizado, soluciones de extremo a extremo, que incluyen corte preciso, engarzado e instalación de terminales (especifique el material, por ejemplo, chapado en cobre/niquelado).

Perfil de la empresa:

El fabricante de alambres y cables Linke Cable Technology Co., Ltd es un proveedor líder de cables en China. En los últimos 10 años,

Linke Cable se ha centrado en I+D, producción y comercialización de alambres y cables. Linke proporciona varios cables y personalizados

Soluciones de cable para todo el mundo. Estamos especializados en cables de carga para vehículos eléctricos, cables médicos, cables de silicona, cables de resorte,

cable trenzado, cable de remolque, cable UL, cable automotriz, etc.

En Linke cable, creemos que existe una mejor manera de llevar mejores cables al mercado. Utilizamos un enfoque de ingeniero a ingeniero

desarrollar mejores cables para los clientes y mejorar la calidad de vida.
K B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for Industry

Nuestra certificación:


Nuestros productos cumplen con los siguientes estándares internacionales:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (conductor único, aislamiento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664


ISO9001 e ISO13485, TS16949
CNR - Material de cableado de electrodomésticos
Individual con aislamiento de PVC extruido, nominal 105 ºC, 1000 V, Clase I, Grupo A, B o AB, FT1 y/o FT2
Cable con revestimiento no integral de PVC extruido, clasificado para 105 °C, 1000 V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Cable con revestimiento no integral de TPU extruido, clasificado para 80 °C, 300 V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2

K B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for Industry

Preguntas frecuentes

1. Aeres tu ¿Un fabricante o una empresa comercial?
Somos un fabricante profesional. Podemos controlar tu pedido desde el primer principio hasta el último.

Bienvenido a visitarnos. Lo recogeremos en Shenzhen.


2. ¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para usted. Se espera que los nuevos clientes paguen el costo del envío.



3. ¿Cuál es la cantidad mínima de pedido?
Normalmente 100 m. Sin embargo, el cable es muy pesado.
Será mejor que pida una cantidad adecuada para evitar el alto flete.
El transporte marítimo es la mejor opción.



4. ¿Puedo obtener un descuento?
Depende de su cantidad, podemos hacer un descuento y pagar el flete. Por favor contáctenos.



5. ¿Su empresa acepta producción OEM?
Sí, podemos imprimir el nombre de su empresa, incluso personalizamos la tarjeta de calidad para promocionar su empresa.
