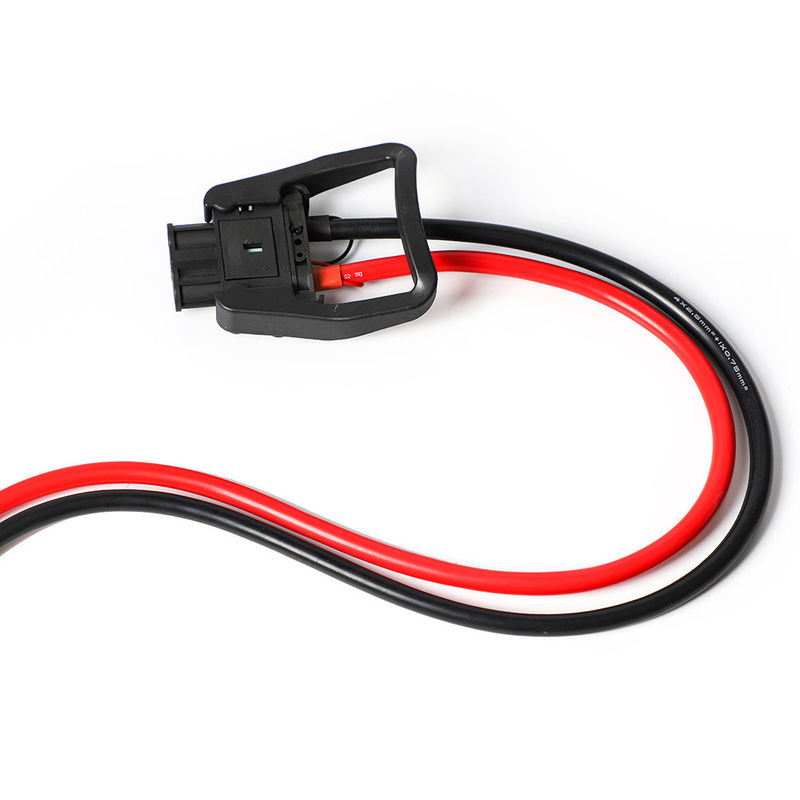

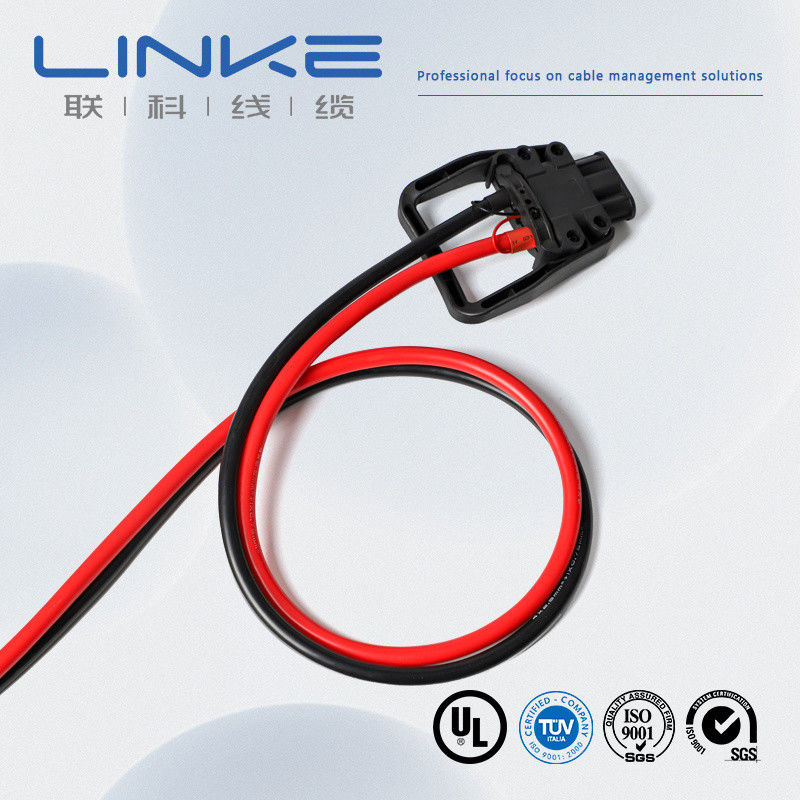

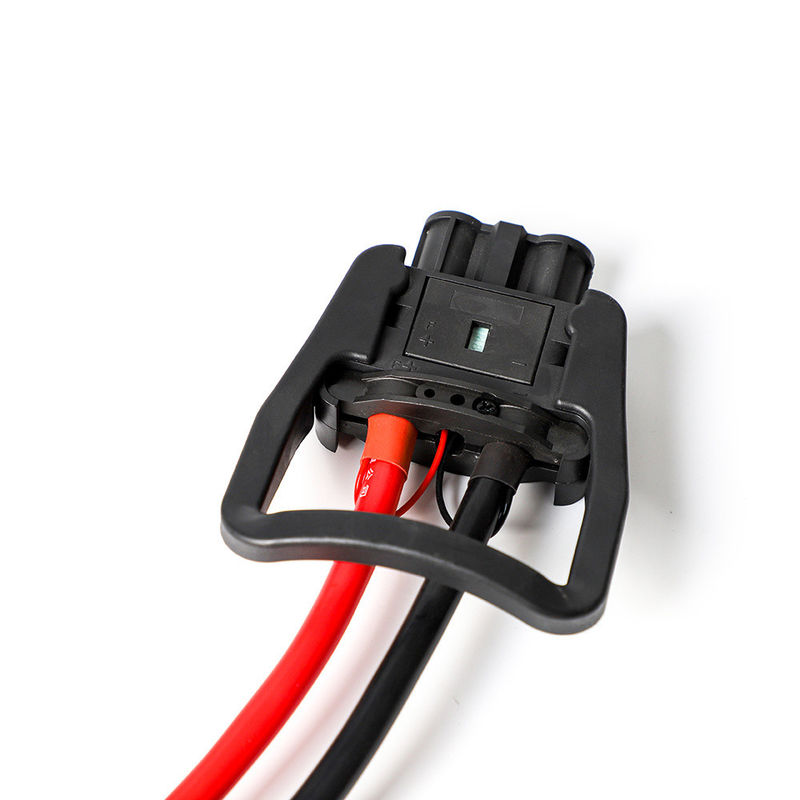

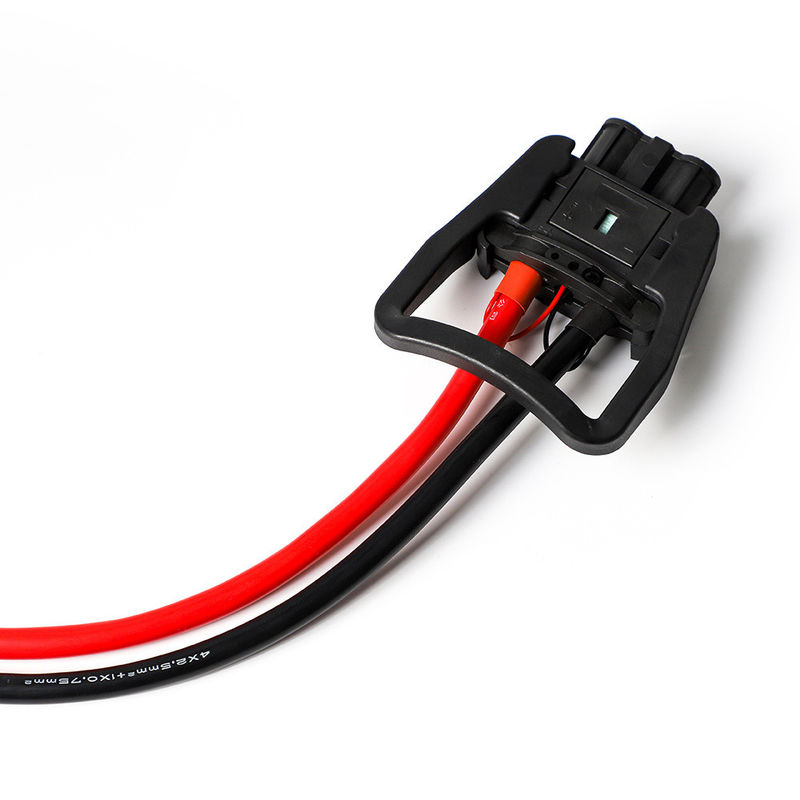

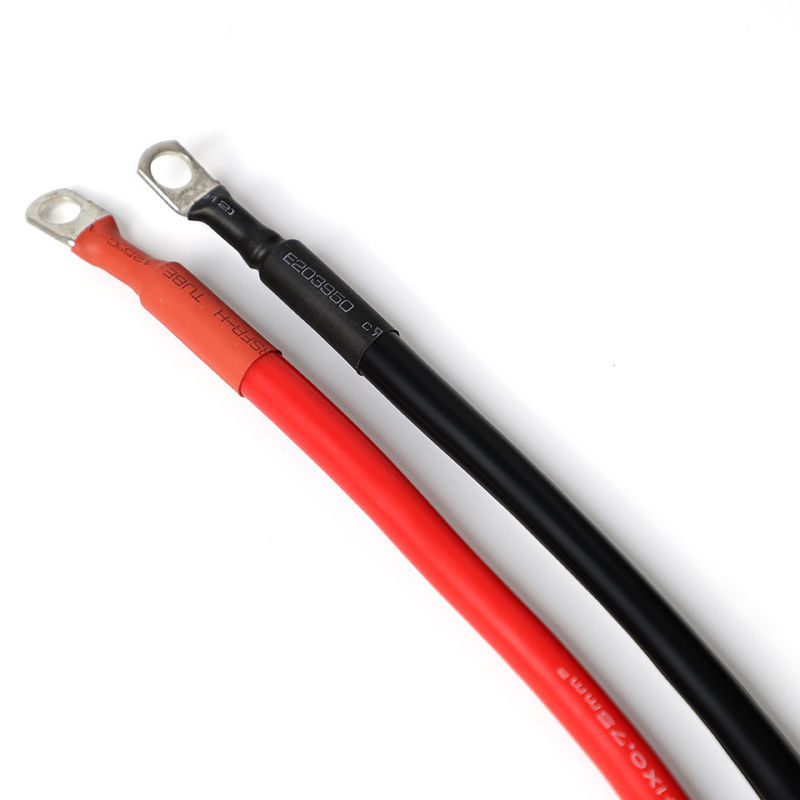

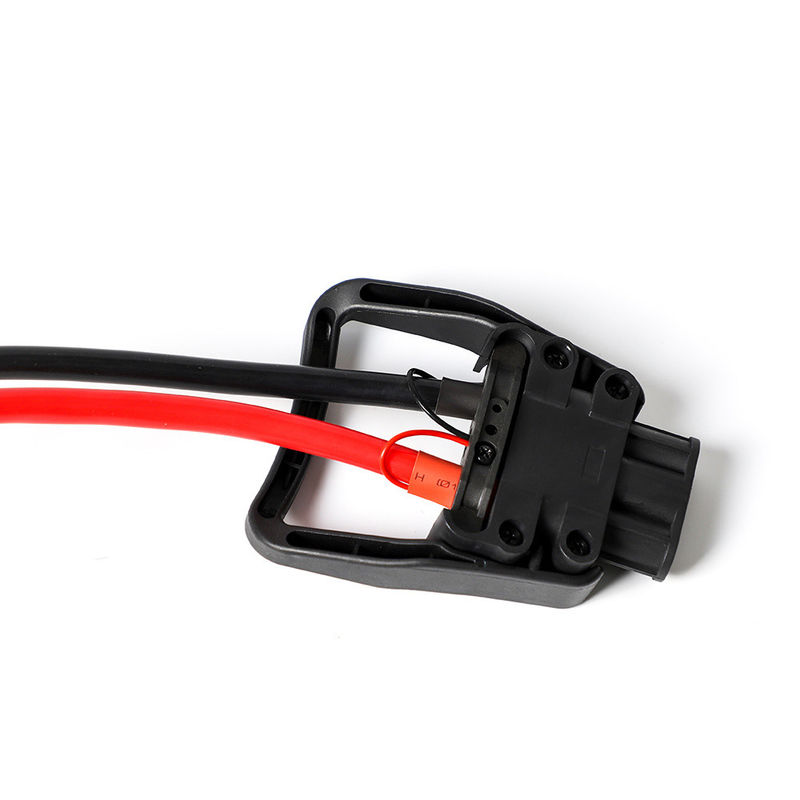

Arnés de cableado de motor de potencia OEM ODM para vehículos de automoción
Especificaciones del producto
| Especificación |
Nombre del cable |
Cable EV |
| Especificación del cable |
2C*80mm²+1C*25mm²+2C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) |
| Cumple con RoHS |
Sí |
Componentes del cable
| Artículo |
Descripción |
| A |
2C*80mm² |
| B |
1C*25mm² |
| C |
1C*4mm² |
| D |
(3C*0.75mm²)(P2) |
| E |
(7C*0.75mm²) |
Especificaciones del conductor
| Componente |
Material |
Tamaño |
Diámetro exterior (ref.) |
| A |
Cobre desnudo trenzado |
2580/0.20 ±0.008mm |
12.40±0.25mm |
| B |
Cobre desnudo trenzado |
798/0.20 ±0.008mm |
7.00±0.20mm |
| C |
Cobre desnudo trenzado |
224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
2.70±0.15mm |
| D |
Cobre desnudo trenzado |
40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar |
1.40±0.10mm |
| E |
Cobre desnudo trenzado |
40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar |
1.40±0.10mm |
Propiedades de aislamiento
| Parámetro |
Material |
Espesor medio mínimo |
Espesor mínimo en cualquier punto |
Diámetro exterior |
| Todos los componentes |
Termoplástico (EF2585,85±3A) |
1.60mm - 0.50mm |
1.34mm - 0.35mm |
15.60±0.40mm - 2.50±0.10mm |
Características eléctricas
| Parámetro |
Valor |
| Tensión nominal |
CC 1000V |
| Temperatura nominal |
Cubierta: -40~90ºC, Aislamiento: -40~125ºC |
| Resistencia máxima del conductor (20ºC) |
A: 0.242Ω/km, B: 0.78Ω/km, C: 4.95Ω/km, D&E: 26Ω/km |
| Resistencia de aislamiento a tensión |
CA 2.5kV/5min, corriente de fuga ≤5mA |
| Resistencia a tensión del cable completo |
CA 3.5kV/15min, corriente de fuga ≤5mA |
| Resistencia de aislamiento mínima (20ºC) |
500MΩ.km |
Propiedades físicas
| Propiedad |
Valor |
| Resistencia a la tracción |
≥20MPa |
| Elongación |
≥300% |
| Radio de curvatura mínimo |
6*OD |
| Resistencia a la abrasión |
≥2000 veces |
Referencia de estructura del cable
| Tipo |
Conductor mm² |
Estructura |
Material del conductor |
Material del aislamiento |
Diámetro exterior del aislamiento (mm) |
Resistencia del conductor a 20ºC (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
Cobre |
Silicona |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
Cobre |
Silicona |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
Cobre |
Silicona |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
Cobre |
Silicona |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
Cobre |
Silicona |
6.70±0.20 |
≤1.82 |
| Marca |
LINKE |
Sección transversal (mm²) |
0.01-500mm² |
| Calibre del cable (AWG) |
[por ejemplo, 24AWG, 28AWG] |
Conductor |
Cobre estañado / cobre desnudo, según los requisitos del cliente |
| Material de aislamiento |
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la cubierta |
[PVC/PU/Caucho/Trenza/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[por ejemplo, 1m, 3 pies, 5m ±5% de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Apantallamiento |
[Apantallado/No apantallado/Apantallamiento trenzado] |
| Impedancia |
[por ejemplo, 75Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
| Radio de curvatura |
[por ejemplo, ≥5* diámetro del cable] |
Capacidad de corriente |
[por ejemplo, 5A] |
| Tensión nominal |
[por ejemplo, 30V CA/CC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[por ejemplo, USB Tipo-C, Jack de 3.5mm, RJ45] |
Cubierta |
XLPE o PE o GOMA PVC |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos 70℃ a 350℃ (-70℃ ~ 350℃) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de soporte |
cable personalizado, soluciones integrales, que incluyen corte preciso, crimpado e instalación de terminales (especificar material, por ejemplo, cobre/chapado en níquel) |
Características clave
- Conductor: Cable de cobre desnudo recocido flexible
- Aislamiento: Silicona de alta calidad
- Opciones de color: Cubierta negra, naranja, roja, amarilla, azul
- Opciones de aislamiento simple y doble disponibles
- Tamaños en MM cuadrados (estilo europeo): 4 mm cuadrados a 240 mm cuadrados
- Tamaños en AWG (estilo norteamericano): 0AWG-10AWG
- Amplio rango de temperatura: -60°C a 200°C
- Apariencia de baja viscosidad para una fácil instalación
Certificaciones de calidad
Nuestros productos cumplen con los siguientes estándares internacionales:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de cableado de electrodomésticos
Cable individual extruido con aislamiento de PVC, clasificado 105ºC, 1000V, Clase I, Grupo A, B o AB, FT1 y/o FT2
Cable con cubierta no integral extruida de PVC, clasificado 105ºC, 1000V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Cable con cubierta no integral extruida de TPU, clasificado 80ºC, 300V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Preguntas frecuentes
¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional. Podemos controlar su pedido desde el principio hasta el final. Bienvenido a visitarnos. Lo recogeremos en Shenzhen.
¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para usted. Se espera que los nuevos clientes paguen el costo del mensajero.
¿Cuál es su cantidad mínima de pedido?
Normalmente 100m. Sin embargo, el cable es muy pesado. Es mejor pedir una cantidad adecuada para evitar el alto flete. El transporte marítimo es la mejor opción.
¿Puedo obtener un descuento?
Depende de su cantidad. Podemos hacer un descuento y cubrir el flete. Por favor, póngase en contacto con nosotros.
¿Su empresa acepta producción OEM?
Sí, podemos imprimir el nombre de su empresa e incluso personalizar la tarjeta de calidad para promocionar su empresa.
