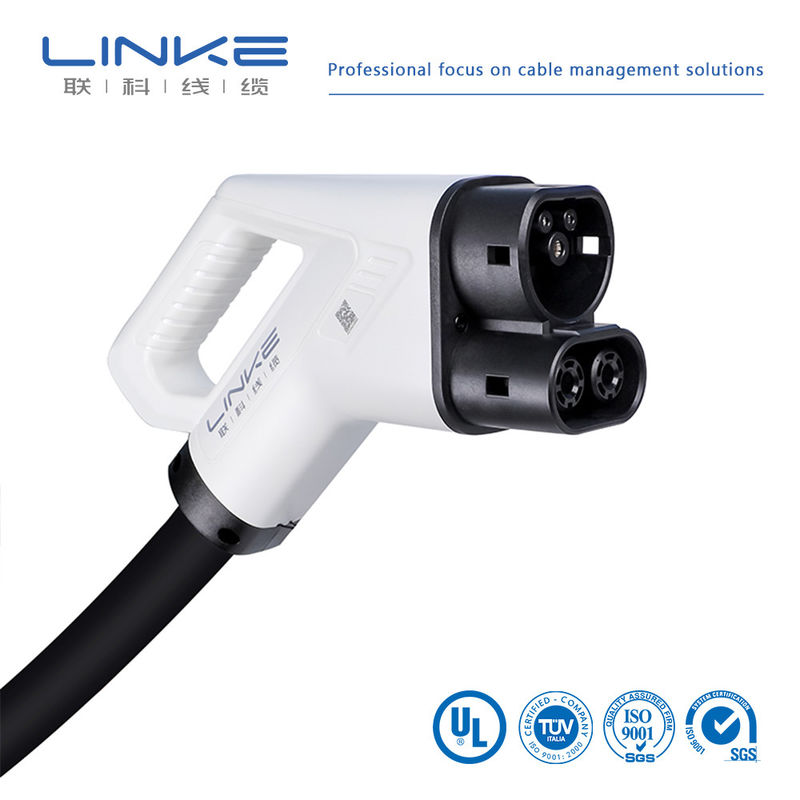

(EVSE) (Cable de carga de CC, con un enchufe de carga para vehículo y extremo de cable libre, utilizado para cargar rápidamente el vehículo eléctrico (VE) a través de la toma de vehículo CCS 2, que se utiliza para instalarlo en una estación de carga de vehículos eléctricos (EVSE)
Especificaciones del producto
(Conector de vehículo CCS-2)2
1. (Tipo y descripción del enchufe)
Tipo de producto básico Tensión/Corriente nominal Especificación del cable Diámetro exterior (mm)
E121-40531X 80A 1000V 2×16+16+6×0.75 Ø18.5±0.5
E121-40631X 125A 1000V 2×35+16+6×0.75 Ø24.0±0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 Ø28.0±0.8
E121-40731X 200A 1000V 2×70+35+6×0.75 Ø33.0±0.8
E121-40831X 250A 1000V 2×70(73)+35+6×0.75 Ø33.5±0.8
2. Descripción de los productos):
> iec62196 - 3 - 2016 (Estándar: IEC62196-3-2016);
> El rendimiento general de impermeabilidad del conector es superior a IP67);
(El diseño de la apariencia del producto es novedoso, el producto se ajusta a la ingeniería hombre-máquina, agarre cómodo, conveniente al operar;)
> La resistencia de contacto y el aumento de temperatura de los pines y terminales aún cumplen con el requisito de IEC62196-2016 después de 10.000 ciclos;
> (El diseño de la estructura interna del producto es conciso pero no simple, lo que se ajusta a las necesidades de producción reales);
Conector de vehículo CCS-2
(Material de la carcasa utilizado nuevos plásticos de ingeniería de alto nivel, en entornos hostiles aún puede mantener la estabilidad y funcionalidad del producto).
3. (Especificaciones técnicas)
(Propiedades eléctricas)
> (Tensión nominal) 1000V CC
> (Corriente nominal) 80A/125A/150A/200A
> (Tensión de resistencia) 3500V CA, <5mA, 1min
> (Resistencia de aislamiento) 1000MΩ @500V CC
> (Resistencia de contacto) ≤3mΩ
>
(Frecuencia de trabajo) 50Hz
(Propiedades mecánicas)
> (Fuerza de inserción) <100N
> (Vida mecánica) >10000 veces
(Entorno operativo)
> (Rango de temperatura de funcionamiento) -30℃~+50℃
> (Rango de temperatura ambiental) -30℃~+105℃
> (Clase de contaminación) 2
(Clasificación IP)
> (Grado de protección) (IP54 acoplado)
(IP55 desacoplado)
Conector de vehículo CCS-2
(Tamaño)
(Información de seguridad):
(Asegúrese de que el enchufe CCS-2 esté correctamente ubicado en la estación de carga para evitar impactos, atropellos o cualquier situación que pueda comprometer la usabilidad del sistema.
C=1500±3%Ω 0.5w
6. (Estándares de implementación)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
El conector no es adecuado para establecer y romper un circuito eléctrico bajo carga. Debe estar equipado con un enclavamiento (dispositivo de retención) después del ensamblaje completo.)
Marca
LINKE
Sección transversal (mm²)
0.01-500mm²
Calibre del cable (AWG)
[por ejemplo, 24AWG, 28AWG]
Conductor
Cobre estañado / cobre desnudo, según los requisitos del cliente
Material de aislamiento
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro
Material de la cubierta
[PVC/PU/Caucho/Trenza/etc.]
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc |
Longitud personalizada |
[por ejemplo, 1m, 3 pies, 5m ±5% de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Apantallamiento |
[Apantallado/No apantallado/Apantallamiento trenzado] |
| Impedancia |
[por ejemplo, 75Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
| Radio de curvatura |
[por ejemplo, ≥5× diámetro del cable] |
Corriente nominal |
[por ejemplo, 5A] |
| Tensión nominal |
[por ejemplo, 30V CA/CC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[por ejemplo, USB Tipo-C, Jack de 3.5mm, RJ45] |
Cubierta |
XLPE o PE o PVC GOMA |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos 70℃ a 350℃ (-70℃ ~ 350℃) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de soporte |
cable personalizado, soluciones integrales, que incluyen corte preciso, crimpado e instalación de terminales (especificar material, por ejemplo, cobre/níquel chapado) |
Certificaciones de calidad |
Nuestros productos cumplen con los siguientes estándares internacionales: |
| UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico) |
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587 |
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664 |
ISO9001 e ISO13485, TS16949 |
| CNR - Material de cableado de electrodomésticos |
Cable unipolar extruido con aislamiento de PVC, clasificado 105℃, 1000V, Clase I, Grupo A, B o AB, FT1 y/o FT2 |
Cable extruido con cubierta no integral de PVC, clasificado 105℃, 1000V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2 |
Cable extruido con cubierta no integral de TPU, clasificado 80℃, 300V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2 |
| Preguntas frecuentes |
¿Es usted un fabricante o una empresa comercial? |
Somos un fabricante profesional. Podemos controlar su pedido desde el principio hasta el final. Bienvenido a visitarnos. Lo recogeremos en Shenzhen.
¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para usted. Se espera que los nuevos clientes paguen el costo del mensajero.
¿Cuál es su cantidad mínima de pedido?
Normalmente 100m. Sin embargo, el cable es muy pesado. Es mejor pedir una cantidad adecuada para evitar el alto flete. El transporte marítimo es la mejor opción.
¿Puedo obtener un descuento?
Depende de su cantidad. Podemos hacer un descuento y cubrir el flete. Por favor, póngase en contacto con nosotros.
¿Su empresa acepta producción OEM?
Sí, podemos imprimir el nombre de su empresa, e incluso personalizamos la tarjeta de calidad para promocionar su empresa.
