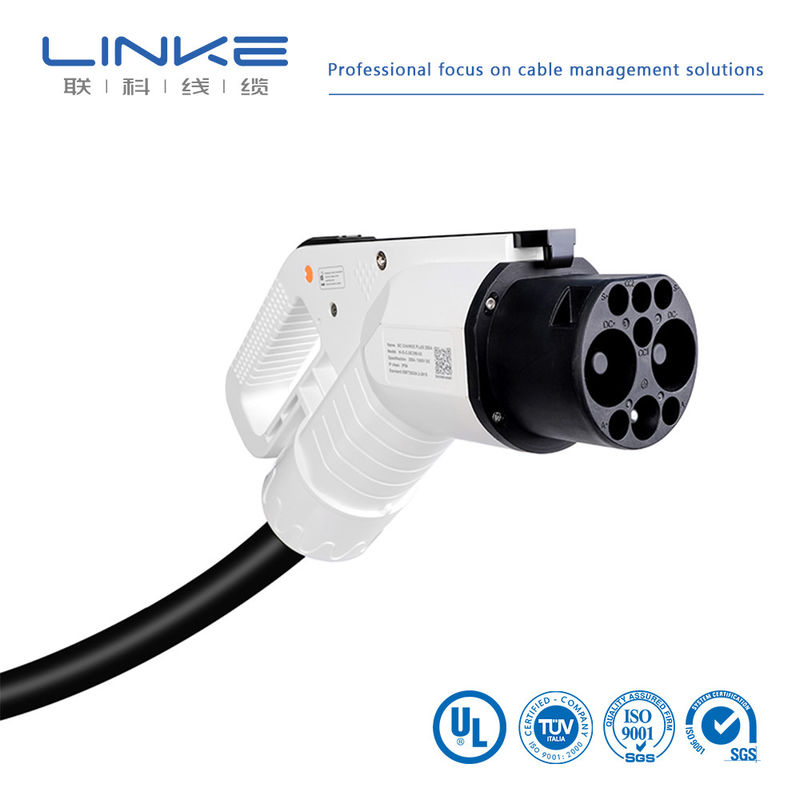

Resumen general
Nuestro cable de carga de CA cumple con las normas IEC 62196-1:2022 y IEC 62196-2:2022, con buena
El producto tiene un grado de protección excelente, la
el grado de protección del conector del vehículo alcanza IP67 y el grado de protección acoplado con
el enchufe del vehículo es IP54, terminal de aleación de cobre, plateado en la superficie, grado V0
El material de la cáscara termoplástica, la longitud del cable y la corriente nominal se pueden personalizar de acuerdo
las necesidades del cliente.
Parámetros
. Tensión nominal: 220 V AC (unidireccional) / 380 V AC (tridireccional)
. Corriente nominal: 16A, 32A
Temperatura ambiente: -35°C 55°C
. Humedad ambiente: 5%~95%
. Grados IP:IP67 ((conector del vehículo);IP54 ((combinación de toma de corriente o conector)
Material de la cubierta exterior del cable:
- Estructura del cable:
n monofase 16A: 3 × 2,5 mm2 + 1 × 0,75 mm2 OD = 11 mm
n monofase 32A:: 3 × 6 mm2 + 1 × 0,75 mm2 OD = 13,5 mm
n trifásico 16A: 5 × 2,5 mm2 + 1 × 0,75 mm2 OD = 13,5 mm
n trifásico 32A: 5 × 6 mm2 + 1 × 0,75 mm2 OD = 16,5 mm
Fuerza de inserción/retirada: 10N-100N
- Acceso del vehículo: 10000N
Material de los conectores: PC, PA
. Calificación de llama: UL94 V-0
Terminal de conexión: latón, plateado
Resistencia de aislamiento: ≥ 100 MΩ
. Resistencia dieléctrica: 2000VAC 1min
Ciclos de inserción/retiro: > 10000 veces
Diagrama de conexión
Valor del parámetro eléctrico y definición de función del contacto
|
Contacto número/identificatiEn el
|
Voltagem y corriente nominal
|
Definición de la función
|
| 1-(L1) |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Fuente de alimentación de CA (singla fase) |
| 440 V 16 A/32 A/63 A |
Fuente de alimentación CA (tres fases) |
| 2-(L2) |
440 V 16 A/32 A/63 A |
Fuente de alimentación CA (tres fases)
|
| 3-(L3) |
440 V 16 A/32 A/63 A |
Fuente de alimentación CA (tres fases) |
| 4-(N) |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Se trata de un sistema de control de la velocidad. |
| 440 V 16 A/32 A/63 A |
Se trata de un sistema de control de la velocidad. |
| 5- ((PE) |
|
El PE |
| 6- ((PP) |
0V ~ 30V2A |
contacto de proximidad
|
| 7- ((CP) |
0V ~ 30V2 A |
piloto de control |
| Marca del producto |
En la izquierda |
Sección transversal (mm2) |
0.01 a 500 mm2 |
| Se aplicará el método de calibración de los valores de las emisiones de gases de efecto invernadero. |
[por ejemplo, 24AWG, 28AWG] |
El conductor |
Cobre enlatado / cobre desnudo, según las necesidades del cliente |
| Material aislante |
Las demás materias del capítulo 9 incluidas en el anexo I se clasificarán en el anexo II. |
Material de la chaqueta |
[PVC / PU / caucho / trenzado / etc.] |
| Certificaciones |
El número de unidades de producción es el siguiente: |
Duración personalizada |
[por ejemplo, 1m, 3ft, 5m ± 5% de tolerancia] |
| Tipo de cable |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/almacenamiento de energía//etc.] |
Protección |
[Escudo/sin escudo/Escudo trenzado] |
| Impedancia |
[por ejemplo, 75Ω (para cables coaxiles) ] |
Impresión/logotipo |
[Texto/Etiqueta/Logo, máximo 20 caracteres] |
| Radius de curvatura |
[por ejemplo, ≥ 5 × diámetro del cable] |
Calificación actual |
[por ejemplo, 5A] |
| Nivel de tensión |
[por ejemplo, 30V CA/CC] |
Material del conector |
[Revestido de oro/niquelado/bronce/etc.] |
| Conectores |
[por ejemplo, USB tipo-C, conector de 3,5 mm, RJ45] |
El chaqueta |
El contenido de CO2 en el producto se calculará en función de las condiciones de producción. |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colorido |
[Negro/Blanco/Rojo/Custom Pantone/etc.] |
| temperatura |
La temperatura de la atmósfera es de menos de 70 °C a 350 °C (~ 70 °C a 350 °C) |
Paquete |
En el caso de las mercancías de la categoría B, el valor de las mercancías de la categoría B será el valor de las mercancías de la categoría B. |
| Servicios de apoyo |
cable personalizado, soluciones de extremo a extremo, incluido el corte preciso, el crimping y la instalación de las ruedas (especificar el material, por ejemplo, cobre/niquel) |
Certificaciones de calidad
Nuestros productos cumplen con las siguientes normas internacionales:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
Las medidas de seguridad se aplican a los vehículos de las categorías A, B, C, D, E, F, G, H, H, H, H, H, H y H.
La cantidad de agua utilizada en el tratamiento de las sustancias químicas y sus sustancias químicas no debe exceder de la cantidad de agua utilizada en el tratamiento de las sustancias.
ISO9001 y ISO13485, TS16949 y otras certificaciones
CNR - Material de cableado del aparato
PVC extrudido aislado único, con temperatura nominal de 105oC, 1000V, clase I, grupo A, B o AB, FT1 y/o FT2
Cables de chapa de PVC no integrados extruidos, con temperatura nominal de 105 °C, 1000 V, clase I, clase I o II, grupo A, B o AB, FT1 y/o FT2
Cables con capas de TPU no integradas extrudidas, con calificación de 80 °C, 300 V, clase I, clase I o clase I/II, grupo A, B o AB, FT1 y/o FT2
Preguntas frecuentes
¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional. Podemos controlar su pedido desde el principio hasta el final. Bienvenido a visitarnos. Lo recogeremos en Shenzhen.
¿Cómo puedo conseguir una muestra para comprobar su calidad?
Las muestras son gratuitas para usted. Se espera que los nuevos clientes paguen por el costo del mensajero.
¿Cuál es su cantidad mínima de pedido?
Normalmente 100 metros. Sin embargo, el cable es muy pesado. Será mejor que pida una cantidad adecuada para evitar el alto flete. El transporte marítimo es la mejor opción.
¿Puedo obtener un descuento?
Depende de su cantidad. Podemos hacer un descuento y pagar el flete. Por favor póngase en contacto con nosotros.
¿Su empresa acepta la producción OEM?
Sí, podemos imprimir el nombre de su empresa, e incluso personalizar la tarjeta de calidad para promocionar su empresa.
