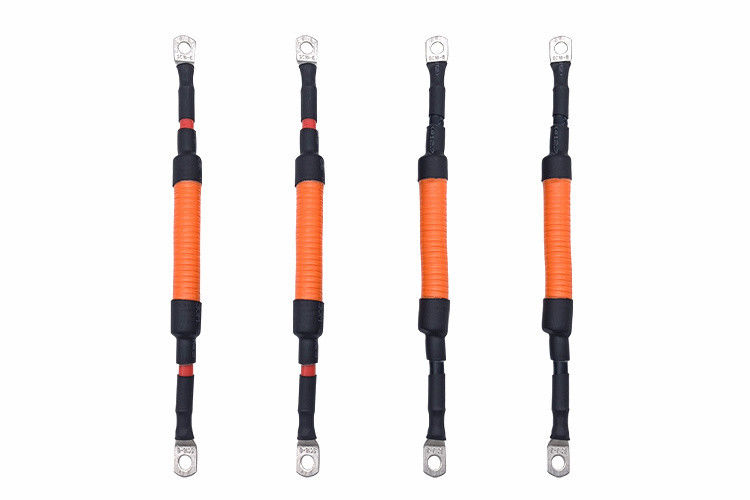

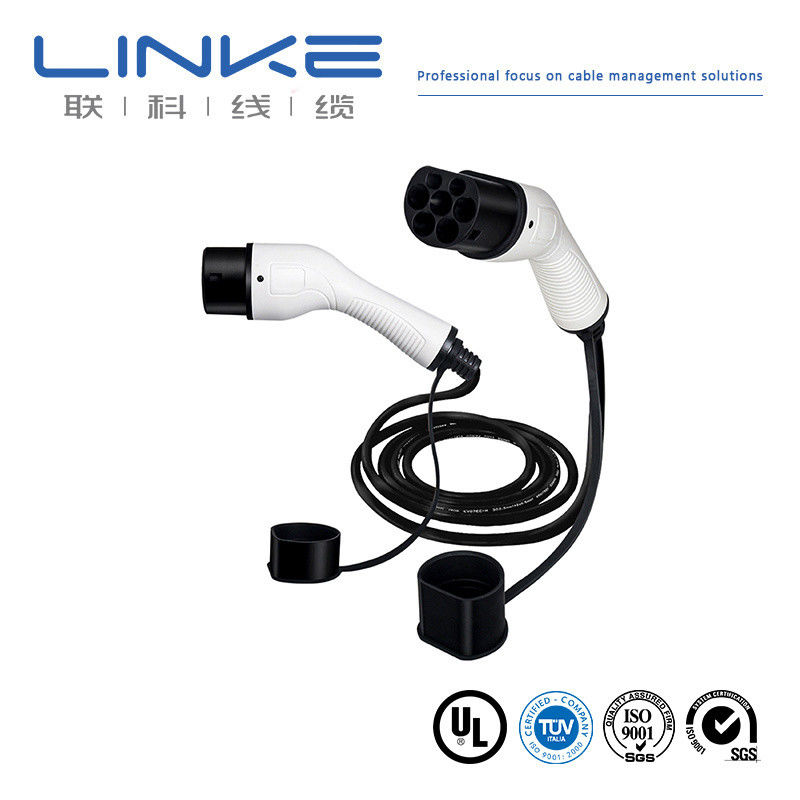

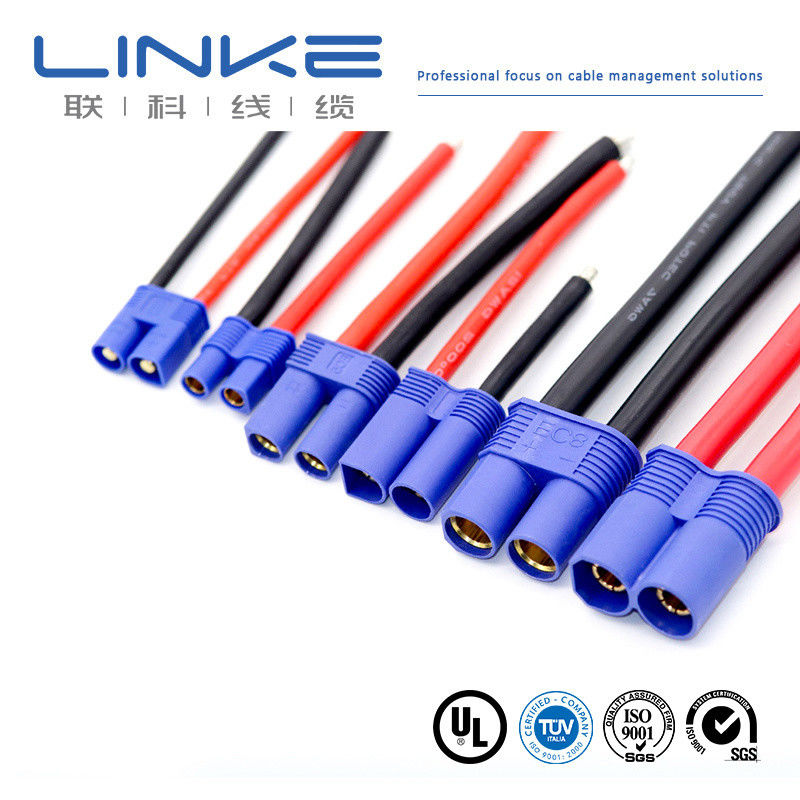

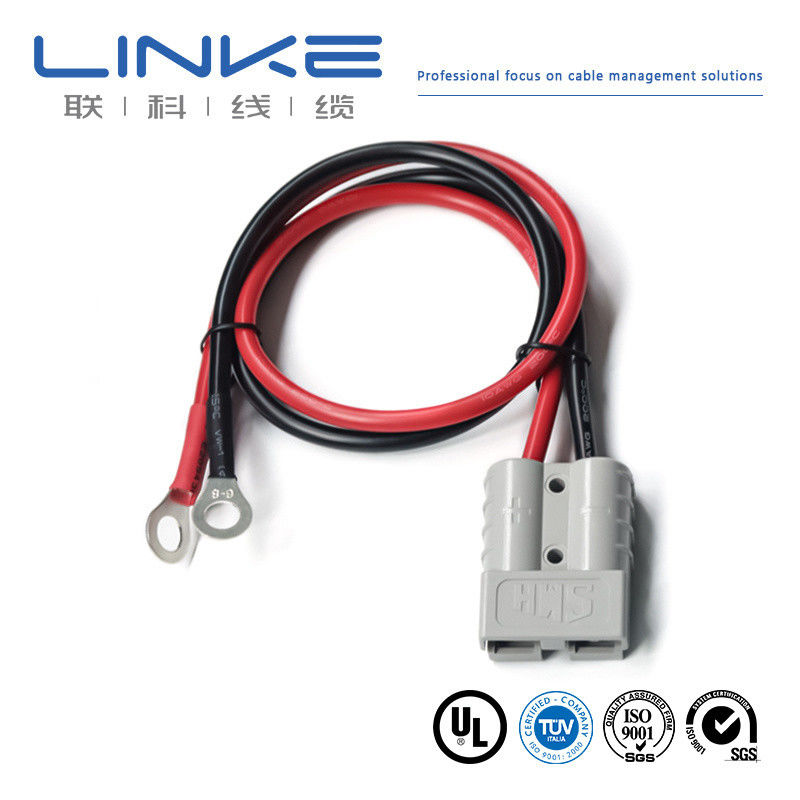

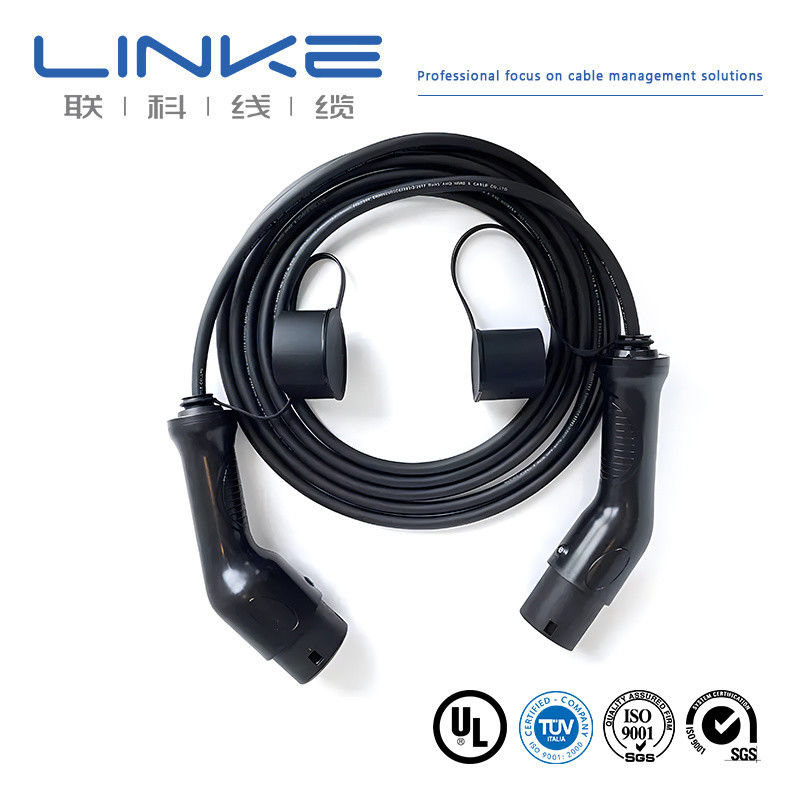

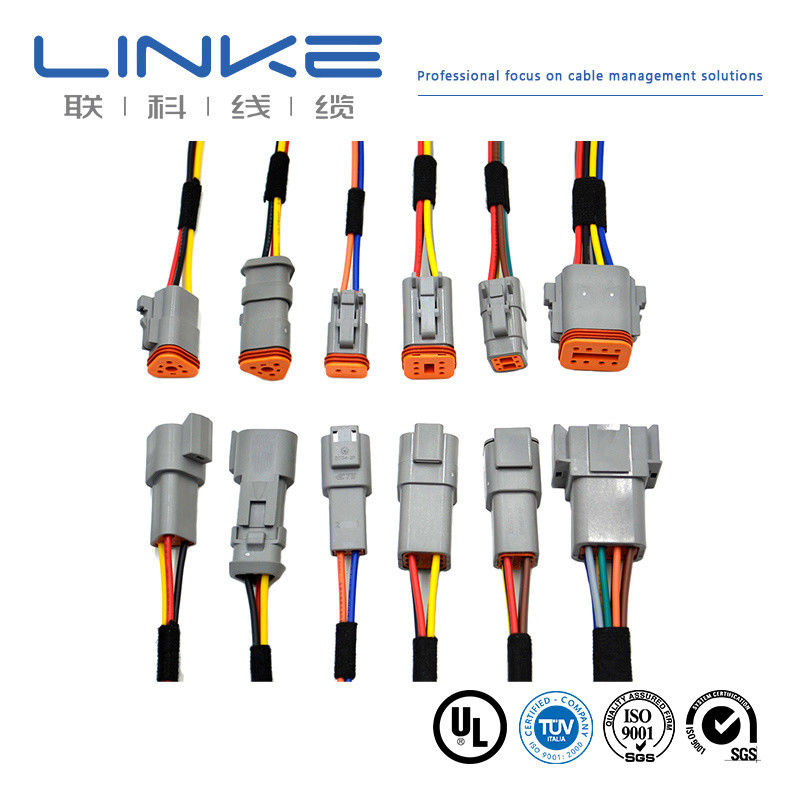

Cable de conexión de batería de potencia de alto voltaje para vehículos eléctricos personalizado
Cable de conexión de batería de potencia para vehículos eléctricos de nueva energía personalizado de fábrica de origen, cable de carga de alto voltaje y arnés de cableado automotriz para vehículos eléctricos diseñado para un rendimiento y seguridad óptimos.
Especificaciones del producto
| ESPECIFICACIÓN |
NOMBRE DEL CABLE |
Cable para VE |
| ESPECIFICACIÓN DEL CABLE |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) |
| Cumple con RoHS |
Construcción detallada
| Artículo |
A: 2C×80mm² |
B: 1C×25mm² |
C: 1C×4mm² |
D: (3C×0.75mm²)(P2) |
E: (7C×0.75mm²) |
| CONDUCTOR |
|
| Material |
Cobre desnudo trenzado |
| Tamaño |
2580/0.20 ±0.008mm |
798/0.20 ±0.008mm |
224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
| Diámetro exterior (ref.) |
12.40±0.25mm |
7.00±0.20mm |
2.70±0.15mm |
1.40±0.10mm |
1.40±0.10mm |
| AISLAMIENTO |
|
| Material |
Termoplástico(EF2585,85±3A) |
| Espesor promedio mín. |
1.60mm |
1.20mm |
1.00mm |
0.50mm |
0.50mm |
| Espesor mínimo en cualquier punto |
1.34mm |
0.98mm |
0.80mm |
0.35mm |
0.35mm |
| Diámetro exterior |
15.60±0.40mm |
9.60±0.30mm |
4.70±0.20mm |
2.50±0.10mm |
2.50±0.10mm |
Detalles de construcción adicionales
| CABLEADO-1 |
Relleno |
/ |
Algodón |
Algodón |
| Material |
/ |
AL-mylar(cara exterior) |
No tejido |
|
| TRENZA |
|
| Material |
/ |
Cobre estañado |
/ |
|
| Tamaño |
/ |
0.12mm,≥60% |
/ |
|
| EN-CHAQUETA |
|
| Material |
/ |
TPE |
TPE |
|
| Espesor promedio mín. |
/ |
0.60mm |
0.60mm |
|
| Espesor mínimo en cualquier punto |
/ |
0.42mm |
0.42mm |
|
| Diámetro exterior |
/ |
7.20±0.25mm |
9.70±0.25mm |
|
| CABLEADO |
|
| Relleno |
Cuerda de PP reforzada |
| Material |
No tejido(≥25% de solapamiento) |
| Montaje |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) |
| CHAQUETA |
|
| Material |
TPU |
| Espesor promedio mín. |
2.80mm |
| Espesor mínimo en cualquier punto |
2.28mm |
| Diámetro exterior |
38.00+0.6/-1.00mm |
Características de rendimiento
| CARACTERÍSTICAS ELÉCTRICAS |
PROPIEDADES FÍSICAS |
Voltaje nominal: CC 1000V
Temperatura nominal: Chaqueta -40~90ºC
Aislamiento -40~125ºC
Resistencia máxima del conductor (20ºC):
A:0.242Ω/km B:0.78Ω/km
C:4.95Ω/km D&E:26Ω/km
Voltaje de resistencia del aislamiento (Núcleo A y B, 10m):
CA 2.5kV/5min, corriente de fuga ≤5mA
Voltaje de resistencia del cable completo (Núcleo A a A y B, 10m):
CA 3.5kV/15min, corriente de fuga ≤5mA
Resistencia de aislamiento mínima (20ºC, Núcleo A a A&B):500MΩ.km |
Resistencia a la tracción: ≥20MPa
Elongación: ≥300%
Condición envejecida: 110±1ºC×168h
Porcentaje de resistencia a la tracción original: ≤±30%
Porcentaje de elongación original: ≤±30%
Prueba de presión a alta temperatura: ≤50%
Prueba de choque térmico: Sin grietas
Prueba de compatibilidad: GB/T 33594
Prueba de llama: GB/T 18380.12-2008
Prueba de intemperie artificial: GB/T 33594
Prueba de impacto a baja temperatura: -40ºC×16H, Sin grietas
Estrés químico ácido: Solución N-ácido oxálico alcalino, Solución N-hidróxido de sodio: GB/T 33594
Rodamiento de vehículo: Requisitos y métodos de prueba consistentes con GB/T 20234.1-2015 7.21 |
Especificaciones de rendimiento adicionales
| Prueba de resistencia a la trituración: GB/T 33594 |
Prueba de curvatura: GB/T 33594 |
| Radio de flexión mínimo: 6×Diámetro exterior |
Resistencia a la abrasión: ≥2000 veces |
| Resistencia a productos químicos: GB/T 33594 |
Especificaciones de la estructura del cable
| Nº. |
Conductor mm² |
Estructura (N/mm) |
Diámetro del conductor (mm) |
Conductor |
Espesor (mm) |
MATERIAL |
Diámetro exterior del aislamiento (mm) |
Resistencia del conductor a 20ºC (Ω/KM) |
| VE-YJ |
1.5 |
48/0.20 |
1.60 |
cobre |
0.6 |
silicona |
2.90±0.15 |
≤12.7 |
| VE-YJ |
2.5 |
80/0.20 |
2.06 |
cobre |
0.7 |
silicona |
3.50±0.15 |
≤7.60 |
| VE-YJ |
4 |
128/0.20 |
2.62 |
cobre |
0.8 |
silicona |
4.30±0.15 |
≤4.71 |
| VE-YJ |
6 |
196/0.20 |
3.50 |
cobre |
0.8 |
silicona |
5.10±0.20 |
≤3.14 |
| VE-YJ |
10 |
322/0.20 |
4.50 |
cobre |
1.00 |
silicona |
6.70±0.20 |
≤1.82 |
| VE-YJ |
16 |
513/0.20 |
5.70 |
cobre |
1.10 |
silicona |
8.00±0.30 |
≤1.16 |
| VE-YJ |
25 |
798/0.20 |
7.10 |
cobre |
1.3 |
silicona |
9.80±0.30 |
≤0.743 |
| VE-YJ |
35 |
1121/0.20 |
8.50 |
cobre |
1.3 |
silicona |
11.40±0.30 |
≤0.527 |
| VE-YJ |
50 |
1596/0.20 |
10.10 |
cobre |
1.50 |
silicona |
13.50±0.30 |
≤0.368 |
| VE-YJ |
70 |
2242/0.20 |
12.10 |
cobre |
1.50 |
silicona |
15.50±0.40 |
≤0.259 |
| VE-YJ |
95 |
3034/0.20 |
14.10 |
cobre |
1.50 |
silicona |
17.50±0.50 |
≤0.196 |
Características clave
- Conductor: Cable de cobre recocido desnudo flexible
- Aislamiento: Silicona
- Elección de chaqueta negra, naranja, roja o azul amarilla
- Opciones de aislamiento simple y doble disponibles
- Tamaños en mm² (estilo europeo): 4 mm² a 240 mm²
- Tamaños AWG (estilo norteamericano): 0AWG-10AWG
- Amplio rango de temperatura: -60 °C a 200 °C
- Apariencia de baja viscosidad
| Marca |
LINKE |
Sección transversal (mm²) |
0.01-500mm² |
| Calibre del cable (AWG) |
[por ejemplo, 24AWG, 28AWG] |
Conductor |
Cobre estañado / cobre desnudo, según los requisitos del cliente |
| Material de aislamiento |
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la chaqueta |
[PVC/PU/Caucho/Trenza/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[por ejemplo, 1m, 3 pies, 5m ±5% de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Apantallamiento |
[Apantallado/No apantallado/Apantallamiento trenzado] |
| Impedancia |
[por ejemplo, 75Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
| Radio de flexión |
[por ejemplo, ≥5× diámetro del cable] |
Capacidad de corriente |
[por ejemplo, 5A] |
| Capacidad de voltaje |
[por ejemplo, 30V CA/CC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[por ejemplo, USB tipo C, Jack de 3,5 mm, RJ45] |
Chaqueta |
XLPE o PE o GOMA PVC |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos 70 °C a 350 °C (-70 °C ~ 350 °C) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de apoyo |
cable personalizado, soluciones integrales, que incluyen corte preciso, crimpado e instalación de terminales (especificar material, por ejemplo, cobre/chapado en níquel) |
Certificaciones de calidad
Nuestros productos cumplen con los siguientes estándares internacionales:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de cableado de electrodomésticos
Cable individual con aislamiento de PVC extruido, clasificado 105 °C, 1000 V, Clase I, Grupo A, B o AB, FT1 y/o FT2
Cable con chaqueta no integral de PVC extruido, clasificado 105 °C, 1000 V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Cable con chaqueta no integral de TPU extruido, clasificado 80 °C, 300 V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Preguntas frecuentes
¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional. Podemos controlar su pedido desde el principio hasta el final. Bienvenido a visitarnos. Lo recogeremos en Shenzhen.
¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para usted. Se espera que los nuevos clientes paguen el costo del mensajero.
¿Cuál es su cantidad mínima de pedido?
Normalmente 100 m. Sin embargo, el cable es muy pesado. Es mejor pedir una cantidad adecuada para evitar el alto flete. El transporte marítimo es la mejor opción.
¿Puedo obtener un descuento?
Depende de su cantidad. Podemos hacer un descuento y cubrir el flete. Por favor, póngase en contacto con nosotros.
¿Su empresa acepta producción OEM?
Sí, podemos imprimir el nombre de su empresa e incluso personalizar la tarjeta de calidad para promocionar su empresa.
