Cable de carga rápida DC de alto rendimiento con construcción flexible y alta corriente nominal para vehículos eléctricos.
Especificaciones del cable
Cable de carga DC: 350A | 1/0AWG x 4C + 18AWG (CP: blindaje)1C + 14AWG x 1C + 18AWG x 2P + 18AWG x 1C | Funda de TPE de 35 mm de diámetro exterior
Descripción general del producto
Este cable de carga rápida para vehículos eléctricos DC de 350 amperios está diseñado para aplicaciones de carga de alto rendimiento. El conjunto del cable incluye:
- 4 cables de alimentación para una entrega de corriente máxima
- 1 cable de tierra verde para seguridad
- 1 cable coaxial amarillo para integridad de la señal
- 1 cable de control azul para gestión de carga
- 2 pares de cables de señal para comunicación
Diseñado con propiedades de aislamiento superiores, este cable cumple con estrictos estándares de retardancia de llama, resistencia al aceite, resistencia al envejecimiento y flexibilidad. Certificado por UL para el mercado estadounidense, ofrece una gran corriente de salida, alta capacidad de potencia y velocidades de carga rápidas.
Especificaciones técnicas
Características eléctricas
| Parámetro |
Especificación |
| Voltaje nominal |
DC 1000V |
| Temperatura nominal |
Funda: -40°C a 90°C
Aislamiento: -40°C a 125°C |
| Resistencia máxima del conductor (20°C) |
A: 0.242Ω/km
B: 0.78Ω/km
C: 4.95Ω/km
D&E: 26Ω/km |
| Tensión de aislamiento soportada (Núcleo A y B, 10m) |
2.5kV AC/5min, corriente de fuga ≤5mA |
| Tensión soportada del cable completo (Núcleo A a A y B, 10m) |
3.5kV AC/15min, corriente de fuga ≤5mA |
| Resistencia de aislamiento mínima (20°C, Núcleo A a A&B) |
500MΩ.km |
Propiedades físicas
| Propiedad |
Especificación |
| Resistencia a la tracción |
≥20MPa |
| Elongación |
≥300% |
| Condición envejecida |
110±1°C×168h |
| Porcentaje de resistencia a la tracción original |
≤±30% |
| Porcentaje de elongación original |
≤±30% |
| Prueba de llama |
GB/T 18380.12-2008 |
| Prueba de presión a alta temperatura |
≤50% |
| Prueba de choque térmico |
Sin grietas |
| Prueba de compatibilidad |
GB/T 33594 |
| Prueba de resistencia a la aplastamiento |
GB/T 33594 |
| Prueba de curvatura |
GB/T 33594 |
| Radio de curvatura mínimo |
6×OD |
| Resistencia a la abrasión |
≥2000 veces |
| Prueba de intemperie artificial |
GB/T 33594 |
| Prueba de impacto a baja temperatura |
-40°C×16H, sin grietas |
| Resistencia a productos químicos |
GB/T 33594 |
| Estrés químico Ácido |
Solución alcalina de N-oxal-ácido, solución de N-hidróxido de sodio: GB/T 33594 |
| Rodadura de vehículo |
Requisitos y métodos de prueba consistentes con GB/T 20234.1-2015 7.21 |
Estructura del cable
| Tipo |
Conductor (mm²) |
Estructura (N/mm) |
Diámetro del conductor (mm) |
Material |
Espesor (mm) |
Material aislante |
Diámetro exterior del aislamiento (mm) |
Resistencia del conductor a 20°C (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
Cobre |
0.6 |
Silicona |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
Cobre |
0.7 |
Silicona |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
Cobre |
0.8 |
Silicona |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
Cobre |
0.8 |
Silicona |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
Cobre |
1.00 |
Silicona |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
Cobre |
1.10 |
Silicona |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
Cobre |
1.3 |
Silicona |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
Cobre |
1.3 |
Silicona |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
Cobre |
1.50 |
Silicona |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
Cobre |
1.50 |
Silicona |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
Cobre |
1.50 |
Silicona |
17.50±0.50 |
≤0.196 |

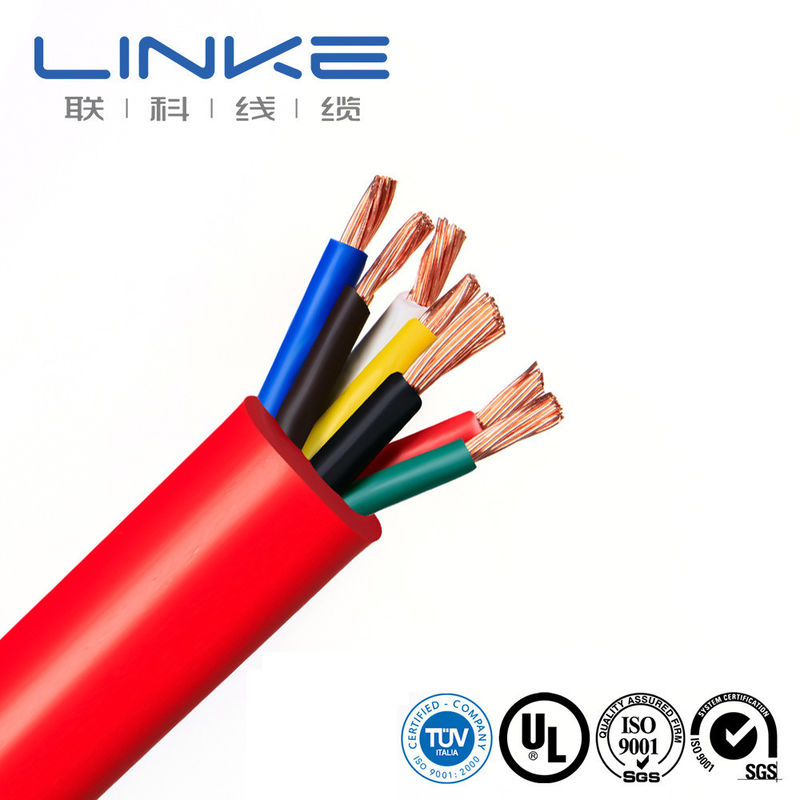

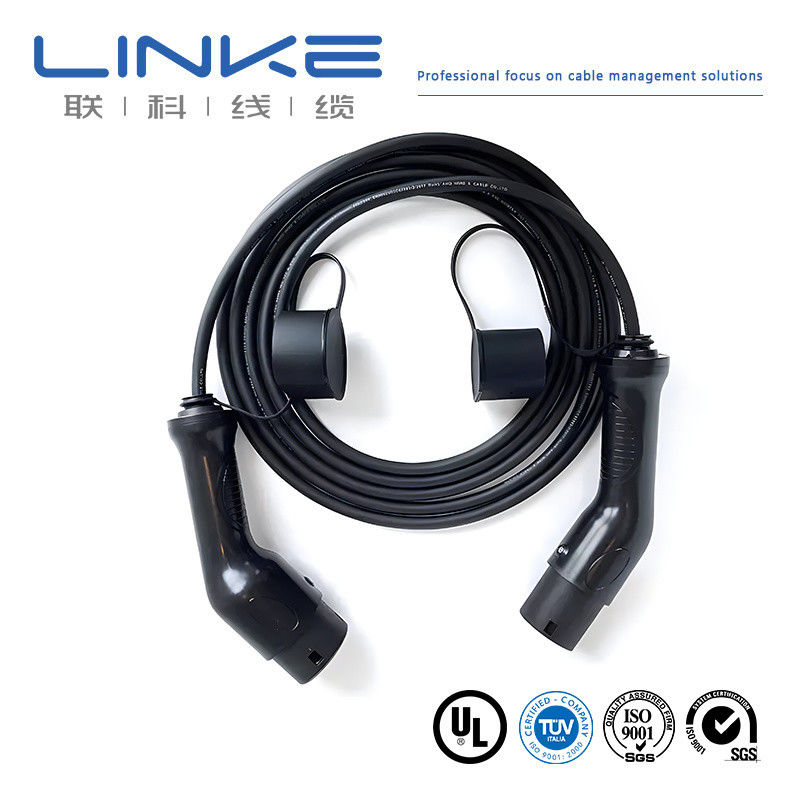

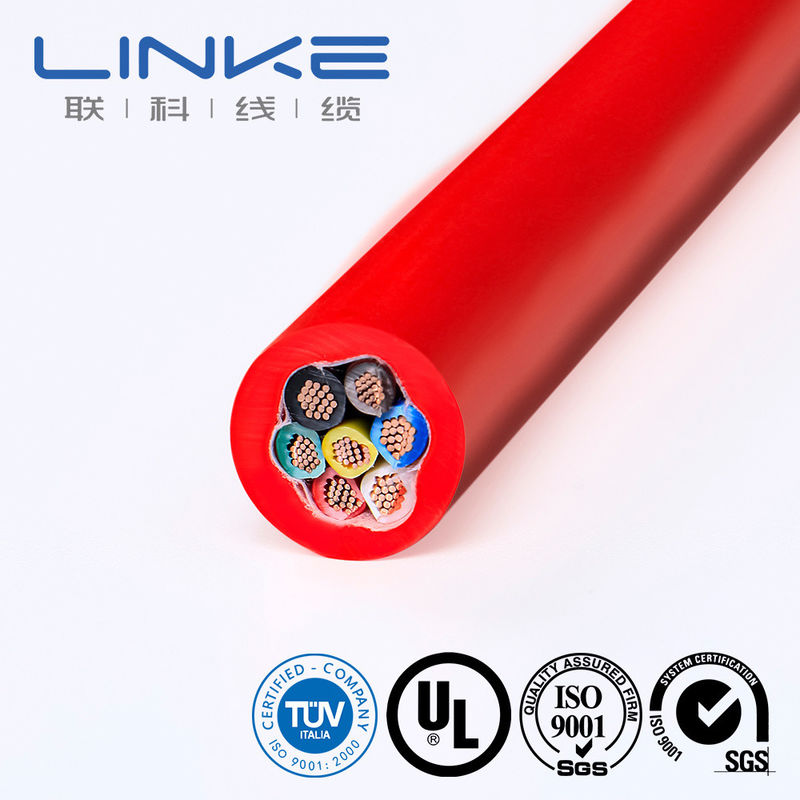

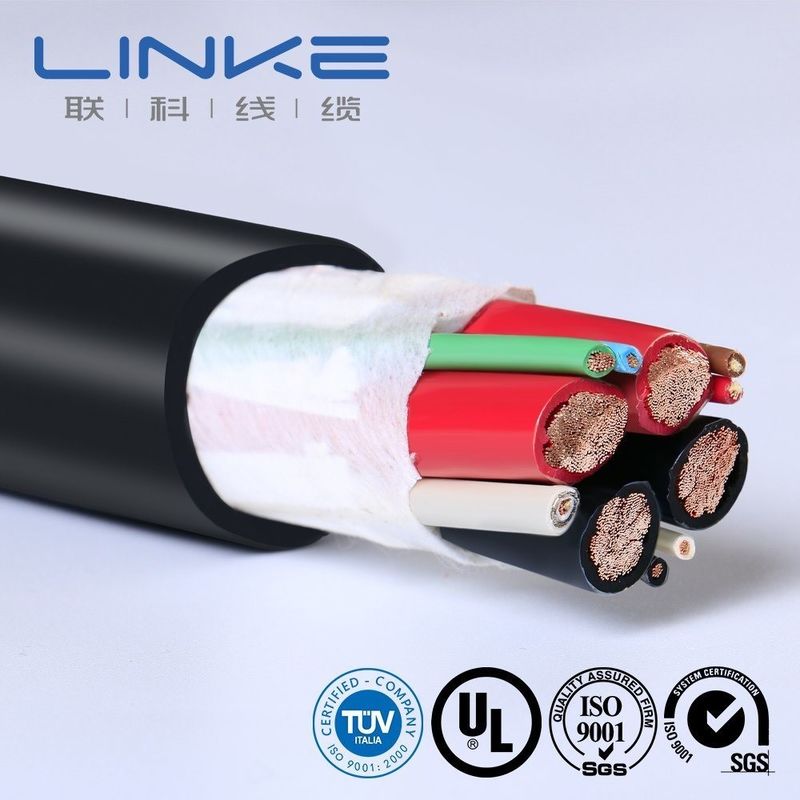

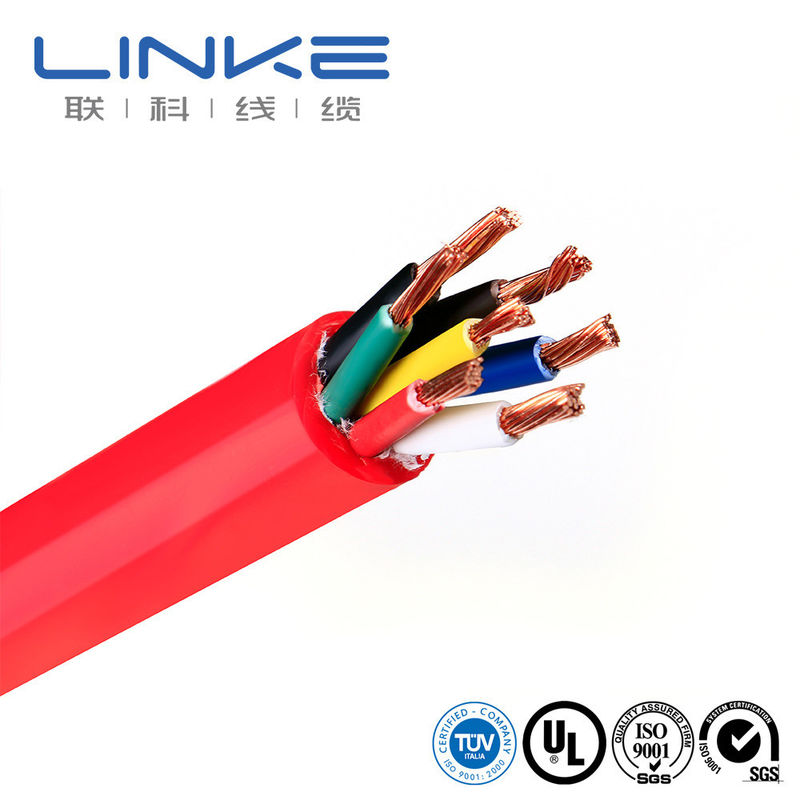

Imágenes del producto
Perfil del fabricante
Linke Cable Technology Co., Ltd es un fabricante líder de cables y alambres en China con más de 10 años de experiencia en la industria. Especializada en investigación, desarrollo, producción y comercialización de cables de alta calidad, ofrecemos soluciones integrales de cables para mercados globales.
Especializaciones
- Cables de carga para VE
- Cables médicos
- Cables de silicona
- Cables de resorte
- Cables trenzados
- Cables de remolque
- Cables UL
- Cables automotrices
En Linke Cable, empleamos un enfoque de ingeniero a ingeniero para desarrollar soluciones de cable superiores que mejoran el rendimiento del producto y la calidad de vida.
| Marca |
LINKE |
Sección transversal (mm²) |
0.01-500mm² |
| Calibre del cable (AWG) |
[por ejemplo, 24AWG, 28AWG] |
Conductor |
Cobre estañado / cobre desnudo, según los requisitos del cliente |
| Material aislante |
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la funda |
[PVC/PU/Caucho/Trenza/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[por ejemplo, 1m, 3 pies, 5m ±5% de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/No blindado/Blindaje trenzado] |
| Impedancia |
[por ejemplo, 75Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
| Radio de curvatura |
[por ejemplo, ≥5× diámetro del cable] |
Corriente nominal |
[por ejemplo, 5A] |
| Voltaje nominal |
[por ejemplo, 30V AC/DC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[por ejemplo, USB Tipo-C, Jack de 3.5mm, RJ45] |
Funda |
XLPE o PE o GOMA PVC |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| Temperatura |
Menos 70°C a 350°C (-70°C ~ 350°C) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de soporte |
cable personalizado, soluciones integrales, incluyendo corte preciso, crimpado e instalación de terminales (especificar material, por ejemplo, cobre/chapado en níquel) |
Laboratorio Independiente • Equipo de Pruebas Completo • Control de Calidad Total
Probamos cada producto según estrictos estándares para garantizar una calidad superior y un rendimiento fiable.
| No. |
Elemento de prueba |
Condición de prueba |
Requisito de prueba |
Datos de prueba |
Resultado |
| 1 |
Inspección de estructura |
1. Cumplir con la tabla de tamaño de alambre2. Espesor mínimo ≥ 80% del espesor promedio |
Cumplir con la tabla de tamaño de alambre |
Consultar registro de prueba |
Aprobado |
| 2 |
Choque térmico |
Enrollar la muestra en una varilla de hierro de tamaño especificado, colocarla en un horno de envejecimiento a la temperatura especificada durante 1 hora, enfriar la muestra a temperatura ambiente durante al menos 30 minutos, luego observar la muestra |
Sin grietas en la superficie de la muestra |
Sin grietas |
Aprobado |
| 3 |
Deformación por calor |
1. Medir el espesor de la muestra (marcar la posición de medición)2. Colocar la muestra y el accesorio de prueba en un horno de envejecimiento para precalentamiento a la temperatura especificada durante 1 hora3. Colocar la muestra bajo la columna de presión del accesorio de prueba durante 1 hora4. Volver a medir el espesor de la muestra en la misma posición |
1. La muestra no debe agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50% |
Consultar registro de prueba |
Aprobado |
| 4 |
FT2 |
Aplicar una llama estándar a una altura de 125 mm una vez |
1. La llama no debe propagarse a lo largo de su longitud2. La llama no debe extenderse a materiales inflamables cercanos |
Consultar registro de prueba |
Aprobado |
| 5 |
Envejecimiento |
1. Tomar cinco secciones de 200 mm de longitud de funda2. Colocar las muestras en un horno de envejecimiento a 158°C durante 168 horas3. Después de sacar las muestras, colocarlas a temperatura ambiente 23±5°C durante 16 horas, luego probar la elongación a la rotura y la resistencia a la tracción |
1. Elongación antes del envejecimiento ≥ 300%, elongación después del envejecimiento ≥ 80% de la anterior2. Resistencia a la tracción antes del envejecimiento > 1.41kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior |
Consultar registro de prueba |
Aprobado |
| 6 |
Doblado en frío |
Almacenar la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrollar la muestra en una varilla de hierro de tamaño especificado con vueltas especificadas, completar el enrollado en 30 segundos después de sacar la muestra de la caja de baja temperatura |
Sin grietas en la superficie de la muestra |
Sin grietas |
Aprobado |
| 7 |
Resistencia del conductor |
Medir la resistencia de un conductor de un metro con un medidor de resistencia DC |
A 20°C, resistencia de 8AWG ≤ 2.23Ω/km |
Consultar registro de prueba |
Aprobado |
Linke cable technology (DongGuan) Co. Ltd. se concentra en I+D y
proporciona soluciones profesionales para cables y alambres, especialmente para
clientes de diversas industrias. Incluye:
Cable para robot humanoide,
Cable de alimentación/datos de IA,
Cable semiconductor/cable de automatización industrial,
Cable sensor,
Cable de nueva energía,
Cable de belleza médica,
Cable UL,
Linke Cable tiene capacidades diversificadas de desarrollo de productos y capacidades técnicas para apoyar las necesidades diversificadas de los clientes. Hemos obtenido la siguiente autorización de producto: UL 758, CCC, RoHs, REACH, CE; Hemos
obtenido el siguiente sistema de gestión de calidad: ISO 9001-2015 (Todos los productos); ISO 13485
(Equipos y aparatos médicos), IATF 16949 (Industria automotriz)
Participación en exposiciones
Certificaciones de calidad
Nuestros productos cumplen con los siguientes estándares internacionales:
Nuestros productos cumplen con los siguientes estándares internacionales:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de cableado de electrodomésticos
Cable individual con aislamiento de PVC extruido, nominal 105°C, 1000V, Clase I, Grupo A, B o AB, FT1 y/o FT2
Cable con funda no integral de PVC extruido, nominal 105°C, 1000V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Cable con funda no integral de TPU extruido, nominal 80°C, 300V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Preguntas frecuentes
1. ¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional. Podemos controlar su pedido desde el principio hasta el final. Bienvenido a visitarnos. Lo recogeremos en Shenzhen.
2. ¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para usted. Se espera que los nuevos clientes paguen el costo del mensajero.
3. ¿Cuál es su cantidad mínima de pedido?
Normalmente 100m. Sin embargo, el cable es muy pesado. Es mejor pedir una cantidad adecuada para evitar el alto flete. El transporte marítimo es la mejor opción.
4. ¿Puedo obtener un descuento?
Depende de su cantidad. Podemos hacer un descuento y cubrir el flete. Por favor, póngase en contacto con nosotros.
5. ¿Su empresa acepta producción OEM?
Sí, podemos imprimir el nombre de su empresa e incluso personalizar la tarjeta de calidad para promocionar su empresa.
