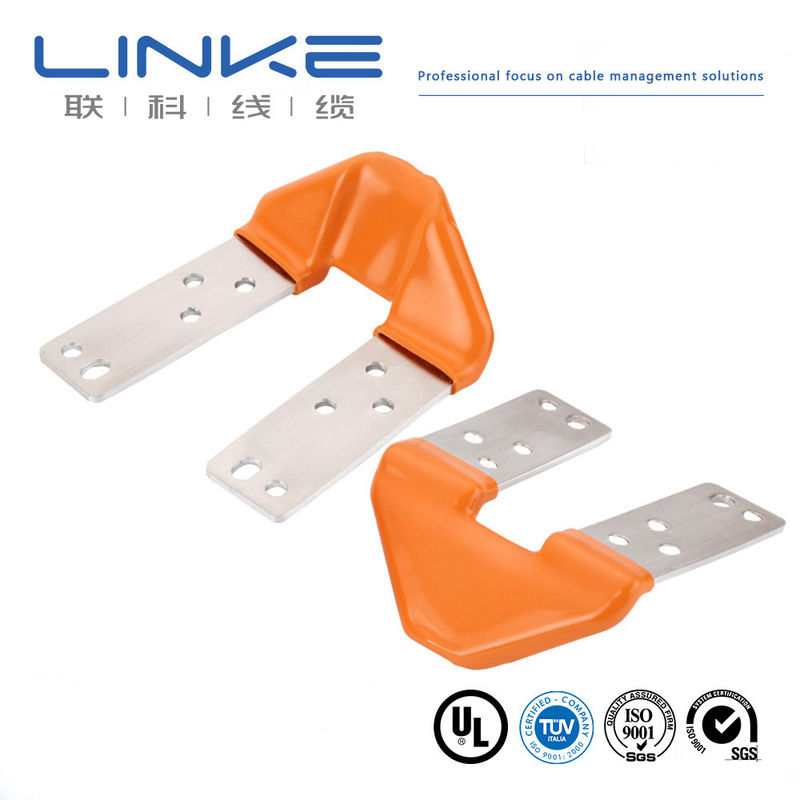

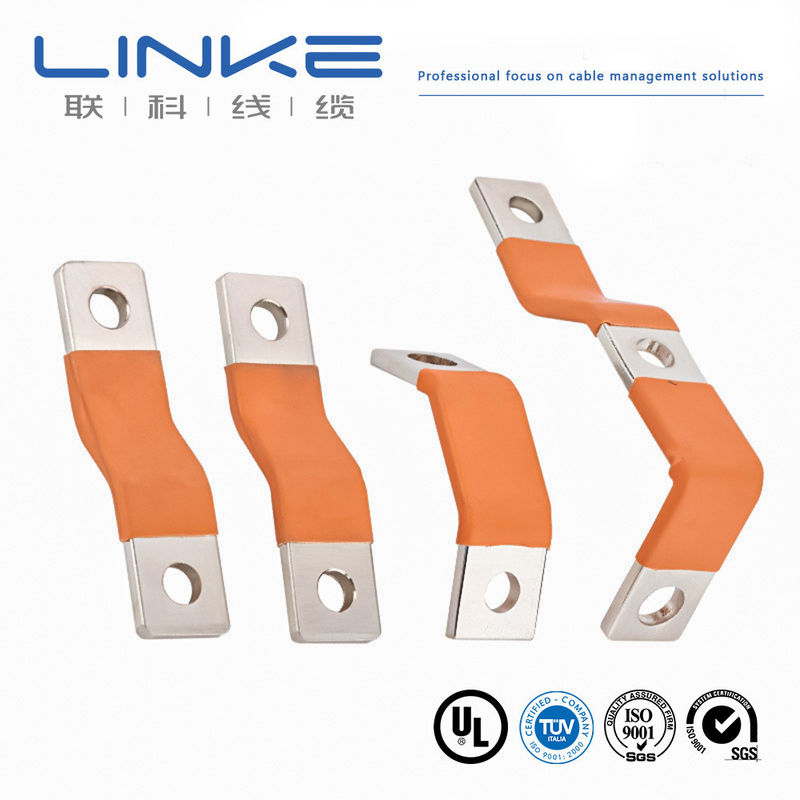

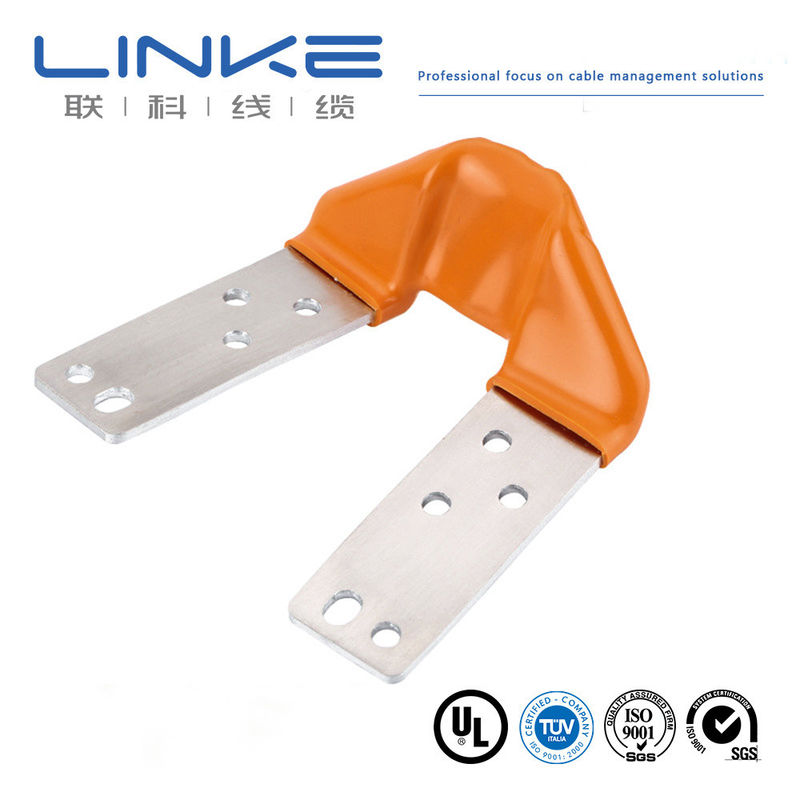

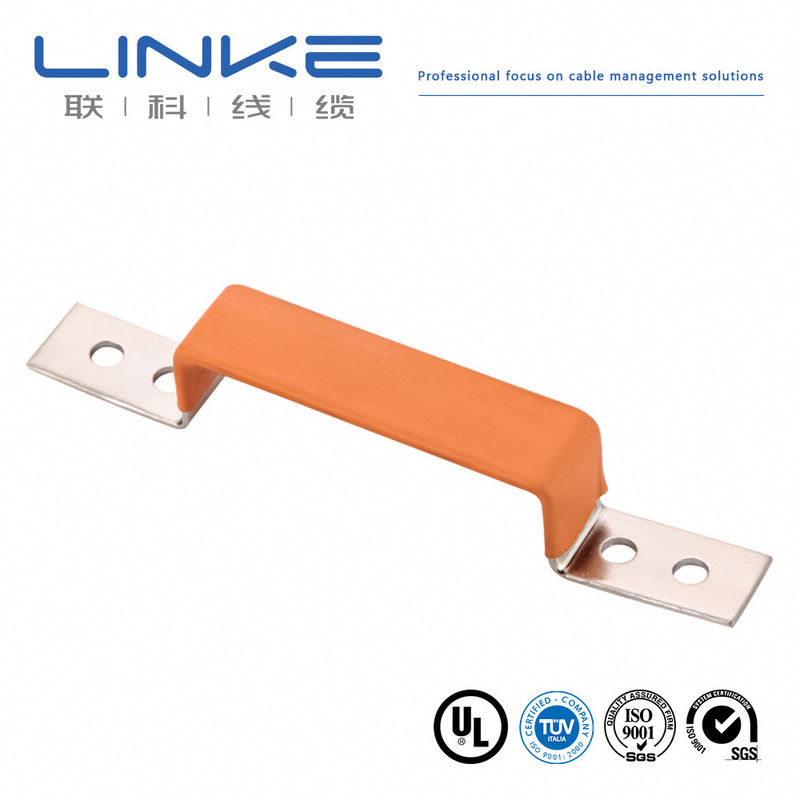

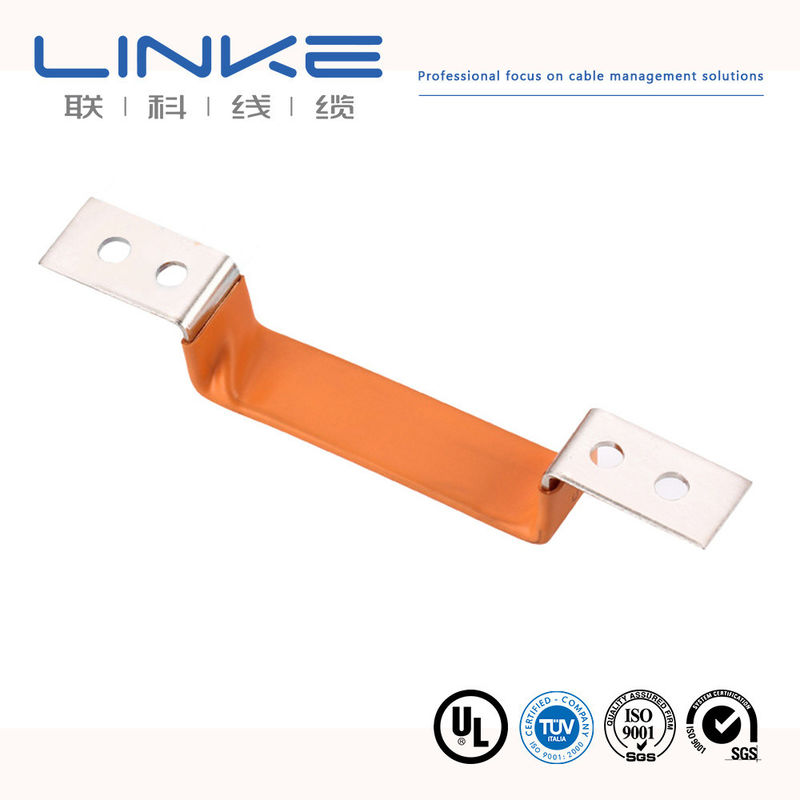

Barra colectora flexible personalizada aislada - Barra colectora de cobre plana para aplicaciones de baterías
Las barras colectoras flexibles se fabrican uniendo piezas de lámina de cobre, utilizando un contenido de cobre puro del 99,9%. Esta construcción proporciona una excelente conductividad con impurezas mínimas, mientras que las barras colectoras de cobre laminado ofrecen una mayor área de superficie de transporte de corriente.
Especificaciones de la lámina de cobre
Rango de espesor: 0,05 mm a 0,3 mm. Las superficies de contacto pueden estañarse o platearse según los requisitos del usuario. La capacidad de corriente se calcula en base a una correa de punto de 1 metro cuadrado con una corriente de carga efectiva de 4A. Los conductores de cobre con diferentes áreas seccionales presentan parámetros variables. Las áreas más grandes pueden ser multicapa o configurarse como conjuntos.
Normas de materiales
| Estándar |
Especificación |
| GB |
Cobre T2 con mín. 99,9% |
| DIN |
E-Cu58 (Número: 2.0065) |
| EN |
Cu-ETP (Número: CW004A) |
| ISO |
Cu-ETP |
| UNS |
C11000 |
| JIS |
C1100 |
| BS |
C101 |
| Otro |
Materiales personalizados disponibles bajo pedido |
Especificaciones técnicas
- Resistencia: 0,00001 Ω
- Conductividad: 57%
- Espesor de lámina de cobre de una sola capa: 0,1/0,2/0,3/0,5/1,0 mm (se recomienda el espesor adecuado según la estructura de la barra colectora)
- Material aislante: Revestimiento por inmersión de PVC con excelente rendimiento, adecuado para barras colectoras de forma especial, resistente a roturas durante flexiones repetidas
- Rendimiento del aislamiento: Tanto el PE como el PVC funcionan bien, siendo el revestimiento por inmersión de PVC superior a los tubos termorretráctiles de PE
- Retardante de llama/Resistencia al fuego: UL94-V-0 o personalizado según sus requisitos
- Recubrimiento superficial: Opciones de niquelado, estañado o plateado disponibles
- Espesor del recubrimiento: Normalmente de 3 µm a 12 µm o personalizado
- Prueba de niebla salina: El níquel resiste 240 horas en ambiente neutro (la plata y el estaño tienen menor resistencia)
- Prueba de flexión: Resiste 10.000 flexiones en un ángulo de 15 radianes sin rotura ni fractura
- Temperatura de funcionamiento: -45 °C a +150 °C
- Resistencia a la tracción de la lámina de cobre: ≥500N
Rendimiento de la prueba de fugas
Resultados de la prueba de manguitos de inmersión de PVC:
- 3500 VCC durante 30 s a 1,5 mm de espesor: Fuga 0,025 mA
- 5000 VCA durante 30 s a 60 s a 1,8 mm a 2,0 mm de espesor: Fuga 0,065 mA
Proporcionamos soluciones personalizadas basadas en sus requisitos específicos de voltaje de trabajo.
Prueba de aumento de temperatura
Las pruebas varían según el área de la sección transversal de la barra colectora flexible. Proporcionamos informes completos de prueba de aumento de temperatura antes de la entrega bajo pedido.
Información de pedido
- Tiempo de cotización: 1-3 días hábiles después de recibir su consulta
- Entrega de muestra/pedido de prueba: 5-15 días hábiles dependiendo de la estructura de la barra colectora y el proceso de fabricación
Certificaciones de calidad y medio ambiente
- Gestión de calidad: Industria automotriz IATF 16949
- Ecológico: Cumple con ROHS, REACH
Opciones de conductor
Conductor: Cable de cobre recocido desnudo flexible
Aislamiento: Cobre
Colores de la cubierta: Negro, Naranja, Rojo, Amarillo, Azul (aislamiento simple y doble)
Tamaños en mm² (estilo europeo): Personalizable
Tamaños AWG (estilo norteamericano): Personalizable
Rango de temperatura: Personalizable
Opción de aislamiento de silicona
Conductor: Cable de cobre recocido desnudo flexible
Aislamiento: Silicona
Colores de la cubierta: Negro, Naranja, Rojo, Amarillo, Azul (aislamiento simple y doble)
Tamaños en mm²: 4 mm² a 240 mm²
Tamaños AWG: 0 AWG - 10 AWG
Rango de temperatura: -60 °C a 200 °C

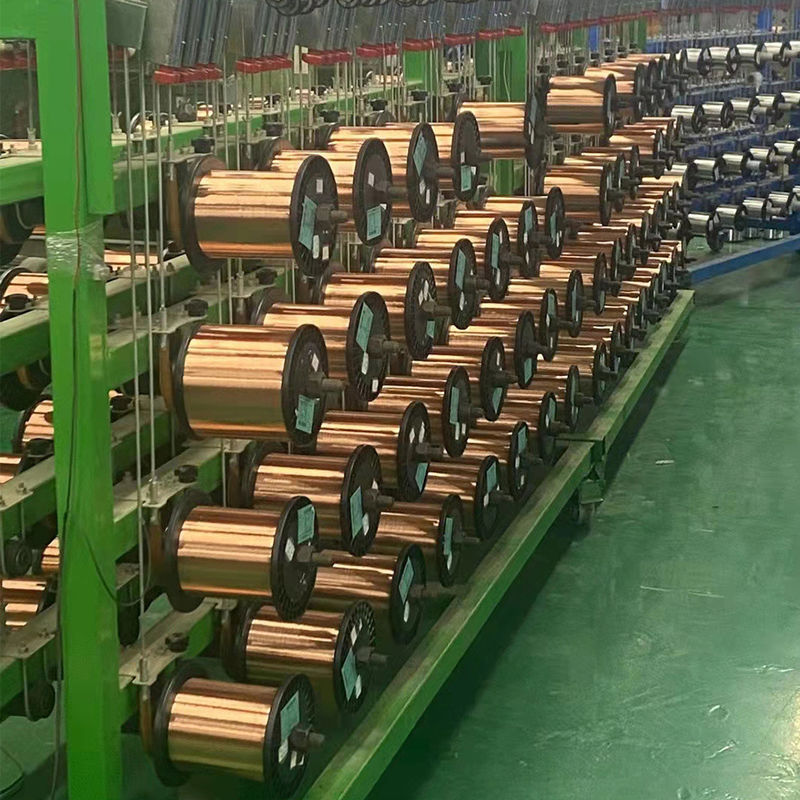

Perfil del fabricante
Linke Cable Technology Co., Ltd es un fabricante líder de cables chino con más de 10 años de experiencia en I+D, producción y comercialización de productos de alambre y cable. Nos especializamos en proporcionar soluciones de cables personalizadas a nivel mundial, incluyendo cables de carga para vehículos eléctricos, cables médicos, cables de silicona, cables de resorte, cables trenzados, cables de remolque, cables UL y cables automotrices.
Nuestro enfoque centrado en la ingeniería garantiza que desarrollamos cables superiores que mejoran la calidad y el rendimiento para nuestros clientes.
| Marca |
LINKE |
Sección transversal (mm²) |
0,01-500 mm² |
| Calibre del cable (AWG) |
[por ejemplo, 24 AWG, 28 AWG] |
Conductor |
Cobre estañado / cobre desnudo, según los requisitos del cliente |
| Material aislante |
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la cubierta |
[PVC/PU/Caucho/Trenza/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[por ejemplo, 1 m, 3 pies, 5 m ±5% de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/No blindado/Blindaje trenzado] |
| Impedancia |
[por ejemplo, 75 Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
| Radio de curvatura |
[por ejemplo, ≥5 * diámetro del cable] |
Corriente nominal |
[por ejemplo, 5A] |
| Voltaje nominal |
[por ejemplo, 30V CA/CC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[por ejemplo, USB tipo C, Jack de 3,5 mm, RJ45] |
Cubierta |
XLPE o PE o GOMA PVC |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| Temperatura |
Menos 70 °C a 350 °C (-70 °C ~ 350 °C) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de apoyo |
cable personalizado, soluciones integrales, incluyendo corte preciso, crimpado e instalación de terminales (especificar material, por ejemplo, cobre/chapado en níquel) |
Certificaciones
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR- Material de cableado de electrodomésticos
Preguntas frecuentes
¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional que controla su pedido de principio a fin. Damos la bienvenida a visitas y ofrecemos servicio de recogida en Shenzhen.
¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para los clientes. Se espera que los nuevos clientes paguen los costos de mensajería.
¿Cuál es su cantidad mínima de pedido?
Normalmente 100 m. Sin embargo, debido al peso del cable, recomendamos pedir cantidades adecuadas para evitar altos costos de flete. El transporte marítimo es la opción más económica.
¿Puedo obtener un descuento?
Los descuentos dependen de la cantidad del pedido. Podemos ofrecer descuentos y cubrir los costos de flete para pedidos más grandes. Póngase en contacto con nosotros para obtener más detalles.
¿Su empresa acepta producción OEM?
Sí, podemos imprimir el nombre de su empresa e incluso personalizar tarjetas de calidad para promocionar su marca.
