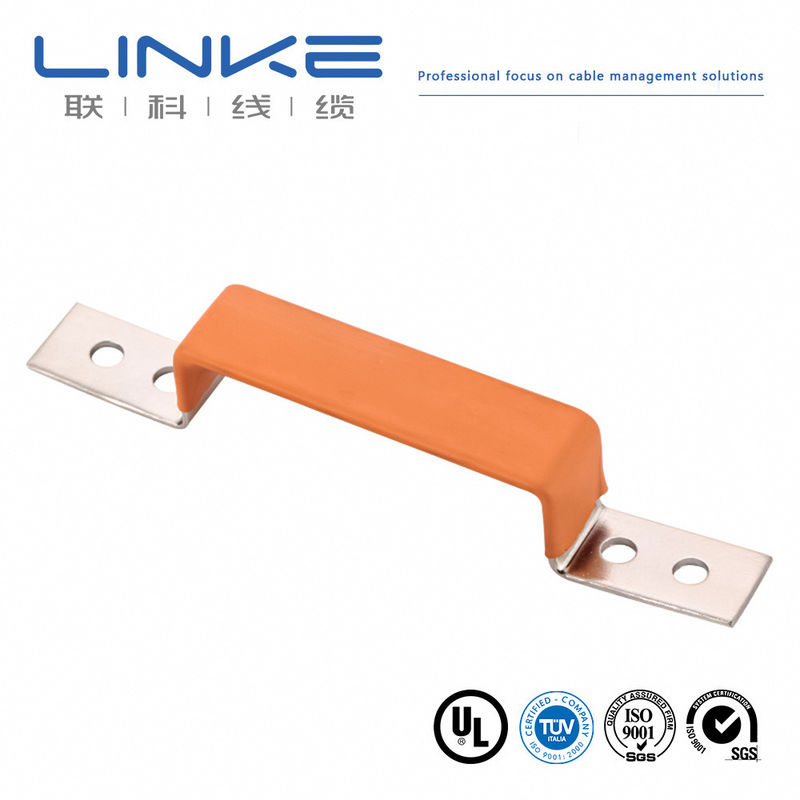

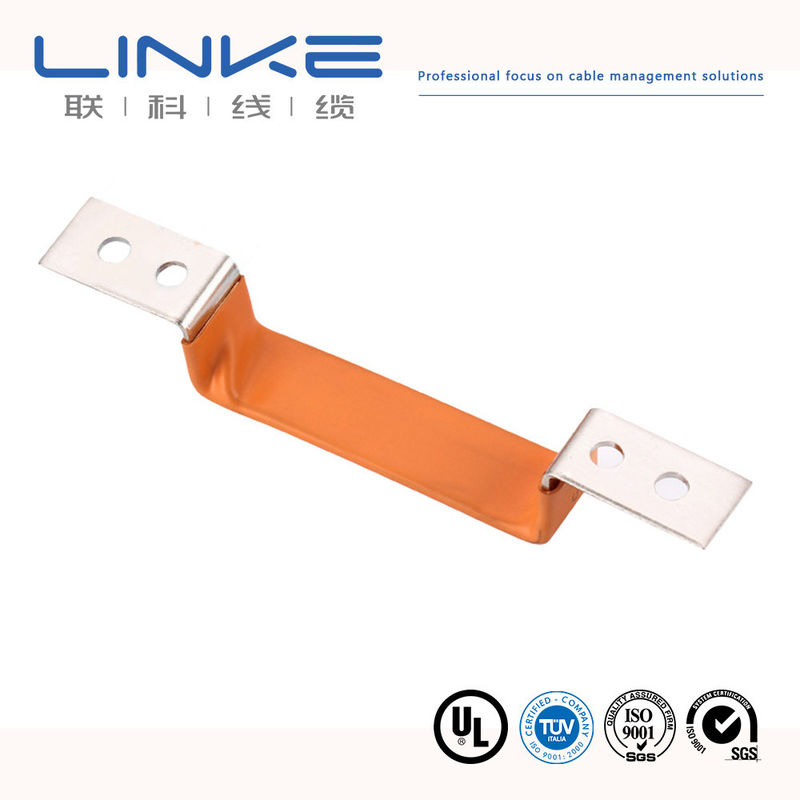

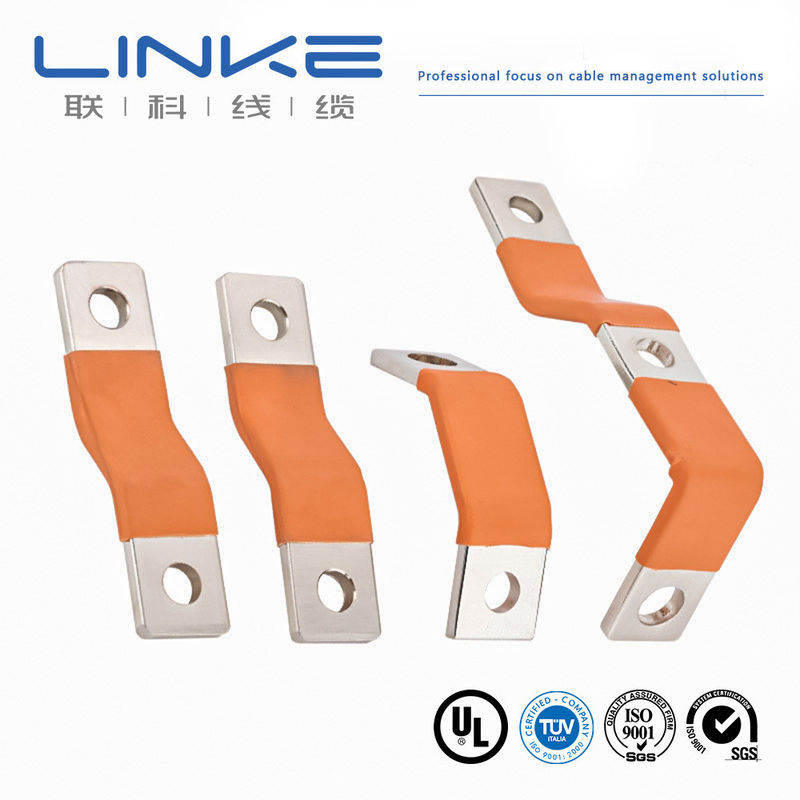

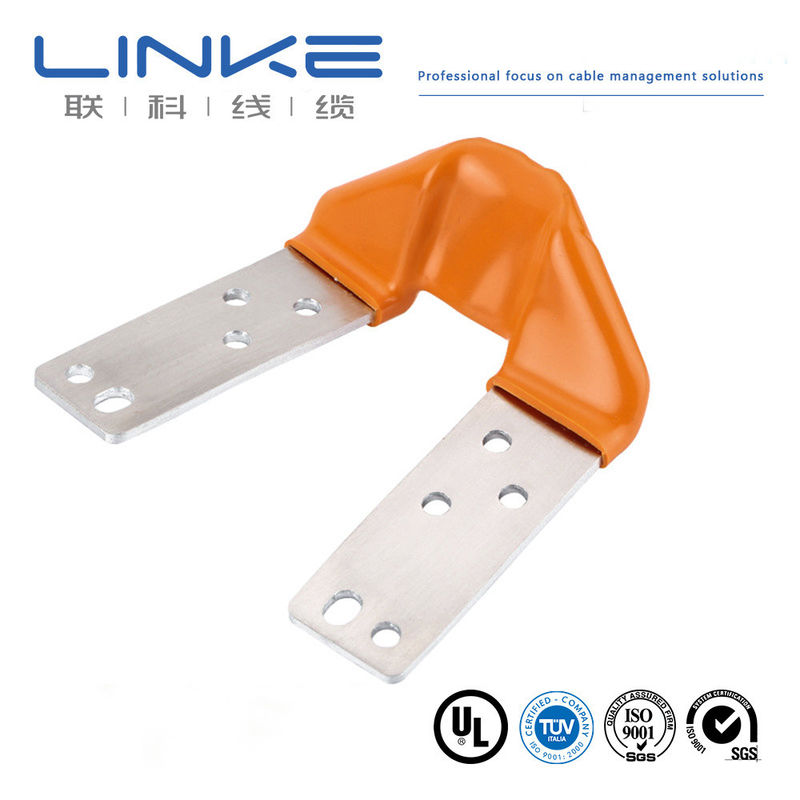

Barras de bus flexibles aisladas personalizadas - Barras de bus de cobre plano para aplicaciones de baterías
Las barras flexibles se fabrican mediante la soldadura de piezas de papel de cobre juntas, utilizando un contenido de cobre puro del 99,9%.mientras que las barras de cobre laminadas ofrecen una mayor superficie de carga de corriente.
Especificaciones de las láminas de cobre
Los contactos pueden estar enlatados o plateados según las necesidades del usuario.La capacidad de corriente se calcula sobre la base de 1 cinta de punto cuadrada con una corriente de carga efectiva de 4ALos conductores de cobre con diferentes áreas seccionales presentan parámetros variables. Las áreas más grandes pueden ser de múltiples capas o configuradas como conjuntos.
Estándares materiales
| Estándar | Especificación |
|---|
| Gran Bretaña | T2 Cobre con 99,9% como mínimo |
| El DIN | E-Cu58 (número: 2.0065) |
| En el caso de los | Cu-ETP (número: CW004A) |
| El ISO | Cu-ETP |
| El SNU | C11000 |
| El JIS | C1100 |
| No es cierto | C102 |
| Las demás | Materiales personalizados disponibles bajo petición |
Especificaciones técnicas
- Resistencia: 0,00001Ω
- Conductividad: 57%
- espesor de una sola capa de papel de cobre: 0,1/0,2/0,3/0,5/1,0 mm (se recomienda un espesor adecuado en función de la estructura de la barra de bus)
- Material de aislamiento: recubrimiento de inmersión de PVC con excelente rendimiento, adecuado para barras de bus de forma especial, resistente a la rotura durante la flexión repetida
- Rendimiento de aislamiento: tanto el PE como el PVC tienen un buen rendimiento, con una inmersión de PVC superior a los tubos de contracción térmica del PE
- Retardante de llama/Resistencia al fuego: UL94-V-0 o personalizado según sus requisitos
- Revestimiento de la superficie: Opciones de níquel, estaño o plateado disponibles
- espesor de revestimiento: normalmente de 3um a 12um o personalizado
- Pruebas con sal: el níquel resiste 240 horas en un ambiente neutro (la plata y el estaño tienen una menor resistencia)
- Prueba de flexión: Resiste 10.000 curvas en ángulo de 15 radianos sin roturas o fracturas
- Temperatura de funcionamiento: -45°C a +150°C
- Resistencia a la tracción de la lámina de cobre: ≥ 500N
Rendimiento de las pruebas de fugas
Resultados del ensayo de las mangas de sumersión de PVC:
- 3500VDC durante 30 segundos a un espesor de 1,5 mm: fuga de 0,025 MA
- 5000 VAC para 30 a 60 a 1,8 mm a 2,0 mm de espesor: fugas 0,065 MA
Proporcionamos soluciones personalizadas basadas en sus requisitos de voltaje de trabajo específicos.
Pruebas de aumento de temperatura
Las pruebas varían según el área de la sección transversal flexible de la barra de bus.
Información sobre los pedidos
- Tiempo de cita: 1-3 días laborables después de recibir su consulta
- Entrega del pedido de muestra/prueba: 5-15 días laborables según la estructura de la barra de bus y el proceso de fabricación
Certificaciones de calidad y medio ambiente
- Gestión de la calidad: industria automotriz IATF 16949
- El objetivo de las medidas es garantizar la protección de los consumidores.
Opciones del conductor
El conductor: alambre de cobre recocido desnudo flexible
El aislamiento: cobre
Colores de la chaqueta: Negro, Naranja, Rojo, Amarillo, Azul (sólo y doble aislado)
Tamaños SQ MM (estilo europeo): personalizables
Tamaños AWG (estilo norteamericano): personalizables
Rango de temperatura: Personalizable
Opción aislada de silicona
El conductor: alambre de cobre recocido desnudo flexible
El aislamiento es de silicona
Colores de la chaqueta: Negro, Naranja, Rojo, Amarillo, Azul (sólo y doble aislado)
Las dimensiones de los MM cuadrados: de 4 a 240 mm cuadrados
Tamaños de las AWG: 0AWG-10AWG
Rango de temperatura: desde -60°C hasta 200°C
Perfil del fabricante
Linke Cable Technology Co., Ltd es un fabricante chino líder de cables con más de 10 años de experiencia en I+D, producción y comercialización de productos de cable y alambre.Nos especializamos en proporcionar soluciones de cable personalizadas en todo el mundo, incluyendo cables de carga de vehículos eléctricos, cables médicos, cables de silicona, cables de resorte, cables trenzados, cables de remolque, cables UL y cables para automóviles.
Nuestro enfoque centrado en la ingeniería asegura que desarrollamos cables superiores que mejoran la calidad y el rendimiento para nuestros clientes.
Certificaciones
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
El uso de las sustancias químicas en la fabricación de productos químicos no está prohibido en la Directiva 92/65/CEE.
ISO9001 y ISO13485, TS16949 y otras certificaciones
CNR- Material de cableado del aparato
