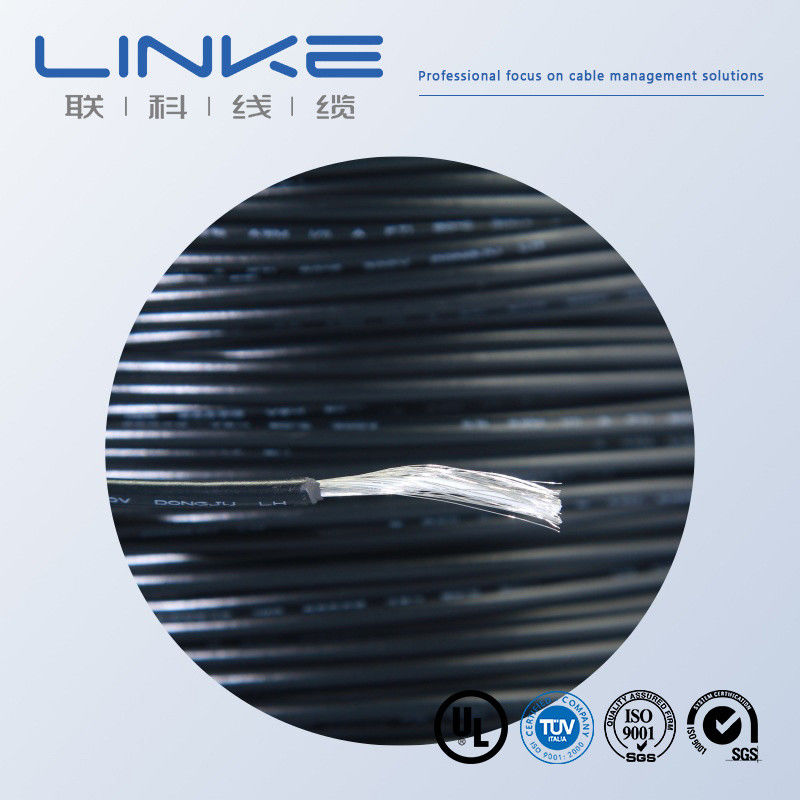

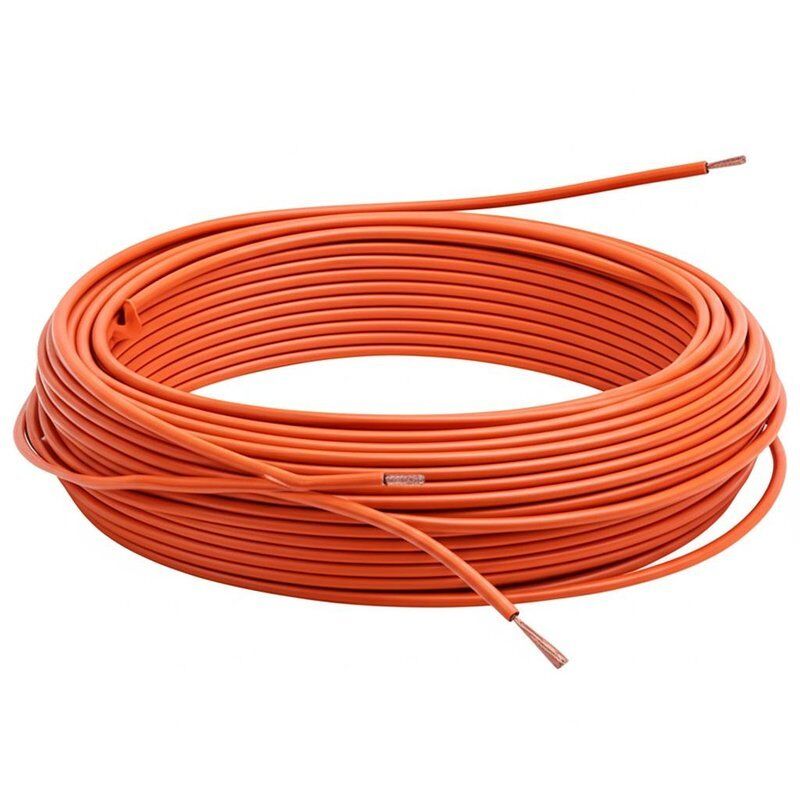

UL1569 Cable mono núcleo de cobre enlatado aislado de PVC
Cable de cobre de núcleo único aislado en lata de PVC certificado UL diseñado para aplicaciones de cableado electrónico, conforme con las normas UL758/UL1581.
Haga clic para explorar nuestros productos de moda, que gozan de gran popularidad en todo el mundo con un rendimiento estable y una entrega rápida.
Linke cable technology (DongGuan) Co. Ltd. se concentra en la I+D y proporciona soluciones profesionales para el sector del cable y del cable,especialmente para los diferentes clientes de la industria.
- Cables para robots humanoides
- Cable de alimentación/cable de datos
- Cables semiconductores/cables automáticos industriales
- Cables de sensores
- Nuevo cable de energía
- Cables de belleza para uso médico
- Cables de alambre UL
Linke Cable dispone de capacidades de desarrollo de productos y capacidades técnicas diversificadas para satisfacer las necesidades de los clientes.Reacción,CE; Hemos obtenido el siguiente sistema de gestión de la calidad:ISO 9001-2015 ((Todos los productos); ISO 13485 ((Aparatos e instrumentos médicos),IATF 16949 ((Industria automotriz)
Laboratorio independiente • Equipo de ensayo completo • Control de calidad completo
Probamos cada producto con estrictos estándares para garantizar una calidad superior y un rendimiento confiable.
Operamos un laboratorio independiente de pruebas de calidad con instalaciones de pruebas completas y procedimientos estandarizados.Nuestro conjunto completo de normas de ensayo de productos cubre todos los indicadores clave de rendimiento y seguridadA través de una inspección sistemática y rigurosa, controlamos eficazmente la calidad del producto, reducimos los riesgos y le proporcionamos productos seguros, estables y de alta calidad en los que puede confiar.
| - No, no es así. |
Punto de ensayo |
Condición de ensayo |
Requisito de ensayo |
Datos de ensayo |
Resultado |
| 1 |
Inspección de la estructura |
1. Cumplir con la tabla de tamaño de alambre
2. espesor mínimo ≥ 80% del espesor medio |
Cumplir con la tabla de tamaño del cable |
Se refiere al registro de ensayos |
Pasado. |
| 2 |
Choque térmico |
Enrollar la muestra en una varilla de hierro de tamaño especificado, colocarla en un horno de envejecimiento a una temperatura especificada durante 1 hora, enfriar la muestra a temperatura ambiente durante al menos 30 minutos y luego observar la muestra. |
No hay grietas en la superficie de la muestra |
No hay grietas |
Pasado. |
| 3 |
Deformación por calor |
1. Medir el grosor de la muestra (marcar la posición de medición)
2Colocar la muestra y el equipo de ensayo en el horno de envejecimiento para precalentarlos a la temperatura especificada durante 1 hora.
3Colocar la muestra bajo la columna de presión del dispositivo de ensayo durante 1 hora.
4. Volver a medir el grosor de la muestra en la misma posición |
1La muestra no deberá agrietarse por la columna de presión o por el conductor expuesto.
2Reducción del grosor ≤ 50% |
Se refiere al registro de ensayos |
Pasado. |
| 4 |
Sección 2 |
Aplicar una llama estándar a una altura de 125 mm una vez |
1La llama no se propagará a lo largo de su longitud.
2. La llama no se extenderá a los materiales inflamables cercanos |
Se refiere al registro de ensayos |
Pasado. |
| 5 |
Envejecimiento |
1. Tome cinco secciones de una vaina de 200 mm de largo
2Colocar las muestras en horno de envejecimiento a 158°C durante 168 horas.
3Después de extraer las muestras, colocarlas a temperatura ambiente de 23 ± 5 °C durante 16 horas, y luego probar el alargamiento a ruptura y resistencia a la tracción. |
1. alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior
2Resistencia a la tracción antes del envejecimiento > 1,41 kg/mm2, resistencia a la tracción después del envejecimiento ≥ 80% de la anterior |
Se refiere al registro de ensayos |
Pasado. |
| 6 |
El Cold Bend |
Conservar la muestra en una caja de baja temperatura a una temperatura especificada durante 4 horas, la muestra de viento en una varilla de hierro de tamaño especificado con giros especificados,enrollamiento completo en un plazo de 30 segundos después de sacar la muestra de la caja de baja temperatura |
No hay grietas en la superficie de la muestra |
No hay grietas |
Pasado. |
| 7 |
Resistencia del conductor |
Medir la resistencia del conductor del núcleo de un metro con el contador de resistencia de CC |
A 20°C, resistencia de 8AWG ≤ 2,23Ω/km |
Se refiere al registro de ensayos |
Pasado. |
Especificaciones del producto
Número de modelo UL:1569
Válvulas de cargaLas demás:
Temperatura nominal:105°C
Estándar:Se aplican las siguientes medidas:
Marcado:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Cable de línea
Aplicaciones
Conexión interna de aparatos y equipos electrónicos.
Especificaciones técnicas
| Tamaño del conductor (AWG) |
Construcción (no/mm) |
Diámetro (mm) |
Espesor nominal (mm) |
Diámetro (mm) |
Resistencia máxima del conductor (Ω/KM)
Cobre desnudo |
Resistencia máxima del conductor (Ω/KM)
Cobre conservado |
| 32 |
7 y 0.08 |
0.24 |
0.38 |
1.00±0.05 |
563.5 |
588.9 |
| 30 |
7 y 0.10 |
0.30 |
0.38 |
1.10 ± 0.05 |
354 |
381 |
| 28 |
7 y 0.127 |
0.38 |
0.38 |
1.20 ± 0.10 |
223 |
239 |
| 26 |
7 y 0.16 |
0.48 |
0.38 |
1.30 ± 0.10 |
140 |
150 |
| 24 |
7 y 0.20 |
0.60 |
0.38 |
1.40 ± 0.10 |
87.6 |
94.2 |
| 22 |
7 y 0.254 |
0.78 |
0.38 |
1.60 ± 0.10 |
55.4 |
59.4 |
| 20 |
26 por 0.16 |
0.94 |
0.38 |
1.80 ± 0.10 |
34.6 |
36.7 |
| 18 |
41/0. ¿Qué quieres decir?16 |
1.18 |
0.38 |
2.10 ± 0.10 |
21.8 |
23.2 |
| 16 |
26 por 0.254 |
1.49 |
0.38 |
2.40 ± 0.10 |
13.7 |
14.6 |
| 14 |
41/0. ¿Qué quieres decir?254 |
1.88 |
0.38 |
2.80 ± 0.10 |
8.62 |
8.96 |
| 12 |
65 por 0.254 |
2.36 |
0.38 |
3.30 ± 0.10 |
5.43 |
5.64 |
| 10 |
Es un 105/0.254 |
3.00 |
0.38 |
3.90 ± 0.15 |
3.409 |
3.546 |

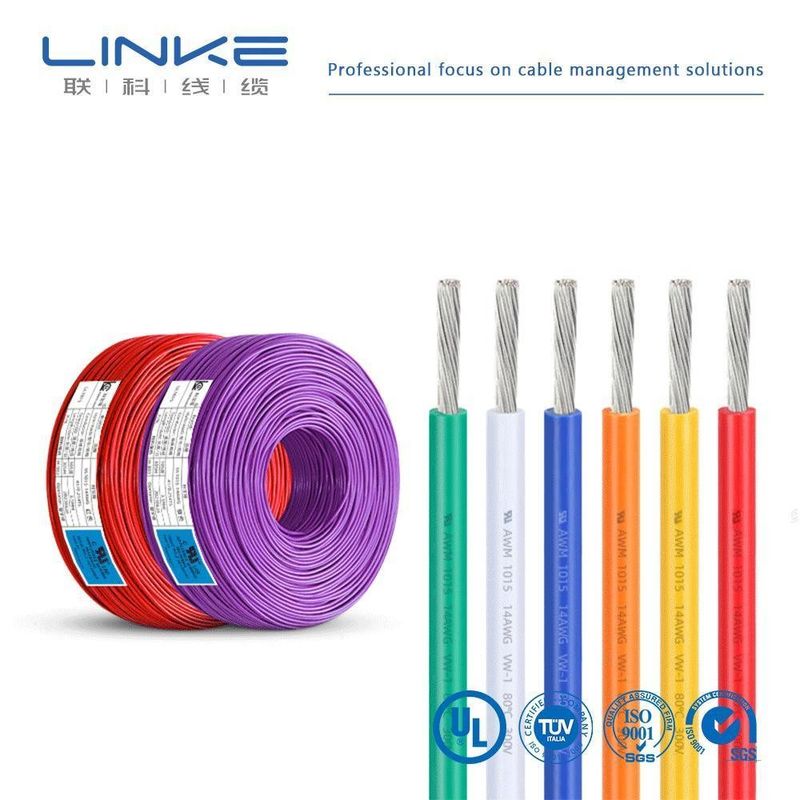

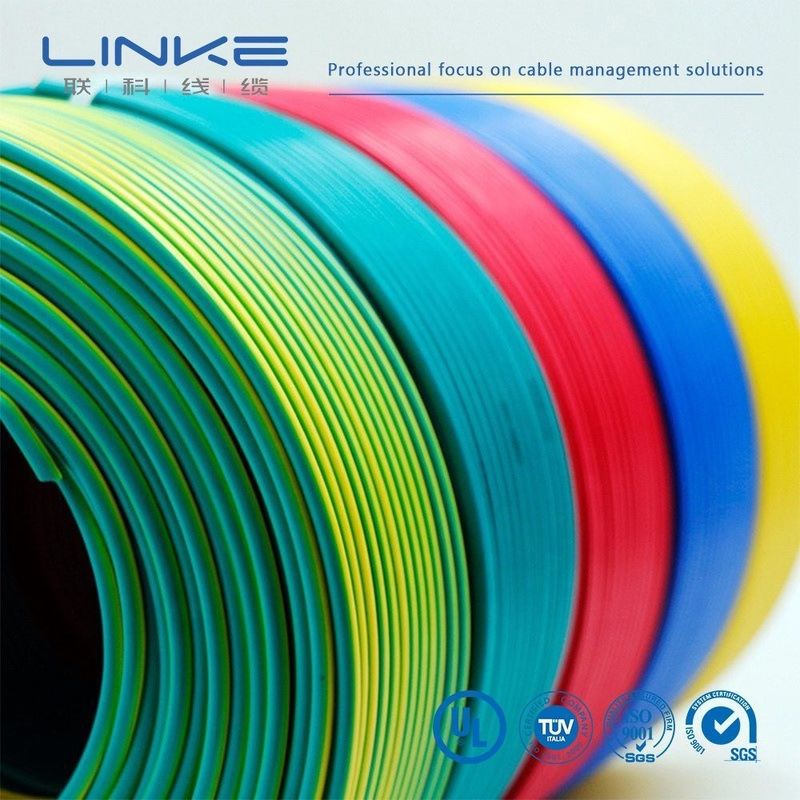

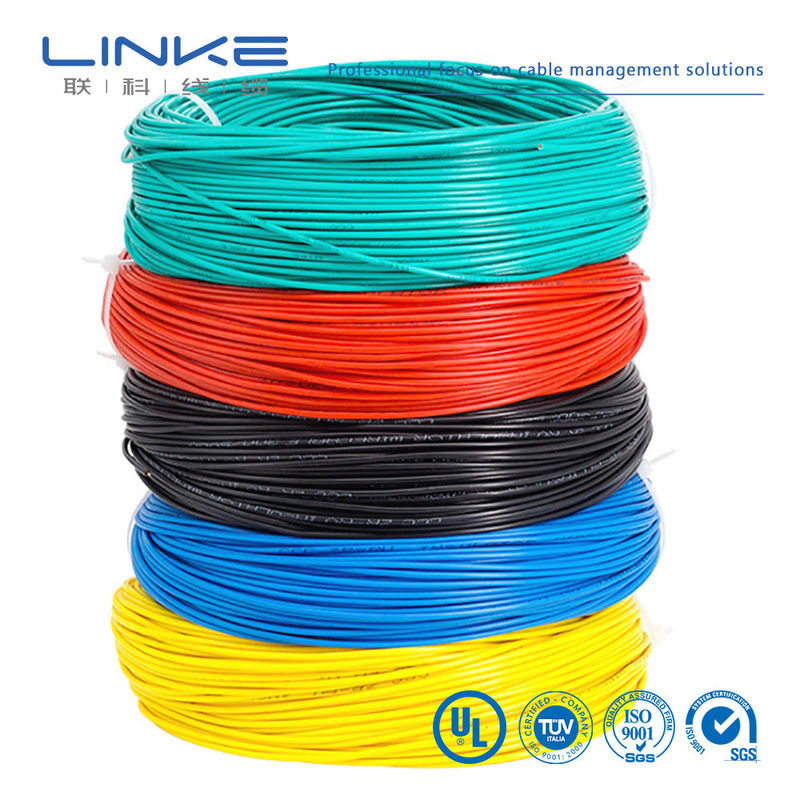

Los colores disponibles
Negro, marrón, rojo, naranja, amarillo, verde, azul, púrpura, gris, blanco, amarillo/verde, transparente
Opciones de personalización
Las especificaciones de alambre se pueden personalizar de acuerdo con sus requisitos específicos.
Características del producto
- El conductor:Cables de cobre recocido desnudo y flexibles
- Opciones de aislamiento:El contenido de PVC, TPU, XLPE, silicona
- Color de la chaqueta:Elección de negro, naranja, rojo, amarillo, azul - aislado simple y doble
- Tamaños SQ MM (estilo europeo):0.1-100SQ
- Tamaños AWG (estilo norteamericano):1AWG-30AWG
- Rango de temperatura:-60 °C a 200 °C
| Marca del producto |
En la izquierda |
Sección transversal (mm2) |
0.01 a 500 mm2 |
| Se aplicará el método de calibración de los valores de las emisiones de gases de efecto invernadero. |
[por ejemplo, 24AWG, 28AWG] |
El conductor |
Cobre enlatado / cobre desnudo, según las necesidades del cliente |
| Material aislante |
Las demás materias del capítulo 9 incluidas en el anexo I se clasificarán en el anexo II. |
Material de la chaqueta |
[PVC / PU / caucho / trenzado / etc.] |
| Certificaciones |
El número de unidades de producción es el siguiente: |
Duración personalizada |
[por ejemplo, 1m, 3ft, 5m ± 5% de tolerancia] |
| Tipo de cable |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/almacenamiento de energía//etc.] |
Protección |
[Escudo/sin escudo/Escudo trenzado] |
| Impedancia |
[por ejemplo, 75Ω (para cables coaxiles) ] |
Impresión/logotipo |
[Texto/Etiqueta/Logo, máximo 20 caracteres] |
| Radius de curvatura |
[por ejemplo, ≥ 5 × diámetro del cable] |
Calificación actual |
[por ejemplo, 5A] |
| Nivel de tensión |
[por ejemplo, 30V CA/CC] |
Material del conector |
[Revestido de oro/niquelado/bronce/etc.] |
| Conectores |
[por ejemplo, USB tipo-C, conector de 3,5 mm, RJ45] |
El chaqueta |
El contenido de CO2 en el producto se calculará en función de las condiciones de producción. |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colorido |
[Negro/Blanco/Rojo/Custom Pantone/etc.] |
| temperatura |
La temperatura de la atmósfera es de menos de 70 °C a 350 °C (~ 70 °C a 350 °C) |
Paquete |
En el caso de las mercancías de la categoría B, el valor de las mercancías de la categoría B será el valor de las mercancías de la categoría B. |
| Servicios de apoyo |
cable personalizado, soluciones de extremo a extremo, incluido el corte preciso, el crimping y la instalación de las ruedas (especificar el material, por ejemplo, cobre/niquel) |
