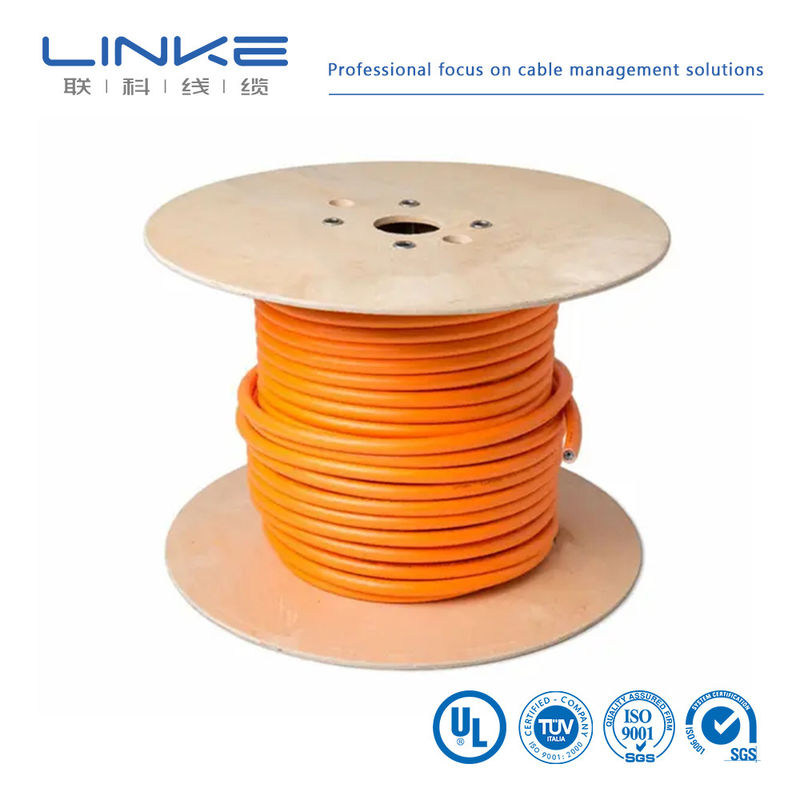

Cable de alimentación flexible de silicona DW26, cable de silicona blindado para vehículos eléctricos
Descripción del producto
Cable de estación de carga para vehículos eléctricos diseñado para aplicaciones de alto voltaje de vehículos eléctricos, incluidas salidas de energía de batería, conexiones de controlador, conexiones de motor, estaciones de carga y cargadores a bordo.

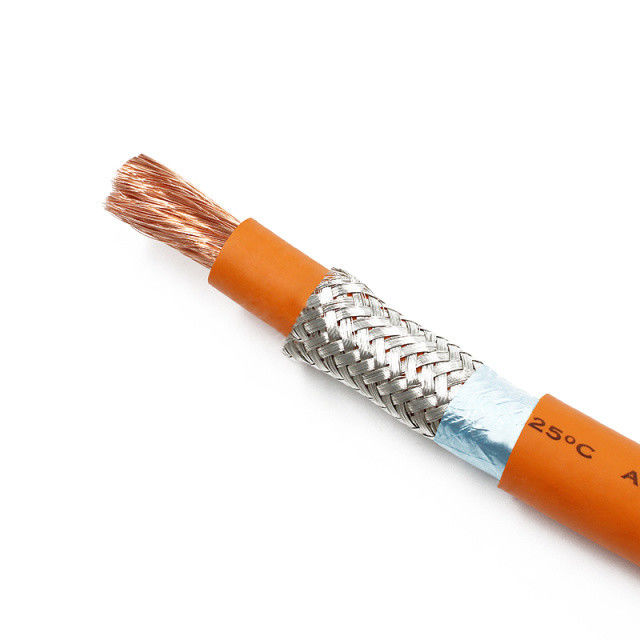

Especificaciones del cable blindado para vehículos eléctricos
- Temperatura de funcionamiento: -40 °C a +125 °C/150 °C
- Tensión nominal: 1500 V
- Construcción libre de halógenos
- Aislamiento: Poliolefina reticulada
- Cubierta: Poliolefina reticulada/elastómero de TPU
- Excelente resistencia al rayado y a la hidrólisis
Tabla de especificaciones técnicas
| Modelo de cable (mm²) |
Estructura del conductor |
Diámetro exterior del aislamiento |
Blindaje |
Envoltura |
Diámetro exterior de la cubierta |
Resistencia máxima del conductor |
| 0,50 |
16/0,20 |
2,90 |
blindaje tejido |
Al-mylar |
5,50 |
37,10 |
| 0,75 |
24/0,20 |
3,10 |
blindaje tejido |
Al-mylar |
5,70 |
24,20 |
| 1,00 |
32/0,20 |
3,70 |
blindaje tejido |
Al-mylar |
6,30 |
18,50 |
| 1,50 |
49/0,20 |
4,00 |
blindaje tejido |
Al-mylar |
6,60 |
12,70 |
| 2,00 |
64/0,20 |
4,10 |
blindaje tejido |
Al-mylar |
6,80 |
9,42 |
| 2,50 |
79/0,20 |
4,30 |
blindaje tejido |
Al-mylar |
7,00 |
7,60 |
| 3,00 |
7/14/0,20 |
4,90 |
blindaje tejido |
Al-mylar |
7,50 |
6,15 |
| 4,00 |
7/18/0,20 |
5,20 |
blindaje tejido |
Al-mylar |
7,80 |
4,71 |
| 5,00 |
7/23/0,20 |
5,40 |
blindaje tejido |
Al-mylar |
8,00 |
3,70 |
| 6,00 |
7/27/0,20 |
5,60 |
blindaje tejido |
Al-mylar |
8,30 |
3,14 |
| 8,00 |
7/37/0,20 |
6,50 |
blindaje tejido |
Al-mylar |
9,30 |
2,52 |
| 10,00 |
7/46/0,20 |
7,00 |
blindaje tejido |
Al-mylar |
9,80 |
1,82 |
| 16,00 |
7/73/0,20 |
8,20 |
blindaje tejido |
Al-mylar |
11,00 |
1,16 |
| 20,00 |
19/34/0,20 |
9,00 |
blindaje tejido |
Al-mylar |
11,80 |
1,00 |
| 25,00 |
19/42/0,20 |
9,80 |
blindaje tejido |
Al-mylar |
12,60 |
0,74 |
| 30,00 |
19/51/0,20 |
10,50 |
blindaje tejido |
Al-mylar |
13,60 |
0,68 |
| 35,00 |
19/59/0,20 |
11,50 |
blindaje tejido |
Al-mylar |
14,50 |
0,53 |
| 50,00 |
19/37/0,30 |
13,50 |
blindaje tejido |
Al-mylar |
17,00 |
0,37 |
| 70,00 |
19/53/0,30 |
15,50 |
blindaje tejido |
Al-mylar |
18,50 |
0,26 |
| 95,00 |
19/70/0,30 |
18,00 |
blindaje tejido |
Al-mylar |
22,00 |
0,20 |
Cable para vehículos eléctricos sin blindaje

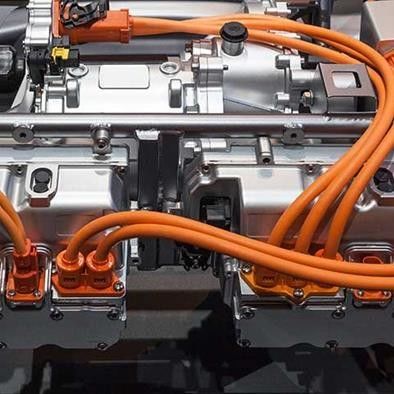

Los cables de alto voltaje para vehículos eléctricos se utilizan para conectar el puerto de carga a la batería, dentro del paquete de baterías y de la batería al motor y otros componentes como portadores de transmisión de energía.
- Temperatura de funcionamiento: -40 °C a +125 °C/150 °C
- Tensión nominal: 1500 V
- Opciones disponibles sin halógenos o halogenadas
Perfil del fabricante
Linke Cable Technology Co., Ltd es un proveedor líder de cables en China con más de 10 años de experiencia en I+D, producción y comercialización de productos de alambre y cable. Ofrecemos varios cables y soluciones de cables personalizadas en todo el mundo, especializándonos en cables de carga para vehículos eléctricos, cables médicos, cables de silicona, cables de resorte, cables trenzados, cables de remolque, cables UL, cables automotrices y más.
En Linke Cable, creemos en un enfoque de ingeniero a ingeniero para desarrollar cables superiores para los clientes y mejorar la calidad de vida a través de soluciones de cables innovadoras.
Nuestras certificaciones
Certificaciones de calidad
Nuestros productos cumplen con los siguientes estándares internacionales:
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
- UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
- ISO9001 e ISO13485, TS16949
- CNR - Material de cableado de electrodomésticos
- Cable individual extruido con aislamiento de PVC, nominal 105 °C, 1000 V, Clase I, Grupo A, B o AB, FT1 y/o FT2
- Cable con cubierta no integral extruida de PVC, nominal 105 °C, 1000 V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
- Cable con cubierta no integral extruida de TPU, nominal 80 °C, 300 V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Parámetros generales del producto
| Marca |
LINKE |
Sección transversal (mm²) |
0,01-500 mm² |
| Calibre del cable (AWG) |
[por ejemplo, 24 AWG, 28 AWG] |
Conductor |
Cobre estañado / cobre desnudo, según los requisitos del cliente |
| Material de aislamiento |
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la cubierta |
[PVC/PU/Caucho/Trenza/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[por ejemplo, 1 m, 3 pies, 5 m ±5% de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/Sin blindaje/Blindaje trenzado] |
| Impedancia |
[por ejemplo, 75 Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
| Radio de curvatura |
[por ejemplo, ≥5 × diámetro del cable] |
Corriente nominal |
[por ejemplo, 5 A] |
| Tensión nominal |
[por ejemplo, 30 V CA/CC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[por ejemplo, USB tipo C, jack de 3,5 mm, RJ45] |
Cubierta |
XLPE o PE o PVC GOMA |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos 70 °C a 350 °C (-70 °C ~ 350 °C) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de soporte |
cable personalizado, soluciones integrales, que incluyen corte preciso, engarzado e instalación de terminales (especificar material, por ejemplo, cobre/chapado en níquel) |
|
|
