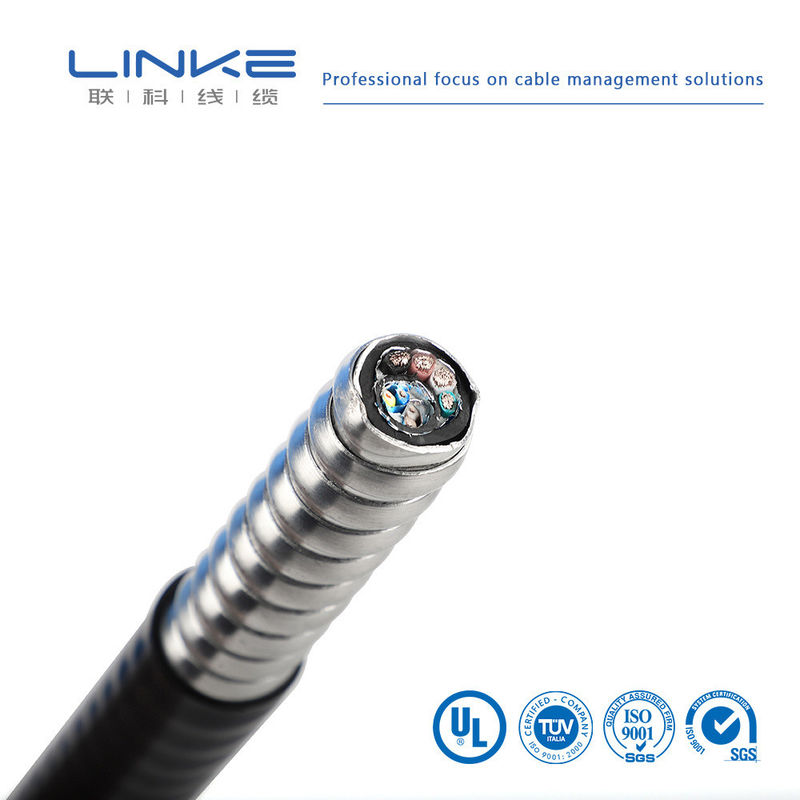

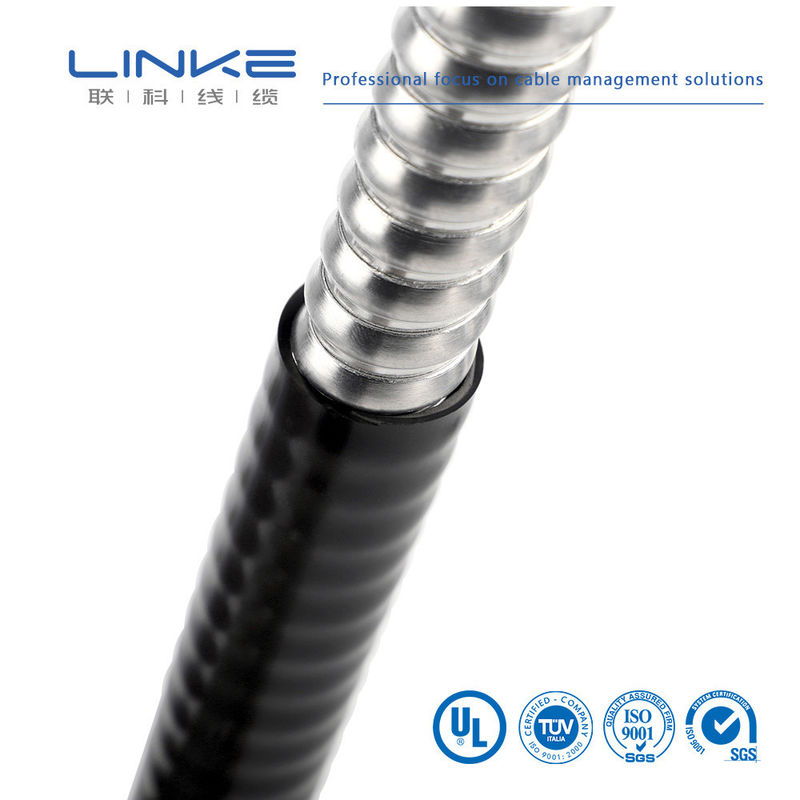

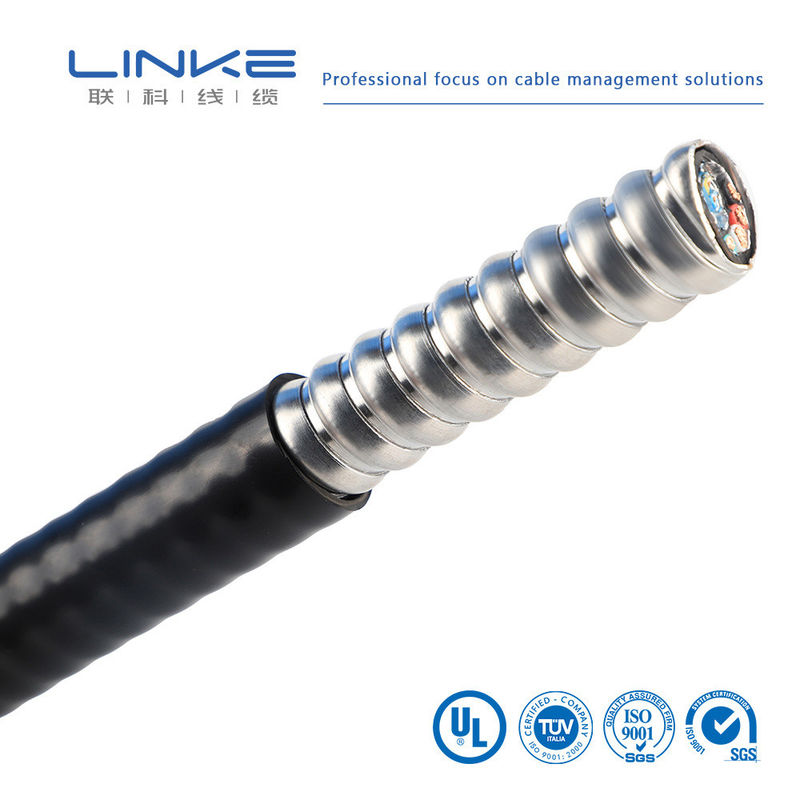

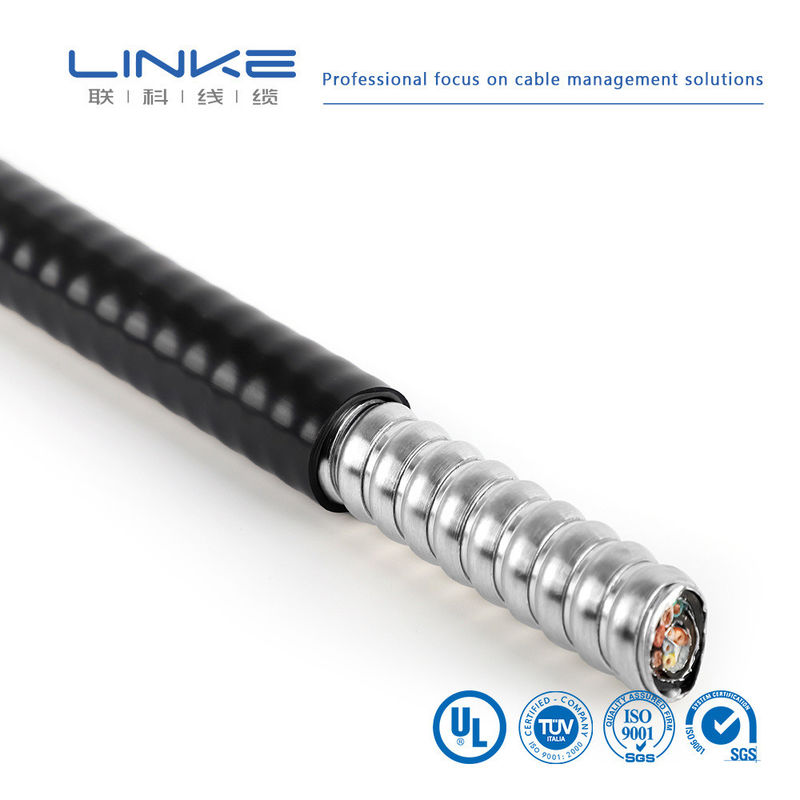

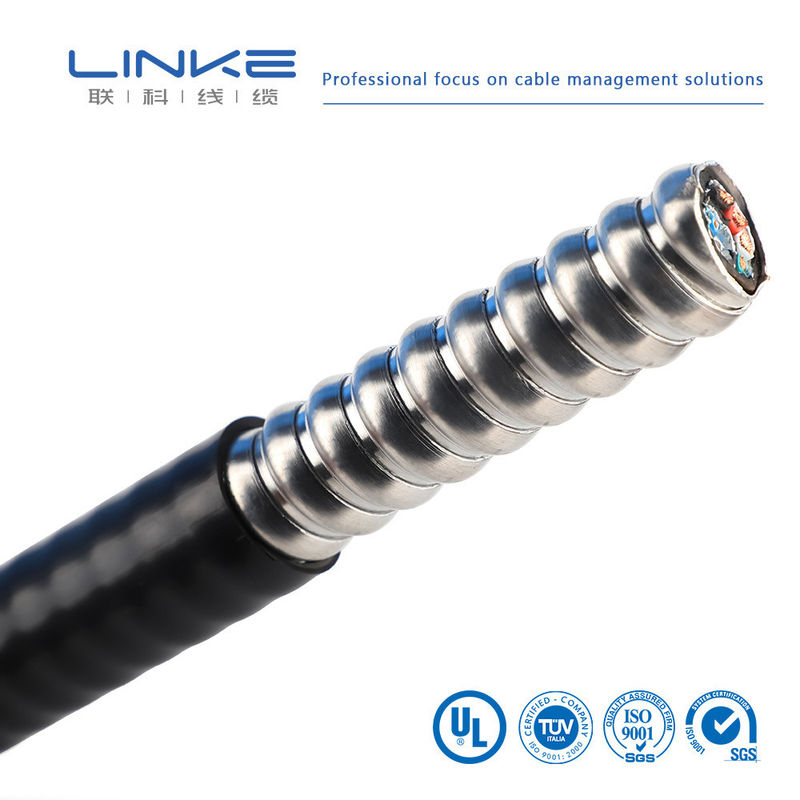

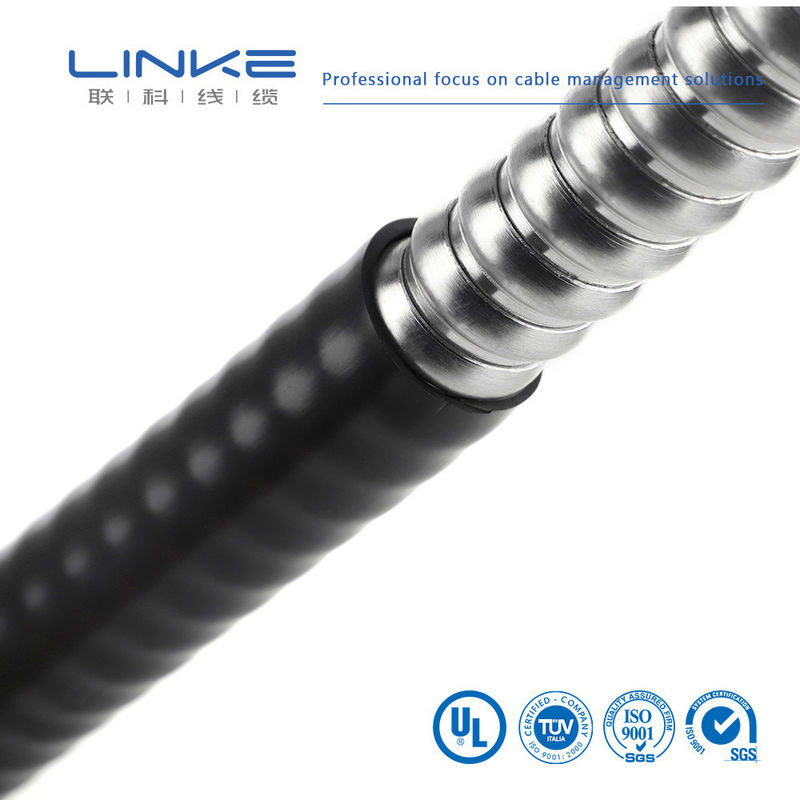

Cables de energía blindados aislados de PVC eléctricos subterráneos de voltaje medio con conductor de cobre

No.

Artículo de prueba

Condición de prueba

Requisito de prueba

Datos de prueba

Resultado

1

Inspección de estructuras

1. Cumplir con la tabla de tamaños de cables2. Espesor mínimo ≥ 80% del espesor medio

Cumplir con la tabla de tamaños de cables.

Consulte el registro de prueba

Aprobar

2

Choque térmico

Enrolle la muestra en una varilla de hierro de tamaño específico, colóquela en un horno de envejecimiento a una temperatura especificada durante 1 hora, enfríe la muestra a temperatura ambiente durante al menos 30 minutos y luego observe la muestra.

Sin grietas en la superficie de la muestra.

Sin grietas

Aprobar

3

Deformación por calor

1. Mida el espesor de la muestra (marque la posición de medición)2. Coloque la muestra y el dispositivo de prueba en un horno de envejecimiento para precalentarlos a la temperatura especificada durante 1 hora3. Coloque la muestra bajo la columna de presión del dispositivo de prueba durante 1 hora4. Vuelva a medir el espesor de la muestra en la misma posición

1. La muestra no deberá agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50%

Consulte el registro de prueba

Aprobar

4

FT2

Aplicar una llama estándar a una altura de 125 mm una vez.

1. La llama no se propagará a lo largo de su longitud2. La llama no se propagará a materiales inflamables cercanos.

Consulte el registro de prueba

Aprobar

5

Envejecimiento

1. Tome cinco secciones de vaina2 de 200 mm de largo. Coloque las muestras en un horno de envejecimiento a 158 ℃ durante 168 horas3. Después de sacar las muestras, colóquelas a temperatura ambiente de 23 ± 5 ℃ durante 16 horas, luego pruebe el alargamiento a la rotura y la resistencia a la tracción.

1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior al envejecimiento2. Resistencia a la tracción antes del envejecimiento > 1,41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior al envejecimiento

Consulte el registro de prueba

Aprobar

6

Curva fría

Almacene la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrolle la muestra en una varilla de hierro del tamaño especificado con vueltas especificadas, complete el bobinado dentro de los 30 segundos posteriores a que se saque la muestra de la caja de baja temperatura.

Sin grietas en la superficie de la muestra.

Sin grietas

Aprobar

7

Resistencia de conductores

Mida la resistencia de un conductor central de un metro con un medidor de resistencia de CC

A 20 ℃, resistencia de 8 AWG ≤ 2,23 Ω/km

Consulte el registro de prueba

Aprobar
