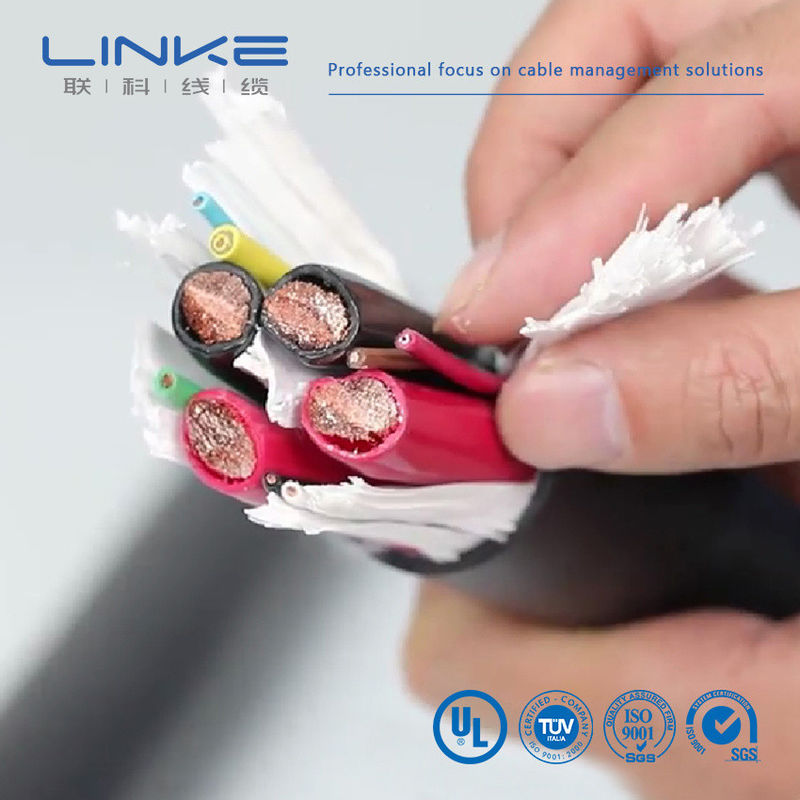

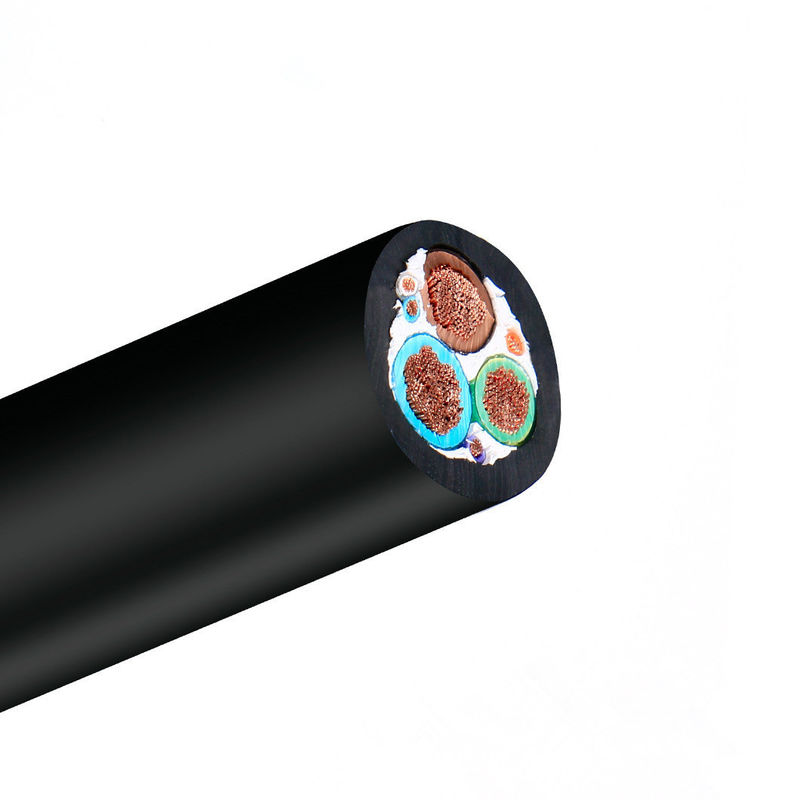

Construcción:
conductor+aislamiento+relleno+funda+no tejido
Características:
- Este cable se utiliza para cargar equipos de vehículos eléctricos y puertos de carga, o para sistemas de control de saturación de carga, advertencias de seguridad y otras funciones de transferencia de señales de control de la carga y descarga del vehículo.
- Resistencia a la flexión: tiende a resultar incómodo doblarse.
- Anti-EMI: anti interferencia electromagnética
- Zero Halogen: seguro, libre de halógenos
- Resistencia al aceite: puede resistir que el aceite manche o se adhiera al dispositivo
- Resistencia a la abrasión: el material del producto tiene una alta dureza y es capaz de resistir rayones de objetos ásperos
- Carga a baja velocidad: el impacto en la batería es relativamente pequeño, pero requiere mucho tiempo.
- Temperatura:-40℃~+90℃
| CARACTERÍSTICAS ELÉCTRICAS |
PROPIEDADES FÍSICAS |
| Tensión nominal:CC 1000V |
Resistencia a la tracción:≥20MPa |
Prueba de presión de alta temperatura:≤50% |
| Temperatura nominal:Chaqueta -40~90ºC |
Alargamiento:≥300% |
Prueba de choque térmico:Sin grietas |
| Aislamiento -40~125ºC |
condición envejecida:110±1ºC×168h |
prueba de compatibilidad: GB/T 33594 |
| Máx. Resistencia del conductor(20ºC): |
Porcentaje de resistencia a la tracción original:≤±30% |
Prueba de resistencia al aplastamiento: GB/T 33594 |
| A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km |
Porcentaje de elongación original:≤±30% |
Curvado alrededor de la prueba.: GB/T 33594 |
| Resistencia al voltaje de aislamiento (núcleo A y B, 10 m): |
Prueba de llama: GB/T 18380.12-2008 |
Mín. Radio de curvatura:6*DE |
| CA 2,5 kV/5 min, corriente de fuga ≤5 mA |
Prueba de intemperismo artificial: GB/T 33594 |
Resistencia a la abrasión:≥2000veces |
| Cable completado Tensión soportada (Núcleo A a A&B, 10m): |
Prueba de impacto a baja temperatura:-40ºC×16H,Sin grietas |
Resistencia contra productos químicos: GB/T 33594 |
| CA 3,5 kV/15 min, corriente de fuga ≤5 mA |
Ácido de estrés químico: Solución alcalina de ácido N-oxal, solución de hidróxido de N-sodio: GB/T 33594 |
| Mín. Resistencia de aislamiento (20ºC, Núcleo A a A&B):500MΩ.km |
Vehículo rodando:Los requisitos y métodos de prueba deben ser consistentes con GB/T 20234.1-2015 7.21 |
| Estructura |
| NO. |
conductor mm2 |
aislamiento |
Resistencia del conductor 20ºC (Ω/KM) |
| conductor mm2 |
Estructura(N/mm) |
Diámetro del conductor (mm) |
Conductor |
Espesor (mm) |
MATERIAL |
aislamiento OD (mm) |
| EV-YJ |
1.5 |
48/0,20 |
1,60 |
cobre |
0,6 |
silicona |
2,90±0,15 |
≤12,7 |
| EV-YJ |
2.5 |
80/0,20 |
2.06 |
cobre |
0,7 |
silicona |
3,50±0,15 |
≤7,60 |
| EV-YJ |
4 |
128/0,20 |
2.62 |
cobre |
0,8 |
silicona |
4,30±0,15 |
≤4,71 |
| EV-YJ |
6 |
196/0,20 |
3.50 |
cobre |
0,8 |
silicona |
5,10±0,20 |
≤3,14 |
| EV-YJ |
10 |
322/0,20 |
4.50 |
cobre |
1.00 |
silicona |
6,70±0,20 |
≤1,82 |
| EV-YJ |
16 |
513/0,20 |
5.70 |
cobre |
1.10 |
silicona |
8,00±0,30 |
≤1,16 |
| EV-YJ |
25 |
798/0,20 |
7.10 |
cobre |
1.3 |
silicona |
9,80±0,30 |
≤0,743 |
| EV-YJ |
35 |
1121/0,20 |
8.50 |
cobre |
1.3 |
silicona |
11,40±0,30 |
≤0,527 |
| EV-YJ |
50 |
1596/0,20 |
10.10 |
cobre |
1,50 |
silicona |
13,50±0,30 |
≤0,368 |
| EV-YJ |
70 |
2242/0,20 |
12.10 |
cobre |
1,50 |
silicona |
15,50±0,40 |
≤0,259 |
| EV-YJ |
95 |
3034/0,20 |
14.10 |
cobre |
1,50 |
silicona |
17,50±0,50 |
≤0,196 |
2, apariencia de baja viscosidad
| Marca |
ENLACE |
Sección transversal (mm²) |
0,01-500 mm² |
| Calibre de cable (AWG) |
[p. ej., 24 AWG, 28 AWG] |
Conductor |
Cobre estañado/cobre desnudo, según los requisitos del cliente. |
| Material aislante |
PVC/TPU/caucho de silicona/PE/PP/XLPE/Nylon/otros |
Material de la chaqueta |
[PVC/PU/Caucho/Trenza/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[p. ej., 1 m, 3 pies, 5 m ±5 % de tolerancia] |
| Tipo de cable |
[Médico/Energía/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/Sin blindaje/Escudo trenzado] |
| Impedancia |
[p. ej., 75 Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máx. 20 caracteres] |
| Radio de curvatura |
[p. ej., ≥5× diámetro del cable] |
Clasificación actual |
[por ejemplo, 5A] |
| Clasificación de voltaje |
[por ejemplo, 30 VCA/CC] |
Material del conector |
[Chapado en oro/Niquelado/Latón/etc.] |
| Conectores |
[p. ej., USB tipo C, conector de 3,5 mm, RJ45] |
Chaqueta |
CAUCHO XLPE o PE o PVC |
| El tiempo de entrega |
7-14 días después de confirmar el pedido |
Bandera |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos-70 ℃ a 350 ℃ (-70 ℃ ~ 350 ℃) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de apoyo |
multicolumna {3}{l}{cable personalizado, soluciones de extremo a extremo, que incluyen corte preciso, engarzado e instalación de terminales (especifique el material, por ejemplo, cobre/niquelado) |
Laboratorio independiente • Equipo de prueba completo • Control de calidad total
Probamos cada producto según estándares estrictos para garantizar una calidad superior y un rendimiento confiable.
| No. |
Artículo de prueba |
Condición de prueba |
Requisito de prueba |
Datos de prueba |
Resultado |
| 1 |
Inspección de estructuras |
1. Cumplir con la tabla de tamaños de cables2. Espesor mínimo ≥ 80% del espesor medio |
Cumplir con la tabla de tamaños de cables. |
Consulte el registro de prueba |
Aprobar |
| 2 |
Choque térmico |
Enrolle la muestra en una varilla de hierro de tamaño específico, colóquela en un horno de envejecimiento a una temperatura especificada durante 1 hora, enfríe la muestra a temperatura ambiente durante al menos 30 minutos y luego observe la muestra. |
Sin grietas en la superficie de la muestra. |
Sin grietas |
Aprobar |
| 3 |
Deformación por calor |
1. Mida el espesor de la muestra (marque la posición de medición)2. Coloque la muestra y el dispositivo de prueba en un horno de envejecimiento para precalentarlos a la temperatura especificada durante 1 hora3. Coloque la muestra bajo la columna de presión del dispositivo de prueba durante 1 hora4. Vuelva a medir el espesor de la muestra en la misma posición |
1. La muestra no deberá agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50% |
Consulte el registro de prueba |
Aprobar |
| 4 |
FT2 |
Aplicar una llama estándar a una altura de 125 mm una vez. |
1. La llama no se propagará a lo largo de su longitud2. La llama no se propagará a materiales inflamables cercanos. |
Consulte el registro de prueba |
Aprobar |
| 5 |
Envejecimiento |
1. Tome cinco secciones de vaina2 de 200 mm de largo. Coloque las muestras en un horno de envejecimiento a 158 ℃ durante 168 horas3. Después de sacar las muestras, colóquelas a temperatura ambiente de 23 ± 5 ℃ durante 16 horas, luego pruebe el alargamiento a la rotura y la resistencia a la tracción. |
1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior al envejecimiento2. Resistencia a la tracción antes del envejecimiento > 1,41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior al envejecimiento |
Consulte el registro de prueba |
Aprobar |
| 6 |
Curva fría |
Almacene la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrolle la muestra en una varilla de hierro del tamaño especificado con vueltas especificadas, complete el bobinado dentro de los 30 segundos posteriores a que se saque la muestra de la caja de baja temperatura. |
Sin grietas en la superficie de la muestra. |
Sin grietas |
Aprobar |
| 7 |
Resistencia de conductores |
Mida la resistencia de un conductor central de un metro con un medidor de resistencia de CC |
A 20 ℃, resistencia de 8 AWG ≤ 2,23 Ω/km |
Consulte el registro de prueba |
Aprobar |
