Estándar de referencia: UL 2263
UL No.:E364879
|
Construcción
|
Características
|
|
1.Conductor
|
Temperatura nominal:-50 ℃～ 105 ℃
|
|
Material: cobre desnudo
|
Voltaje nominal: 1000V
|
|
2. INSLUACIÓN
|
Resistencia al conductor (a 20 ° C): 8aWg≤2.23Ω/km; 10awg≤3.51Ω/km; 16awg≤14.1Ω/km;Método de prueba Cumplir con UL 2556
|
|
Material: TPE
|
15°Resistencia a aislamiento:8awg≥34Ω.m; 10awg≥34Ω.m; 16awg≥45Ω.m;Método de prueba Cumplir con UL 2556
|
|
doolor: Negro, rojo, verde/amarillo u otro
|
Voltaje dieléctrico:4.0KVC.A./1min(8awg), 3.0kv AC/1min(10awg), 2.0kv AC/1min(16awg). Sin desglose.Método de prueba Cumplir con UL 2556
|
|
3.Filler
|
Radio de flexión min: ≥6od.
|
|
Material: hilo de algodón
|
Choque caliente: 150 ℃/1H El método de prueba de sin grietas Cumplir con UL 2556
|
|
4.Tape
|
Prueba de llamas:Ft1.Método de prueba Cumplir con UL 2556
|
|
Material: telas no tejidas
|
Resistencia a la tracción de aislamiento:Antes de envejecer 5.5MPA; después de envejecer(136°C/168H) ≥75%original.Método de prueba Cumplir con UL 2556
|
|
5.Sheath
|
Alargamiento del aislamiento:Antes de envejecer 200%; después de envejecer(136°C/168H) ≥75%original.Método de prueba Cumplir con UL 2556
|
|
Material: TPE
|
Fuerza de tracción de la chaqueta:Antes de envejecer 8.3MPA; después de envejecer(136°C/168H) ≥75%original.Método de prueba Cumplir con UL 2556
|
|
Color: negro o naranja
|
Alargamiento de la chaqueta:Antes de envejecer 200%; después de envejecer(136°C/168H) ≥75%original.Método de prueba Cumplir con UL 2556
|
|
|
Prueba de flexión en frío:-40°C/4H, sin grietas.Método de prueba Cumplir con UL 2556
|
|
|
Prueba de choque caliente:150°C/1H, sin grietas.Método de prueba Cumplir con UL 2556
|
|
Tipo
|
Tamaño de las líneas principales y E
|
Tamaño de líneas de señalización
|
Ampacidad permitida@20°C Ref. Ambient.
|
Ref. Sobre diámetro. mm
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW (20AGW/18AGW/16AGW) 0-6
|
32a
|
12.0 ± 0.5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40A
|
13.8 ± 0.5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48a
|
15.0 ± 0.5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80A
|
18.9 ± 0.5
|
|
EVC 1005
|
3AGW/4+12AGW (14AGW/10AGW)
|
18AGW (20AGW/22AGW) 0-8
|
170a (200a)
|
28.3 ± 1.0
|
|
EVC 1006
|
2AGW/4+12AGW (14AGW/10AGW)
|
200a (250a)
|
31.0 ± 1.0
|
|
EVC 1007
|
1/0AGW/4+12AGW (14AGW/10AGW)
|
300A-350A
|
36.5 ± 1.0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120a
|
21.0 ± 1.0
|
|
EVC 1009
|
1AGW/4+14AGW
|
|
250a (300a)
|
34.0 ± 1.0
|
Cable de carga UL 2263 EV (adecuado para CCS1)
Estándar de referencia: UL 2263
UL No.:E364879
| Construcción |
Características |
| 1.Conductor |
Temperatura nominal: -40 ℃～ 105 ℃ |
| Material: cobre desnudo |
Voltaje nominal: 300V ； 600V o 1000V |
| 2. INSLUACIÓN |
Prueba de llama: el método de prueba VW-1 Cumplir con UL 2556 |
| Material: TPE |
Min: Radio de flexión: ≥6*OD |
| Color: negro, rojo, verde/amarillo u otro |
Voltaje dieléctrico: 1.5KVAC/1min. Sin método de prueba de desglose cumplir con UL 2556 |
| 3.Filler |
Flexión en frío: -40 ℃/4H sin método de prueba de grietas Cumplir con UL 2556 |
| Material: hilo de algodón |
Choque caliente: 150 ℃/1H El método de prueba de sin grietas Cumplir con UL 2556 |
| 4.Tape |
Resistencia al petróleo: IRM902, 60 ℃/168H Tensión y alargamiento ≥70% Valor de noía |
| Material: telas no tejidas |
Resistencia al aplastamiento: s≤12awg 4.45kn, 12awg ＜ s≤2awg, 11.1kn, 2awg ＜ s 15.6kn |
| 5.Sheath |
Resistencia a la intemperie: 720hin A Xenon Arc Weatherometer, sin grietas |
| Material: TPE |
Requisitos ambientales: Cumple con ROHS |
| Color: negro o naranja (personalizable) |
|
| Tipo |
Tamaño |
Director varado OD MM Ref. |
Max. Resistencia del conductor mΩ/m@20 ℃ |
Ampacidad permitida@20 ℃ Ambient Ref. |
Ref. Sobre diámetro. mm |
Embalaje m/carrete (ref.) |
| 600V o 1000V Eve (TPE) |
3 × 16AWG |
1.5/1.2 |
14.1 |
12A |
10.8 ± 0.5 |
1000m/700# |
| 3 × 14awg |
1.9/1.2 |
8.88 |
16A |
11.8 ± 0.5 |
800m/700# |
| 3 × 12awg |
2.4/1.2 |
5.58 |
23A |
14.3 ± 0.5 |
500m/700# |
| 3 × 10awg |
3.0/1.2 |
3.51 |
32a |
15.6 ± 0.5 |
500m/700# |
| 2 × 8awg+10awg |
4.3/3.0 |
2.23/3.51 |
46a |
20.9 ± 0.8 |
500m/950# |
| 2 × 6awg+8awg |
5.4/4.3 |
1.40/2.23 |
63a |
23.4 ± 0.8 |
400m/950# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
14.1/22.4 |
12A |
11.4 ± 0.5 |
800m/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
13.5 ± 0.5 |
500m/700# |
| 3 × 12awg+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
14.5 ± 0.5 |
500m/700# |
| 3 × 10AWG+1 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32a |
15.8 ± 0.6 |
500m/700# |
| 2 × 8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
46a |
20.9 ± 0.8 |
500m/950# |
| 2 × 6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63a |
23.4 ± 0.8 |
400m/950# |
| 2 × 4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75a |
27.0 ± 0.9 |
300m/950# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
12.2 ± 0.5 |
500m/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
14.1 ± 0.5 |
500m/700# |
| 3 × 12awg+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
15.1 ± 0.6 |
500m/700# |
| 3 × 10AWG+2 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32a |
15.8 ± 0.6 |
500m/700# |
| 2 × 8AWG+10AWG+2 × 18AWG |
4.3/3.0 |
2.23/3.51 |
46a |
20.9 ± 0.8 |
500m/950# |
| 2 × 6AWG+8AWG+2 × 18AWG |
5.4/4.3 |
1.40/2.23 |
63a |
23.4 ± 0.8 |
400m/950# |
| 2 × 4AWG+6AWG+2 × 18AWG |
6.6/5.4 |
0.882/1.4 |
75a |
27.0 ± 0.9 |
300m/950# |
| 2 × 2awg+4AWG+2 × 18AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5 ± 1.0 |
400m/1200# |
| 2 × 1/0AWG+2AWG+4 × 16AGW |
10.5/8.2 |
0.349/0.555 |
200a |
38.0 ± 1.0 |
250m/1200# |
|
2 × 3/0awg+1/0awg
(2 × 3/0awg+4awg+6x18awg)
3/0AWG Línea de tierra Mínimo 4AWG
|
13.05/10.5 |
0.219/0.349 |
260a |
45.0 ± 1.0 |
150m/1200# |
| 4x1-0awg+4awg+6x18awg |
10.4/6.5 |
0.351/0.882/23.6 |
300A/350A |
45.7 ± 1.2 |
150m/1200# |
| 300V Evje (TPE) |
3 × 16AWG |
1.5/1.2 |
3.51/22.4 |
12A |
9.5 ± 0.3 |
1200m/700# |
| 3 × 14awg |
1.9/1.2 |
8.88/22.4 |
16A |
10.2 ± 0.5 |
1000m/700# |
| 3 × 12awg |
2.4/1.2 |
5.58/22.4 |
23A |
11.4 ± 0.5 |
800m/700# |
| 3 × 16AWG+1 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
10.5 ± 0.5 |
1000m/700# |
| 3 × 14AWG+1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
11.1 ± 0.5 |
80m/700# |
| 3 × 12awg+1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
12.2 ± 0.5 |
500m/700# |
| 3 × 16AWG+2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
11.3 ± 0.5 |
800m/700# |
| 3 × 14AWG+2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
12.0 ± 0.5 |
800m/700# |
| 3 × 12awg+2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
13.1 ± 0.5 |
500m/700# |
| El número de cables de señal puede ser 0 ~ 6, o más, las especificaciones del conductor del cable de señal pueden ser 16AWG, 18AWG, 20AWG, 22AWG. |
Las especificaciones, tamaños y estructuras del producto anteriores pueden cambiarse debido al progreso tecnológico. Se pueden diseñar y fabricar especificaciones similares según las necesidades del cliente.

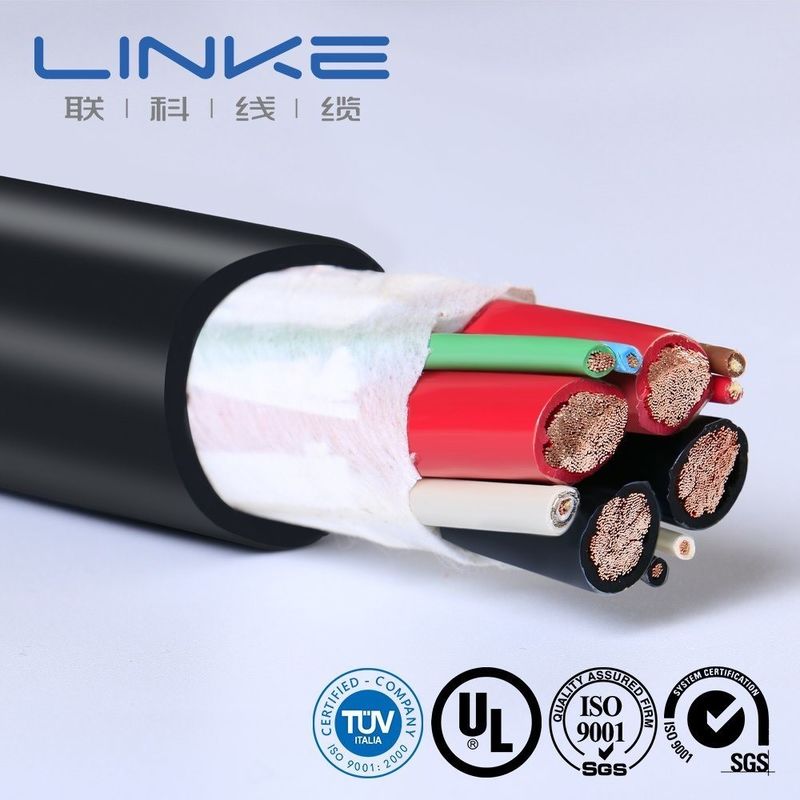

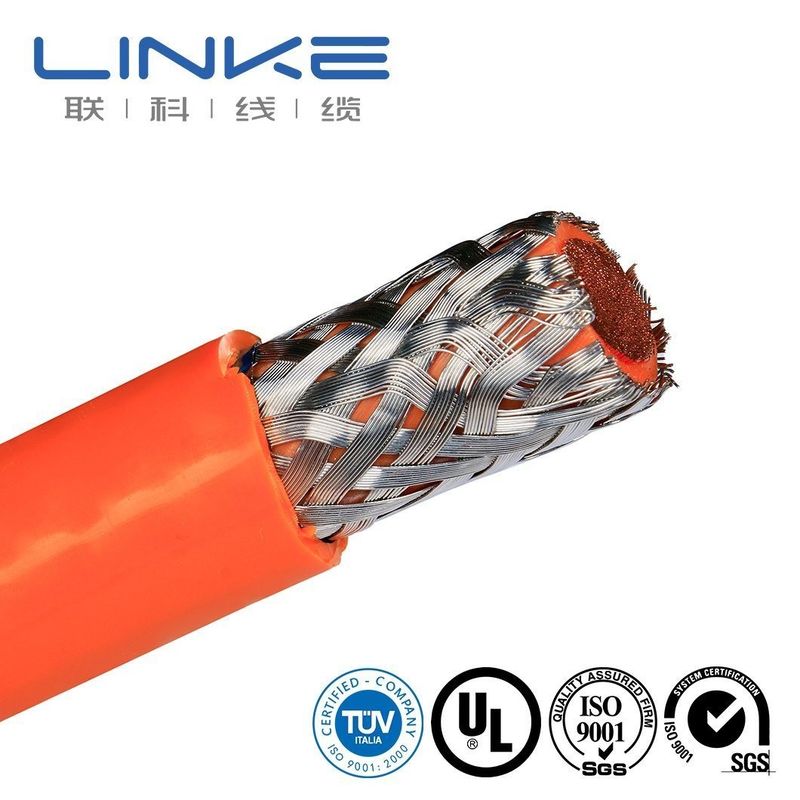

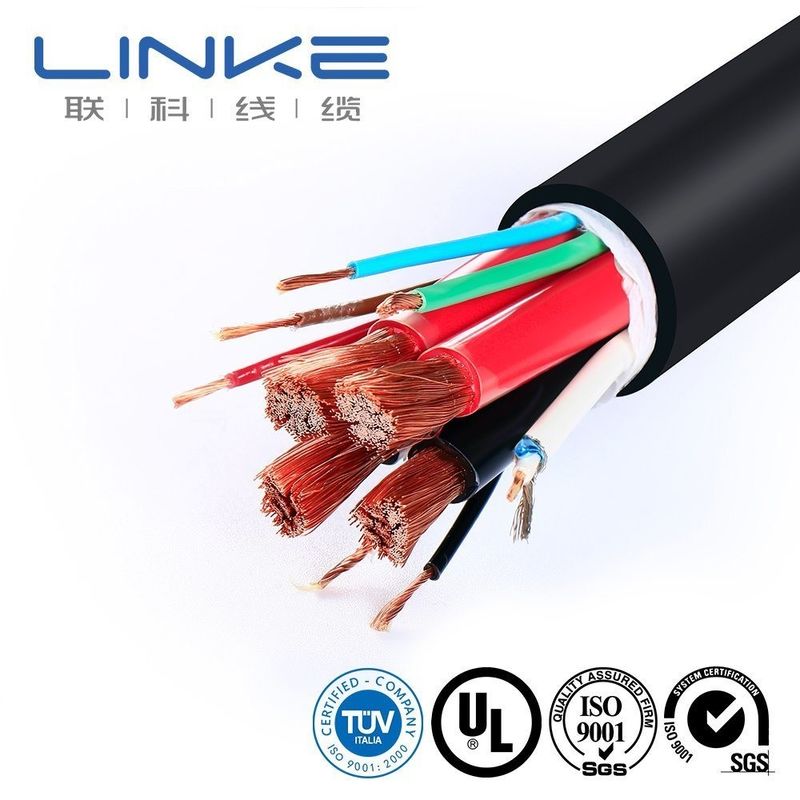

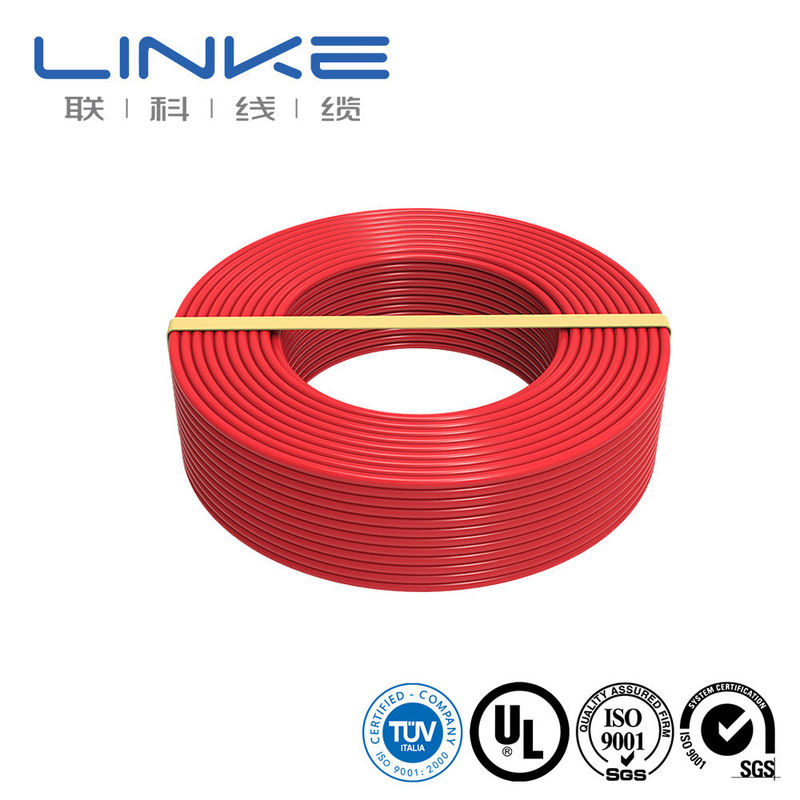

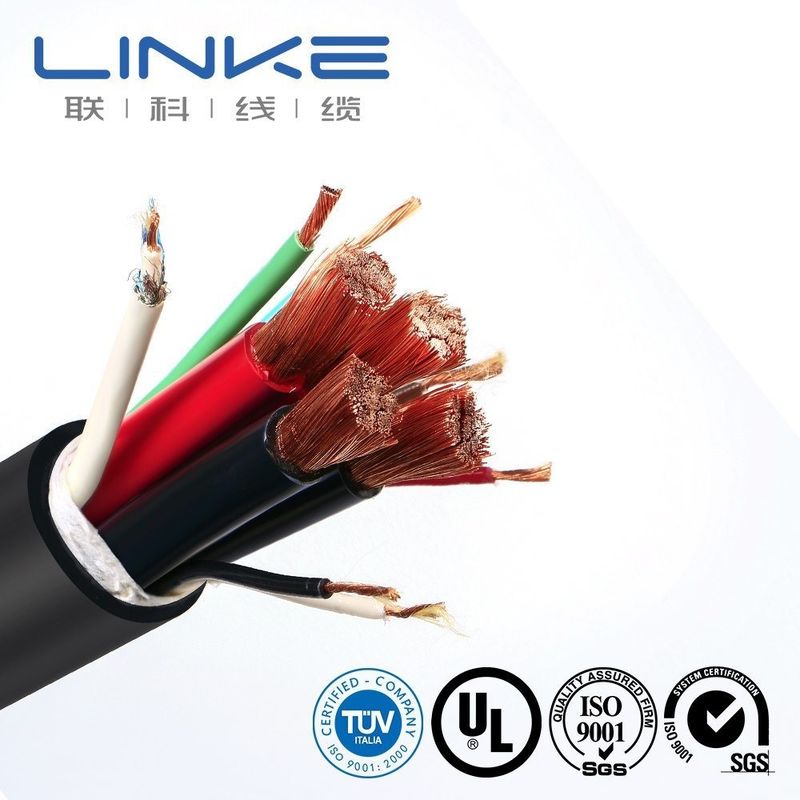

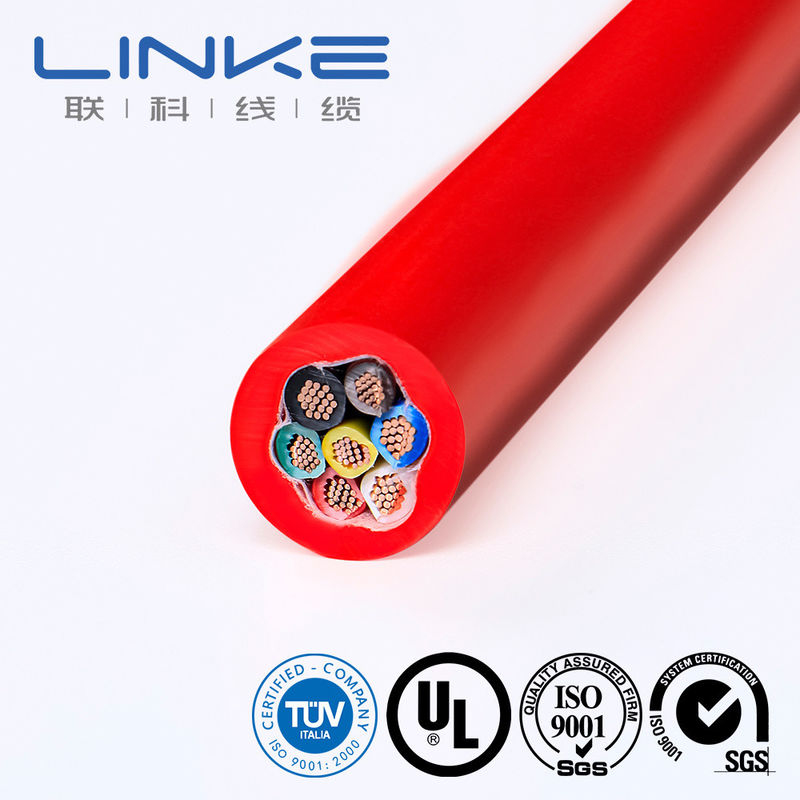

Fotos detalladas
