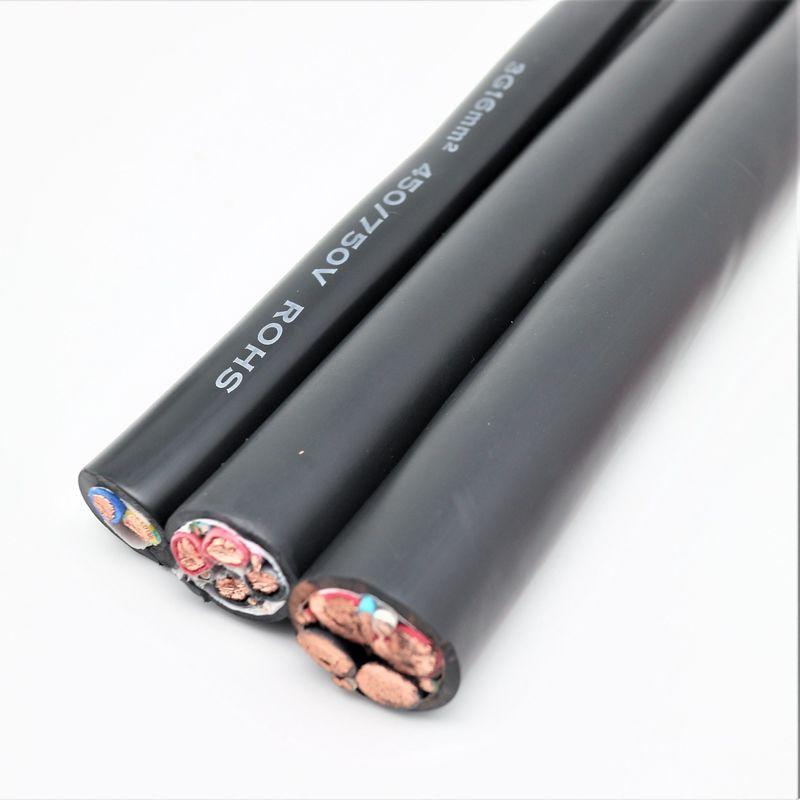

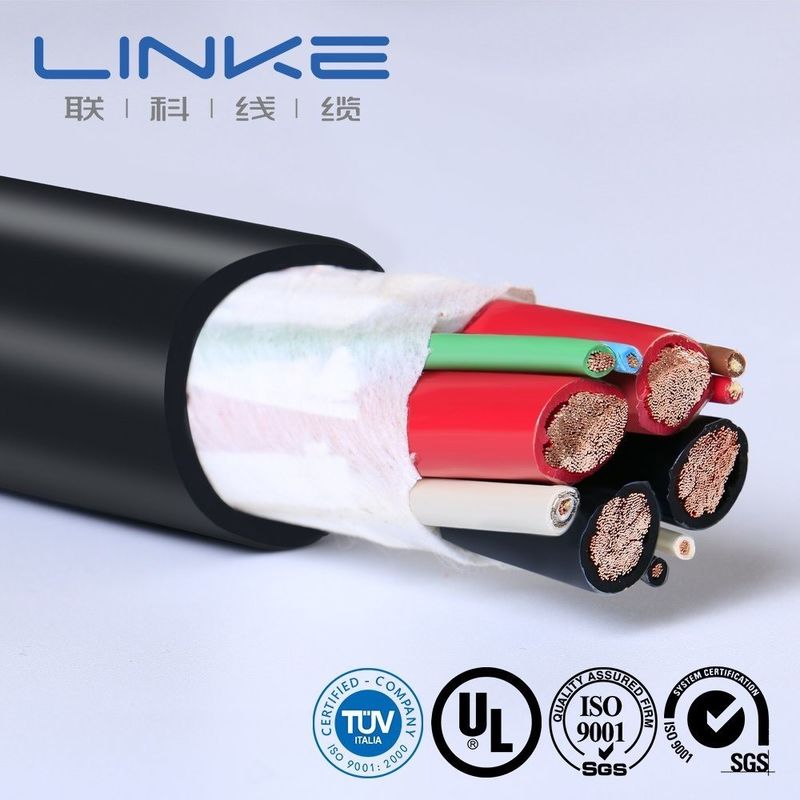

Cable de extensión para carga de vehículo eléctrico, EVDC-RS90s90, alta flexibilidad
Cable de extensión de calidad premium diseñado para aplicaciones de carga de vehículos eléctricos, con alta flexibilidad y durabilidad.
Linke cable technology (DongGuan) Co. Ltd. se concentra en I+D y proporciona soluciones profesionales para cables y alambres, especialmente para clientes de diferentes industrias. Incluye:
- Cable para robot humanoide,
- Cable de alimentación/datos de IA,
- Cable semiconductor/cable de automatización industrial,
- Cable de sensor,
- Cable de nueva energía,
- Cable de belleza médica,
- Cable de alambre UL,
Linke Cable tiene capacidades de desarrollo de productos y capacidades técnicas diversificadas para satisfacer las diversas necesidades de los clientes. Hemos obtenido las siguientes autorizaciones de producto: UL 758, CCC, RoHs, REACH, CE; Hemos obtenido los siguientes sistemas de gestión de calidad: ISO 9001-2015 (Todos los productos); ISO 13485 (Aparatos e instrumentos médicos), IATF 16949 (Industria automotriz)
Laboratorio Independiente • Equipo de Pruebas Completo • Control de Calidad Total
Probamos cada producto con estrictos estándares para garantizar una calidad superior y un rendimiento fiable.
Operamos un laboratorio independiente de pruebas de calidad con instalaciones de prueba completas y procedimientos estandarizados. Nuestro conjunto completo de estándares de prueba de productos cubre todos los indicadores clave de rendimiento y seguridad. A través de una inspección sistemática y rigurosa, controlamos eficazmente la calidad del producto, reducimos los riesgos y le proporcionamos productos seguros, estables y de alta calidad en los que puede confiar.
| No. |
Elemento de prueba |
Condición de prueba |
Requisito de prueba |
Datos de prueba |
Resultado |
| 1 |
Inspección estructural |
1. Cumplir con la tabla de tamaño de alambre2. Espesor mínimo ≥ 80% del espesor promedio |
Cumplir con la tabla de tamaño de alambre |
Consultar registro de prueba |
Aprobado |
| 2 |
Choque térmico |
Enrollar la muestra en una varilla de hierro de tamaño especificado, colocar en un horno de envejecimiento a la temperatura especificada durante 1 hora, enfriar la muestra a temperatura ambiente durante al menos 30 minutos, luego observar la muestra |
Sin grietas en la superficie de la muestra |
Sin grietas |
Aprobado |
| 3 |
Deformación por calor |
1. Medir el espesor de la muestra (marcar la posición de medición)2. Colocar la muestra y el accesorio de prueba en un horno de envejecimiento para precalentamiento a la temperatura especificada durante 1 hora3. Colocar la muestra bajo la columna de presión del accesorio de prueba durante 1 hora4. Volver a medir el espesor de la muestra en la misma posición |
1. La muestra no debe agrietarse por la columna de presión ni exponer el conductor2. Reducción de espesor ≤ 50% |
Consultar registro de prueba |
Aprobado |
| 4 |
FT2 |
Aplicar una llama estándar a una altura de 125 mm una vez |
1. La llama no debe propagarse a lo largo de su longitud2. La llama no debe extenderse a materiales inflamables cercanos |
Consultar registro de prueba |
Aprobado |
| 5 |
Envejecimiento |
1. Tomar cinco secciones de 200 mm de largo de la funda2. Colocar las muestras en un horno de envejecimiento a 158ºC durante 168 horas3. Después de retirar las muestras, colocarlas a temperatura ambiente 23±5ºC durante 16 horas, luego probar el alargamiento a la rotura y la resistencia a la tracción |
1. Alargamiento antes del envejecimiento ≥ 300%, alargamiento después del envejecimiento ≥ 80% del anterior2. Resistencia a la tracción antes del envejecimiento > 1.41 kg/mm², resistencia a la tracción después del envejecimiento ≥ 80% de la anterior |
Consultar registro de prueba |
Aprobado |
| 6 |
Doblado en frío |
Almacenar la muestra en una caja de baja temperatura a la temperatura especificada durante 4 horas, enrollar la muestra en una varilla de hierro de tamaño especificado con vueltas especificadas, completar el enrollado en 30 segundos después de sacar la muestra de la caja de baja temperatura |
Sin grietas en la superficie de la muestra |
Sin grietas |
Aprobado |
| 7 |
Resistencia del conductor |
Medir la resistencia de un conductor central de un metro con un medidor de resistencia de CC |
A 20ºC, resistencia de 8 AWG ≤ 2.23 Ω/km |
Consultar registro de prueba |
Aprobado |
Parámetros estructurales
| Categoría |
Especificaciones del cable |
Corriente de referencia (A) |
Diámetro (mm) |
| UL: EVE, EVT 600V |
3×16 AWG |
12 |
10.8 |
| 3×14 AWG |
16 |
13.4 |
| 3×16 AWG+2×18 AWG |
12 |
12.1 |
| 3×14 AWG+2×18 AWG |
16 |
13.9 |
Especificaciones técnicas
| CARACTERÍSTICAS ELÉCTRICAS |
PROPIEDADES FÍSICAS |
| Voltaje nominal: CC 1000V |
Resistencia a la tracción: ≥20MPa |
Temperatura nominal: Funda -40~90ºC
Aislamiento -40~125ºC |
Alargamiento: ≥300% |
Conductor: Cable de cobre recocido flexible
Aislamiento: Silicona
Opciones de color: Funda negra, naranja, roja o amarilla azul, aislada simple y doble
Tamaños SQ MM (estilo europeo): 4 mm² a 240 mm²
Tamaños AWG (estilo norteamericano): 0 AWG-10 AWG
Rango de temperatura: -60°C a 200°C
Perfil del fabricante
Linke Cable Technology Co., Ltd es un proveedor líder de cables en China con más de 10 años de experiencia en I+D, producción y comercialización de cables y alambres. Nos especializamos en cables de carga para vehículos eléctricos y ofrecemos soluciones de cables personalizadas en todo el mundo.
| Marca |
LINKE |
Sección transversal (mm²) |
0.01-500 mm² |
| Calibre del cable (AWG) |
[por ejemplo, 24 AWG, 28 AWG] |
Conductor |
Cobre estañado / cobre desnudo, según los requisitos del cliente |
| Material de aislamiento |
PVC/TPU/Caucho de silicona/PE/PP/XLPE/Nylon/otro |
Material de la funda |
[PVC/PU/Caucho/Trenzado/etc.] |
| Certificaciones |
RoHS/REACH/UL/CE/IP68/etc. |
Longitud personalizada |
[por ejemplo, 1m, 3 pies, 5m ±5% de tolerancia] |
| Tipo de cable |
[Médico/Alimentación/Audio/Coaxial/Eléctrico/Automotriz/Almacenamiento de energía//etc.] |
Blindaje |
[Blindado/No blindado/Blindaje trenzado] |
| Impedancia |
[por ejemplo, 75Ω (para cables coaxiales)] |
Impresión/Logotipo |
[Texto/Etiqueta/Logotipo, máximo 20 caracteres] |
| Radio de curvatura |
[por ejemplo, ≥5× diámetro del cable] |
Corriente nominal |
[por ejemplo, 5A] |
| Voltaje nominal |
[por ejemplo, 30V CA/CC] |
Material del conector |
[Chapado en oro/Chapado en níquel/Latón/etc.] |
| Conectores |
[por ejemplo, USB tipo C, Jack de 3.5 mm, RJ45] |
Funda |
XLPE o PE o PVC GOMA |
| Tiempo de entrega |
7-14 días después de confirmar el pedido |
Colores |
[Negro/Blanco/Rojo/Pantone personalizado/etc.] |
| temperatura |
Menos 70ºC a 350ºC (-70ºC ~ 350ºC) |
Paquete |
Rollo/caja/placa/Personalizado |
| Servicios de soporte |
cable personalizado, soluciones integrales, que incluyen corte preciso, crimpado e instalación de terminales (especificar material, por ejemplo, cobre/chapado en níquel) |
Nuestras certificaciones
Nuestros productos cumplen con los siguientes estándares internacionales:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Conductor único, aislamiento termoplástico)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 e ISO13485, TS16949
CNR - Material de cableado de electrodomésticos
Cable individual extruido con aislamiento de PVC, clasificado 105ºC, 1000V, Clase I, Grupo A, B o AB, FT1 y/o FT2
Cable con funda no integral de PVC extruido, clasificado 105ºC, 1000V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Cable con funda no integral de TPU extruido, clasificado 80ºC, 300V, Clase I, Clase o Clase I/II, Grupo A, B o AB, FT1 y/o FT2
Preguntas frecuentes
¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional. Podemos controlar su pedido desde el principio hasta el final. Bienvenido a visitarnos.
¿Cómo puedo obtener una muestra para probar su calidad?
Las muestras son gratuitas para usted. Se espera que los nuevos clientes paguen el costo del mensajero.
¿Cuál es su cantidad mínima de pedido?
Normalmente 100m. Sin embargo, el cable es muy pesado. Es mejor que pida una cantidad adecuada para evitar el alto flete.
